Рекомендации по проектированию для ЧПУ-обработки: точность, экономия, скорость

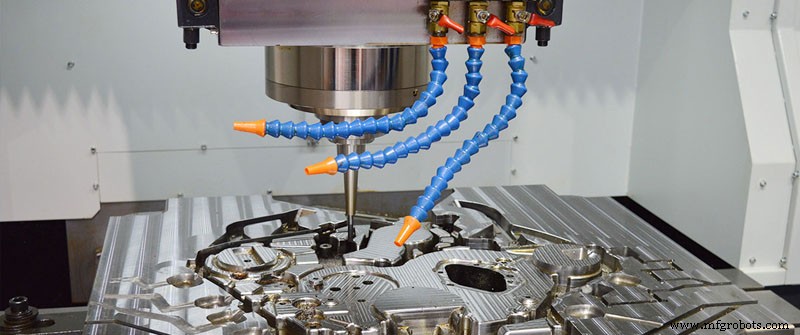

ЧПУ-обработка широко используется для изготовления высокоточных деталей с высокой прочностью. Грамотное проектирование позволяет ускорить производство и существенно снизить затраты. Даже незначительные изменения в конструкции могут кардинально уменьшить стоимость проекта. Ниже приведены ключевые рекомендации для оптимизации дизайна деталей под ЧПУ.

Проверьте четкость и точность чертежей

Качественный чертеж — основа процесса. Избегайте цветов (желтый, голубой, светло-серый), которые плохо сканируются и читаются. Чертеж должен содержать все размеры, допуски, материалы, покрытия и быть единым источником информации для производства. Глубинные размеры важнее точного масштаба. Четкие обозначения исключают догадки на производстве.

Старайтесь использовать стандартные размеры отверстий

Длина резания фрезы ограничена. Оптимально: глубина полости ≤ 3–4 диаметров инструмента. Большие глубины требуют специнструмента или 5-осевых станков, что повышает стоимость. Для глубоких полостей проектируйте переменную глубину. Стандартные сверла ускоряют обработку отверстий и снижают затраты. Глубина отверстий также ограничивайте 4-кратным диаметром.

Предпочитайте скругленные внутренние углы

Все фрезы круглые, поэтому острые внутренние углы получить невозможно — остается необработанный радиус. Электроэрозионная обработка (ЭРО) позволяет сделать острые углы, но она дорогая. Радиус скругления должен быть немного больше диаметра используемой фрезы (равный радиус вызывает вибрацию и износ инструмента).

Учитывайте толщину стенок детали

Слишком тонкие стенки приводят к нестабильности. Для металлов: вибрация, снижение точности и чистоты поверхности. Для пластиков: вояние и размягчение. Избегайте тонкостенных конструкций там, где это возможно.

Избегайте ненужно строгих допусков

Чем больше элементов с жесткими допусками, тем выше стоимость (увеличивается время обработки и контроля). Жесткие допуски назначайте только на критические функциональные поверхности, остальные — по стандарту.

Минимизируйте мелкие элементы и разбивайте сложные детали

Микро-отверстия (< 2,5 мм) усложняют и удорожают обработку. Обработка нескольких простых деталей и их сборка дешевле, чем изготовление одной сложной, особенно с глубокими полостями. Сложные детали дороже в переделке при браке. Разбивайте сложные узлы на простые компоненты.

Обдумывайте необходимость нанесения текста

Нанесение текста (номера детали, логотип) увеличивает стоимость. Мелкий текст требует мелких фрез с низкой скоростью резания, что увеличивает машино-время. Если текст необходим, делайте его крупнее и предпочитайте вдавленный (фрезеровка канавок) над выдавленным (фрезеровка вокруг букв).

Избегайте малых глубоких отверстий

Глубина отверстий, превышающая 10 диаметров, резко усложняет обработку и повышает стоимость. Фрезы дают лучшее качество и гибкость по размерам, но их длина ограничена.
