Снижение затрат на ЧПУ-обработку без потери качества

В ЧПУ-обработке планирование критично. Часто дизайны и проекты ЧПУ становятся излишне сложными — и как почти во всем, время — деньги. В Protocase понимаем, что некоторые дизайны требуют точной детализации, которую нельзя упростить, но если хотите снизить затраты И иметь гибкость дизайна для изменения фич — этот пост для вас.

Понимая ЧПУ-процесс и то, что влияет на цену, можно снизить стоимость механической обработки, сохраняя или улучшая функциональность. Производимость (manufacturability) — уровень сложности производственных процессов для создания конкретной детали. Суть: выше производительность — ниже стоимость.

Статья рассматривает ключевые способы снижения стоимости ЧПУ-деталей и корпусов.

Стоимость материала

В обработке чем тверже материал, тем сложнее его обрабатывать. Это потому, что нужны процессы и режущие параметры, менее эффективные по времени.

Рекомендуем 6061 алюминий для ЧПУ-заказов, где есть свобода выбора материала. Этот алюминий широко используется в ЧПУ. 6061 идеален: баланс вязкости, прочности, коррозионной стойкости и, главное, отличной производительности.

Дизайн

Чем больше можете упростить дизайн, тем ниже стоимость. Детализация, размеры и геометрия проекта сильно влияют на цену. Сложные, высокодетализированные детали могут требовать множественные установки (setups) — выше затраты. Некоторые сложные проекты с множественными гранями могут быть дешевле с правильными модификациями.

Несколько дизайнерских советов для экономии:

• Если деталь имеет отверстия или щели на всех гранях — рассмотрите перенос этих деталей на одну грань, если возможно. Сократит затраты на установки и сэкономит деньги.
• Мелкие фичи — отверстия, щели и др. — могут вести к сложным и дорогим дизайнам.

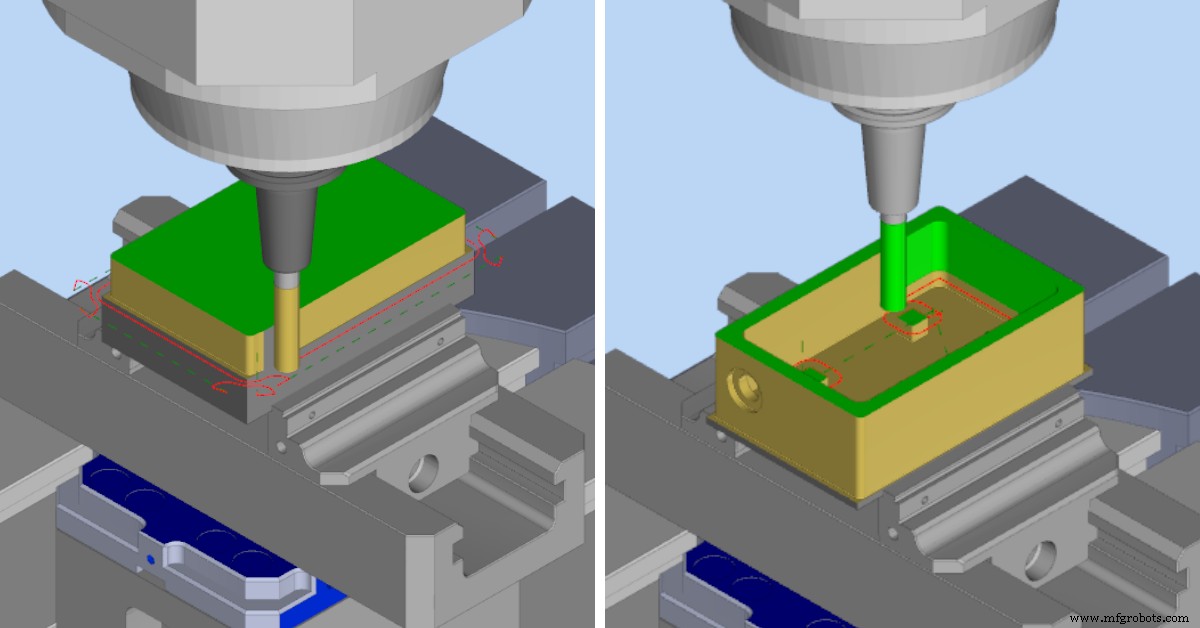

Минимизация объема удаляемого материала

Иногда изменения дизайна драматически влияют на объем удаляемого материала. Большинство деталей делаются из проката — прямоугольного или цилиндрического. Объем удаляемого материала прямо влияет на цену дизайна.

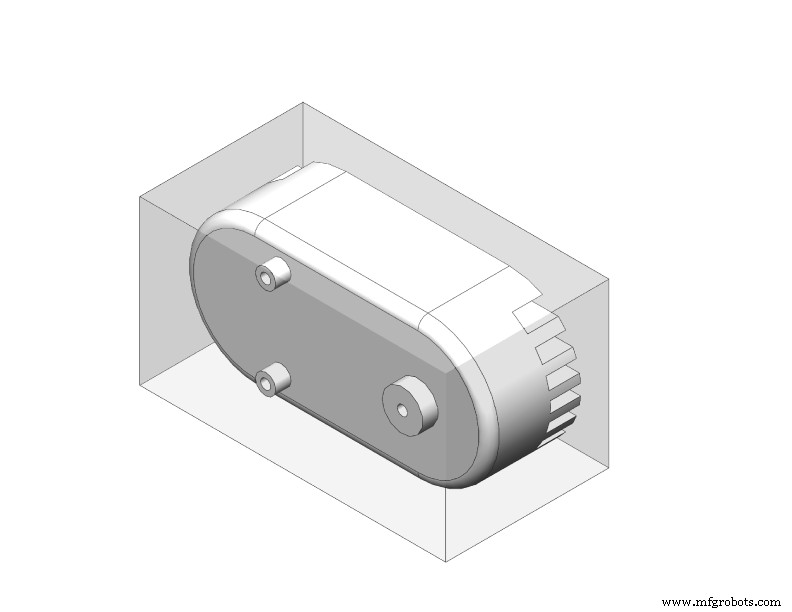

Представьте минимальную коробку, в которую входит готовая деталь (прямоугольная или цилиндрическая — какая лучше подходит). Объем внутри коробки, не занятый деталью — материал, который нужно удалить. Чем больше «пустого» пространства — тем больше материал убрать, тем выше цена обработки. Есть формы с меньшим пустым пространством — модификация дизайна к таким формам снижает затраты.

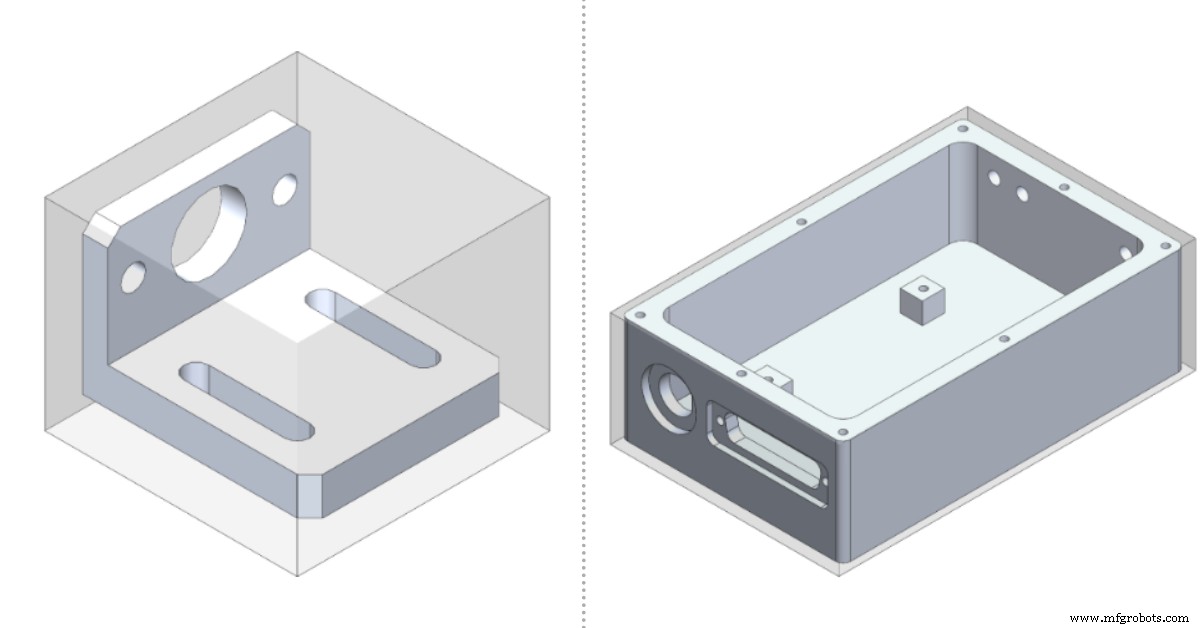

Один способ борьбы с затратами на удаление большого объема — разбить дизайн на несколько более простых деталей, которые лучше вписываются в эту «коробку». Это минимизирует удаление материала и экономит деньги.

Для этого лучше связаться с менеджером аккаунта Protocase для обсуждения дизайна и вариантов экономии. В большинстве случаев упростит производство, но если сделать неправильно, без направления нашей инженерной команды, может увеличить цену из-за большего числа установок.

Допуски (Tolerance)

На ЧПУ-деталях наш типичный минимальный допуск ±0,005" (0,127 мм). Хотя можем достигать более туговых допусков, более щедрый допуск сэкономит деньги, так как тугие допуски требуют большей производственной точности.

Допуски держать максимально большими, сколько позволяет дизайн — повышает производительность, снижает затраты. Если тугой допуск нужен — примем, но рекомендуем держать выше ±0,005" для минимизации стоимости.

Внутренний радиус угла (Inside Corner Radius)

Выбранный внутренний радиус угла не только драматически влияет на эффективность обработки, но и на стоимость. Используя максимально возможные радиусы для дизайна, вы и повышаете качество поверхности, и снижаете затраты на обработку.

Важно: радиусы снаружи детали или корпуса не ограничены диаметром инструмента.

Радиус угла всегда должен быть максимально большим, сколько позволяет дизайн. Если нужен меньший внутренний радиус — минимальный рекомендуемый размер зависит от глубины угла. Чем глубже угол, тем больше минимальный радиус.

Таблица ниже показывает для каждого диапазона глубины рекомендуемые минимальные значения. Recommended minimum — значения с отработанными процессами. Minimum — теоретический минимум, но ниже рекомендуемого: стоимость растет, качество поверхности может страдать.

Всегда рекомендуем держать радиусы максимально возможными.

Глубина элемента	Минимальный радиус	Рекомендуемый мин. радиус
0,47" (11,94 мм)	0,016" (0,41 мм)	0,031" (0,79 мм)
0,75" (19,05 мм)	0,032" (0,81 мм)	0,063" (1,6 мм)
2" (50,8 мм)	0,063" (1,6 мм)	0,094" (2,39 мм)
3" (76,2 мм)	0,125" (3,18 мм)	0,15" (3,81 мм)
3,25" (82,55 мм)	0,25" (6,35 мм)	0,275" (6,99 мм)
4,25" (107,95 мм)	0,3" (7,62 мм)	0,325" (8,26 мм)
5,75" (146,05 мм)	0,75" (19,05 мм)	0,8" (20,23 мм)

(Подробнее — в статье про радиус угла в ЧПУ-обработке).

ЧПУ-обработка готовых корпусов (Off-the-Shelf Enclosures)

Другой способ снизить затраты ЧПУ — использовать готовый (OTS) корпус. Держим в наличии широкий спектр литых корпусов (diecast), которые можем ЧПУ-обработать и кастомизировать под вас.

OTS значительно дешевле, потому что нет отходов материала при кастомизации литого OTS корпуса, тогда как кастомный ЧПУ-корпус делается из цельного бруска. При OTS мы делаем кастомные вырезы по вашему дизайну — экономит деньги.

Если хотите, чтобы Protocase кастомизировал OTS корпуса для проекта — узнайте больше про Customizable Diecast Enclosures.

Выбирайте более длинный лидтайм (если можете)

Protocase теперь предлагает два сервисных потока:

Priority: фирменный turnover 2–3 дня для заказов со складскими материалами и in-house услугами.

Economy: базовый лидтайм 2–3 недели + Priority 2–3 дня. Заказы Economy немного дешевле Priority.

Новый Economy сервис позволяет производственной команде эффективнее планировать и приоритизировать заказы. Два потока обеспечивают оптимизацию оборудования и команды всегда — leaner процессы.

Если есть запас по времени и ищете лучшую цену у Protocase — Economy сервис отличный выбор.

Заключение

При проектировании ЧПУ-детали или корпуса учитывайте уровень сложности, требуемый для производства, и как упростить дизайн. Помните: выше производительность — ниже стоимость.

Есть вопросы — обратитесь к менеджеру аккаунта Protocase, который координирует обсуждение с нашей командой инженерных и дизайнерских услуг ЧПУ! На этапе дизайна помогут избежать излишне дорогих деталей.

Наша миссия — найти решение, работающее для вас, чтобы проекты двигались вперед, вы соблюдали дедлайны и продолжали инновировать.
