Проектирование деталей для малобатчевой ЧПУ-обработки: точность и скорость

В последние годы ЧПУ-обработка кардинально изменила практику цехов. Почти любая отрасль, нуждающаяся в ЧПУ-деталях, использует высокоточные станки либо заказывает у профильных сервисов — из сырья в 맞춤ные детали. Это открывает дизайнерам малого и среднего серийного машиностроения новые горизонты.

Раннее учёт производственных аспектов сокращает время и затраты — критично при заказе тысяч деталей.

Если деталь — прототип, спешное проектирование ведет к дорогим переработкам и многократным редизайнам перед серийным запуском. Чтобы избежать проблем, учтите рекомендации перед запросом котировки на малую серию.

Ценообразование

Цех устанавливает базовую стоимость на подготовку любого заказа: анализ данных, программирование, наладка, оснастка, инструмент. Эти затраты распределяются на партию. Чем меньше партия — выше накладные расходы на единицу. Малые партии материала требуют больших вложений на единицу, чем оптовые.

Другой фактор: как цех обрабатывает заказ. Большие партии стимулируют поиск эффективных схем, но в малой серии это нецелесообразно — детали делают за один раз, что повышает единичную стоимость.

Критерии проектирования

Стратегии для упрощения изготовления:

Внутренние углы

Честнее внутренний угол — меньше инструмент. Мелкие фрезы = больше проходов = больше времени и денег. Указывайте скругления вместо острых внутренних углов — токарь задействует крупный инструмент, ускорит процесс.

Отверстия

Операторы используют сверла и фрезы. При задании диаметра ориентируйтесь на стандартные сверла (метрические/дюймовые). Технически возможен любой диаметр >1 мм. Для высокоточных отверстий — расширители и соедилительные резеля. Рекомендуется для стандартных диаметров <20 мм.

Резьба

Рекомендуемый размер — M6 и крупнее, минимум M2. Оператор нарезает резьбу ЧПУ-инструментом до M6, снижая риск сломанного шнека. М2 — только шнеками/ matrizами.

Рекомендуемая длина резьбы — 1,5×номинальный диаметр. Для резьбы M6 можно резать на всю длину.

Внутренние кромки

Рекомендуемый радиус вертикального внутреннего угла — ≥1/3 глубины полости. При рекомендуемом радиусе используется фреза, соответствующая рекомендациям по глубине. Радиус чуть больше рекомендуемого позволяет фрезе двигаться по дуге, а не под 90° — отличная чистота поверхности.

Глубина полости

ЧПУ-инструменты не достигают глубин >4×диаметра фрезы. Ограничьте глубину полости 4-кратным диаметром инструмента.

Выравнивание элементов

Форма и контур определяют способ обработки и число установок. Сложнее деталь — дороже. Упрощение дизайна сокращает переустановки. Переустановка увеличивает время, стоимость и вносит позиционные ошибки.

Не завышайте допуски

Детали с жесткими допусками дороже, чем со стандартными. Часто лишние допуски ставят «на всякий случай», а не по конструктивной необходимости. Если специальные допуски не нужны — не указывайте их.

Более жесткие допуски → выше затраты. Чем выше требования — дольше обработка, нужны более продвинутые станки и контрольно-измерительные приборы.

Материал и чистовая отделка

Стоимость материалов сейчас очень волатильна. Выбор материала влияет на общую стоимость и сроки (по доступности). Отделка тоже удорожает — если не нужна специальная — не просите.

Тонкие стенки

Минимальная толщина стенки: металл — 0,8 мм, пластик — 1,5 мм (технически возможно 0,5 мм). Тонкие стенки усиливают вибрацию, снижают точность. Пластик может искривиться от остаточных напряжений или термического расширения.

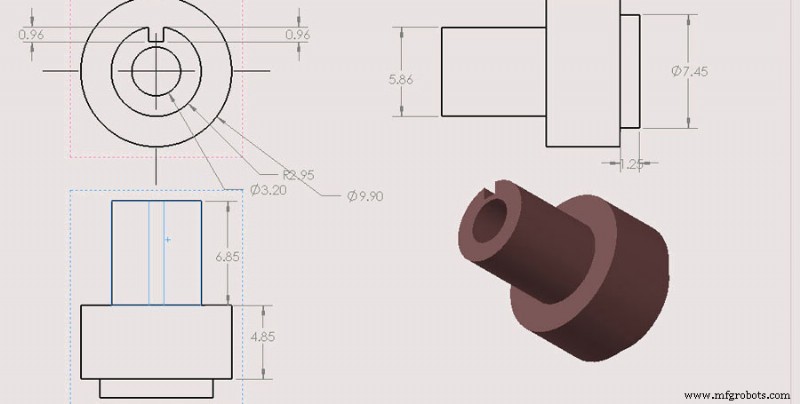

Чертежи

Включение инженерных чертежей в CAD-модель ускоряет наладку: указывают резьбу, допуски, чистоту, примечания.

Помните: требования готовой детали диктуют дизайн. Эти рекомендации показывают, как сэкономить время и деньги, если дизайн позволяет. Лучший вариант — сотрудничать с ЧПУ-цехом для проектирования самых рентабельных деталей под малые серии.
