Как установить производственную длину для кабелей и жгутов

В этой статье вы можете узнать, как настроить видимую и производственную длину сегментов в E3.series. После вставки листа формовки становятся доступными все функции модуля E3.formboard, и у вас есть полный инструмент для производства кабелей и жгутов. Смотрите полную видео-статью и оптимизируйте свои процессы!

Лист и функции Formboard

Первоначально в проект добавляется новый формовочный лист. С его помощью доступны все функции и опции модуля E3.formboard.

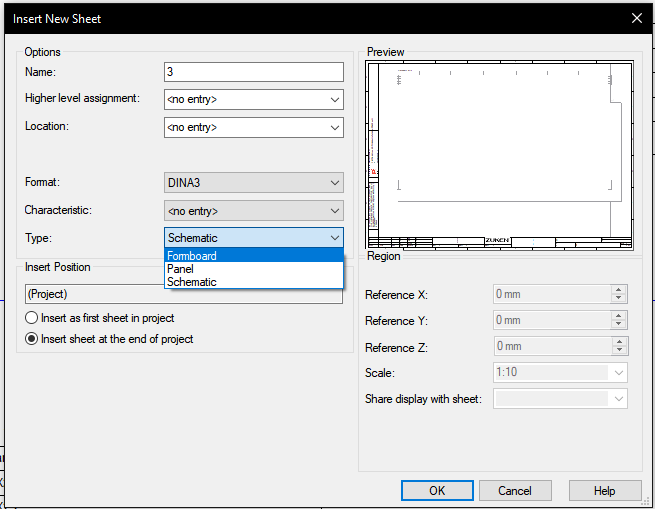

Вставка листа типа Formboard в проект

Таким образом, они включены:

• Графические компоненты движущихся устройств в проекте;
• Визуализация направляющих линий в соединениях;
• Полные определения.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Видимый размер и производственный размер

Затем выполняется соединение между соединителями, и с помощью опции «Отметить разную длину» можно визуализировать разницу между реальной и кажущейся длиной соединений в проекте. Если этот параметр включен, все соединения, которые имеют представленный размер, отличный от производственного, отображаются красным цветом.

Линии направления сегментов в E3.series

Кроме того, вы можете увидеть направляющие линии соединений, выбрав их.

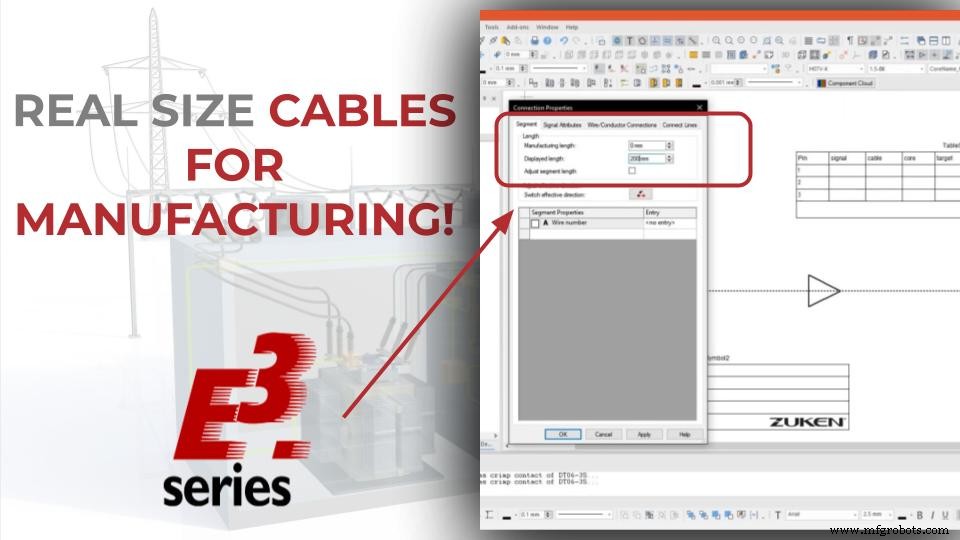

Посмотреть видео полностью

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Определение длины

Чтобы установить представленную и производственную длину, щелкните правой кнопкой мыши нужное соединение и «Свойства соединения». Откроется окно с различными доступными настройками подключения.

В разделе «Сегмент» вы можете просмотреть параметры «Производственная длина» и «Отображаемая длина». Если эти настройки отличаются и включена опция «Отметить разную длину», выбранный сегмент будет отображаться красным цветом. Если они совпадают, сегмент выделяется синим цветом. Почувствуйте разницу:

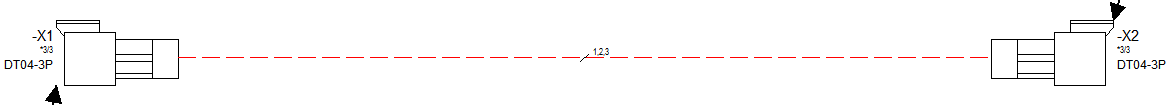

Сегмент с различной видимой и производственной длиной

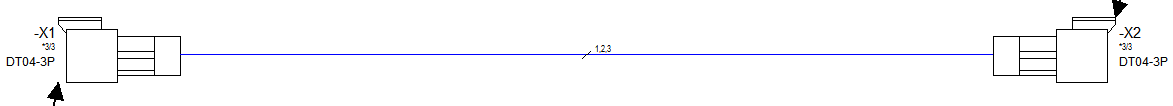

Сегмент одинаковой видимой длины и длины

Регулировка выполняется на 200 мм для каждого параметра, и в конце можно увидеть правильно настроенное соединение с таким же видимым и производственным размером.
