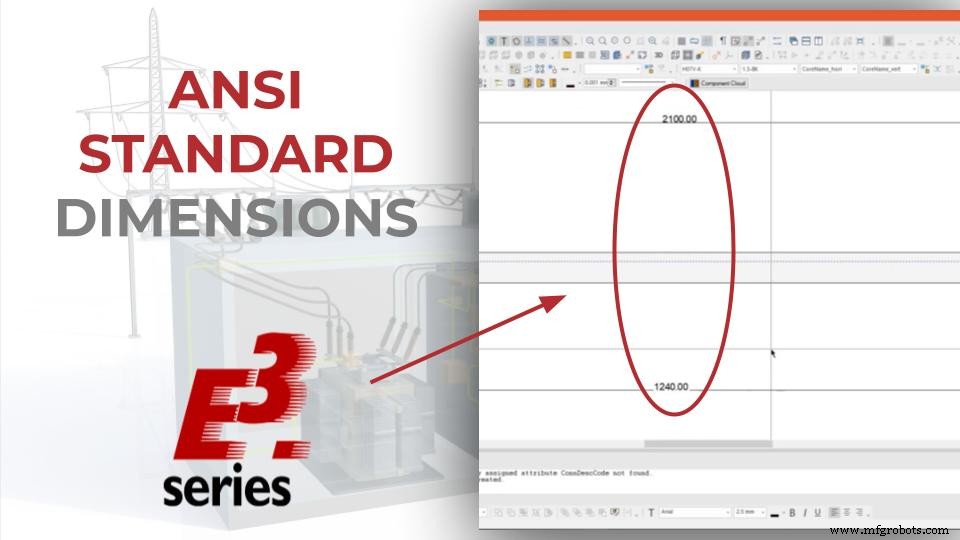

Адаптируйте текст размеров проекта к ANSI

В этой статье вы можете ознакомиться с еще одной новой функцией E3.series 2021. Тексты для размеров можно настроить так, чтобы разорвать линию маркировки размеров объекта, что позволяет реализовать маркировку в соответствии со стандартом ANSI. Смотрите полную видео статью и оптимизируйте свои проекты!

Надписи и размеры

Проект начинается с вставки листа панельного типа. Выбор этого типа листа был определен таким образом, чтобы каналы могли быть вставлены, но любое устройство можно было измерить с помощью маркировки.

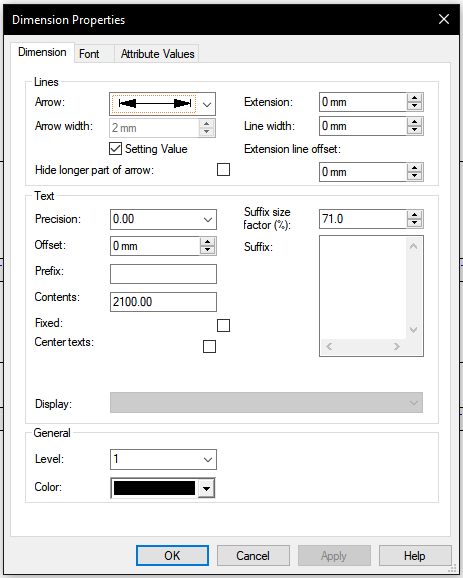

Окно свойств размера E3.series

Затем в проект добавляется канал с указанием его размера. Эту опцию можно сделать с помощью нижнего меню на кнопке «Размер» или с помощью кнопки «M» на клавиатуре.

Концы, подлежащие измерению, помечаются, и настройки шрифта выполняются щелчком правой кнопкой мыши по вставленному размеру и «Свойства размера ...». Настройки размеров разделены на три регулируемых параметра:

• Линии
• Текст
• Общие

И в каждый вариант можно вносить корректировки.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Как включить новый вид

Для создания визуализации нового измерения необходимо включить опцию в «Инструменты» - «Настройки ...» - «Размер» - «Размерный текст» и отметить опцию «Непрозрачный» в «Эффектах».

Путь для включения параметра непрозрачных текстов

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Стандарт ANSI

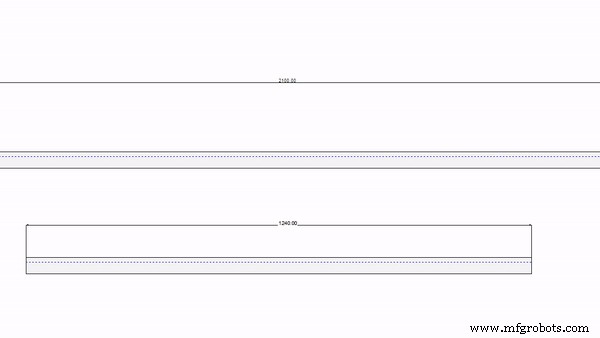

В конце к проекту добавляется новый канал и размеры. Вы можете увидеть разницу в форматировании текста, которое обеспечивает эта новая функция.

Эта опция позволяет реализовать маркировку размерных линий, например, в соответствии со стандартами ANSI.
