Как вставить кабельные каналы в электрическую панель

Из этой статьи вы узнаете, как добавить воздуховоды для прокладки электрической панели в E3.series. Создание выполняется быстро и позволяет настраивать различные параметры и размеры воздуховодов. Смотрите полную видео-статью и оптимизируйте свои процессы!

Лист панели и вставка компонентов

Изначально в проект добавляется лист панельного типа. Для этого щелчком правой кнопкой мыши по названию проекта выбирается опция «Новый лист ...», а в поле «Тип» выбирается опция «Панель».

Вставка листа типа панели

Затем компоненты «3RV1011-0AA10» и «280-601» добавляются на лист схемы, где происходит добавление соединений и проводов.

На листе панели добавляются устройства, и можно визуализировать соединительные линии, выполненные на электрической схеме.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Вставка кабельного канала

Воздуховоды добавляются с помощью кнопки «Вставить кабельный канал», и открывается окно настроек параметров с некоторыми возможными корректировками:

• Высота
• Ширина
• Предел заполнения
• Предел предупреждений
• Подключение к объединительной плате
• Среди прочего

Кнопка для вставки воздуховодов в дизайн панели

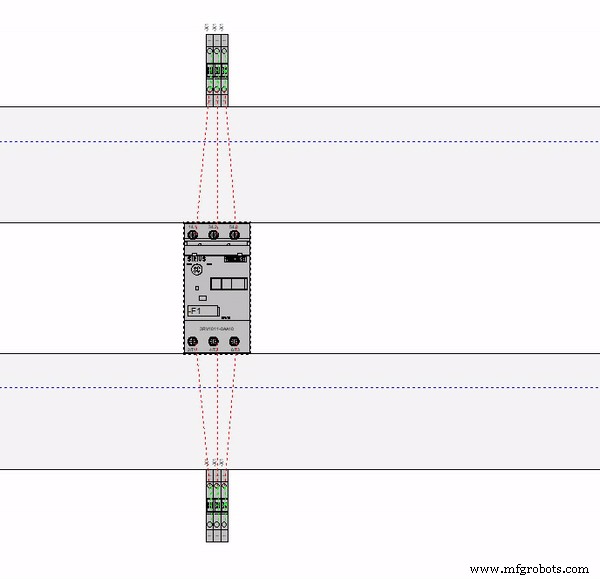

Параметры «Высота» и «Ширина» устанавливаются на 80 мм каждый, а воздуховоды добавляются к верхней и нижней части устройства.

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Интеллектуальное автоподключение

В конце концов, можно автоматически развести соединения, сделанные на листе схемы, на листе панели, щелкнув правой кнопкой мыши на устройстве «3RV1011-0AA10» и выбрав опцию «Автоподключение панели».

Автоматическая маршрутизация подключения E3.series

Автоматическое соединение следует за красными линиями, показанными ранее.
