Соединители со вставками в E3.cable

Из этой статьи вы узнаете, как работать с разъемами со вставками в E3.cable. Новые функции E3.series 2021 дают возможность позиционировать вставки как группу контактов или как целое устройство. Смотрите полную видео-статью и оптимизируйте свои процессы!

Выбор коннектора и 3D-вид

Изначально из базы выбирается нужный коннектор. Название коннектора и его поставщик указаны ниже:

• 09330062701
• Хартинг

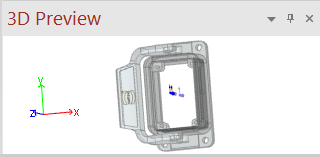

Трехмерный вид соединителя

При нажатии на элементы базы данных для компонента предоставляется опция 3D-визуализации. Вы можете перемещать, вращать и выбирать различные виды для просмотра детали.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!
Нажмите на баннер ниже

Вставка коннектора

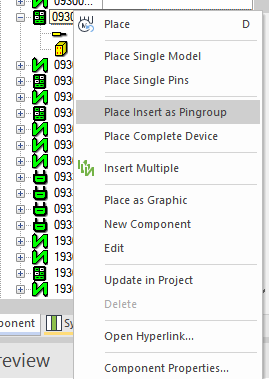

Затем разъем добавляется как группа контактов (для вашей прошивки), а также как целое устройство. Для этого щелчком правой кнопки мыши по компоненту выбираются параметры «Поместить вставку как Pingroup» и «Разместить устройство целиком».

Параметры «Поместить вставку как Pingroup» и «Разместить устройство целиком» для коннектора на E3.series.

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Различия между параметрами

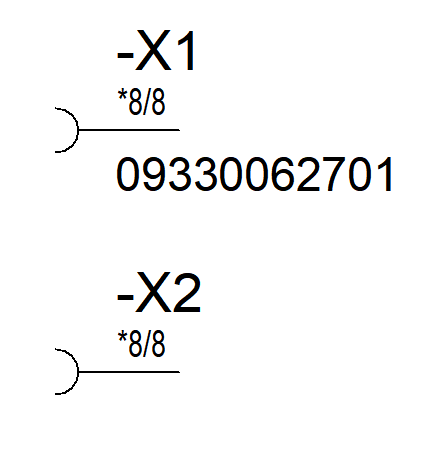

С помощью команды «Поместить вставку как группу Ping» для каждого разъема и вставки, содержащихся в выбранном разъеме / вставке, помещается символ, который представляет все контакты. В этом примере, поскольку устройство имеет только один символ, был добавлен один символ со всеми контактами. Если бы было больше символов, они бы добавились.

Различия между функциями

С помощью команды «Разместить устройство в сборе» помещается символ со всеми контактами, содержащимися в выбранном соединителе / ​​вставке.

В этом примере команда помещает символ, группирующий все контакты.

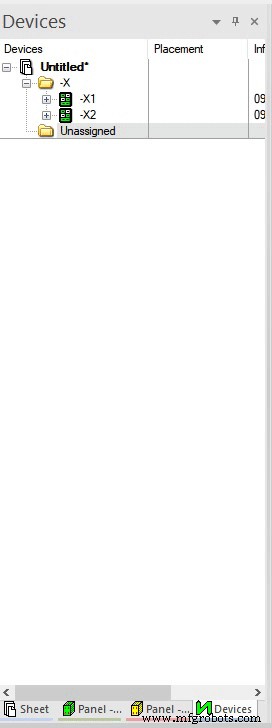

Мы можем видеть различия в таблице устройств проекта.

Различия между параметрами в таблице устройств
