В этой статье вы можете узнать, как проектирование и проектирование кабеля работает в программе E3.series. Модуль E3.cable позволяет документировать и полностью проектировать кабели и жгуты с интеллектуальными функциями, чтобы ваша работа была максимально оптимизирована и эффективна. Смотрите полную видео статью и оптимизируйте свои процессы! Смотрите полную видео-статью и оптимизируйте свои процессы!

Кабель E3.cable

Этот модуль предназначен для создания подробных электрических схем, сложных кабелей и жгутов, а также позволяет просматривать одно и то же устройство с нескольких точек зрения. Он также включает в себя набор функций модуля E3.Schematic. С его помощью вы можете создавать, соединять блок-схемы и документировать всю вашу систему.

Полная документация с E3.cable

Рекомендуется в соответствии с требованиями:

• Машины и установки
• Поставщики систем снабжения для автомобильной, авиационной и тяжелой автомобильной промышленности.

Некоторые из его основных функций:

• Рисование с несколькими видами
• Блок-схема
• Иерархические блоки
• Автоматический выбор соединителя
• Автоматическая проверка ошибок

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Полный дизайн кабелей и жгутов

Проект начинается с вставки нового листа. Первоначальные определения характеристик листа приведены ниже:

• "Имя" =41;
• "Задание более высокого уровня" =A1
• "Местоположение" =Tank1

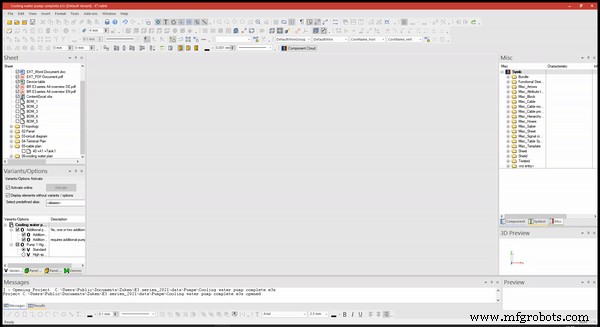

Чтобы добавить новый лист, щелкните правой кнопкой мыши любой лист, который уже существует в проекте, и выберите «Новый лист».

Добавление нового листа

Откроется новое окно, в котором вы можете настроить вышеупомянутые параметры.

Возможные определения для нового листа

Затем вызывается окно проекта «Устройства». И кабельная разводка «–W3 =A1 + Tank1» будет использоваться для новой показанной разводки кабеля.

Таким образом, щелкнув правой кнопкой мыши имя и «Поместить новое представление устройства», на лист будет добавлено новое представление устройства.

Добавление нового представления устройства

Этот процесс будет выполнен трижды, каждый с разным видом всей документации.

На первый взгляд, будут использоваться опции «HTS-HE-4-P010SV» и «Поместить как:полное устройство». После добавления устройства на лист автоматически отображается окно для определения второго вида, в котором выбрана опция «HTS-HE-4-S010SV». Кроме того, устройство можно поворачивать с помощью клавиши «Y» на клавиатуре.

Этот же процесс повторяется для представлений «W_ST» / «W_BU» и «TABWIRE3» / «TABWIRE3» с поворотом по оси Y на второй вид.

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Документация по сегментам

Затем соединения добавляются на первый взгляд клавишей «C» на клавиатуре. Размер сегмента установлен на 2 мм.

Регулировка размера сегмента

Во втором представлении параметр «Автосоединение по горизонтали» используется для автоматического соединения сегментов.

Параметр автоматического горизонтального соединения

Наконец, добавлены некоторые описания с первого и второго взгляда.

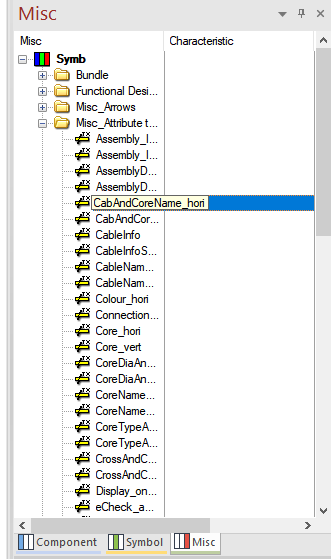

В таблице «Разное» в базе данных проекта элемент «CabAndCoreName_hori» добавляется к сегменту первого представления вида.

Документация по соединениям (слева) и элемент, добавленный в сегмент (справа) для первого просмотра

Двойным щелчком по опции «Вставить символ шаблона (\)» спецификации были добавлены ко второму виду набора контактов.

Документация по соединениям (слева) и элемент, добавленный в сегмент (справа) для второго просмотра

Таким образом, кабельная документация для проекта завершена.

Документация по кабелю с тремя различными видами с использованием E3.cable
