Цепь с переключателем: практическое руководство по базовым электрическим цепям

Детали и материалы

• 6-вольтовая батарея
• Низковольтовая лампа накаливания (например, Radio Shack #272-1130 или эквивалент)
• Длинные длины 22 AWG или более толстой проволоки
• Стандартный вкл/выкл тумблерный переключатель (доступен в любом строительном магазине)

Зачем использовать бытовой переключатель?

Стандартные тумблеры недороги, долговечны и безопасны для батарейных экспериментов. Избегайте диммеров; простое вкл/выкл действие лучше иллюстрирует базовое поведение цепи.

Перекрестные ссылки

Lessons In Electric Circuits, Volume 1, Chapter 1: «Basic Concepts of Electricity»

Обучающие цели

• Понять, как переключатель контролирует поток тока.
• Использовать омметр для верификации работы переключателя.

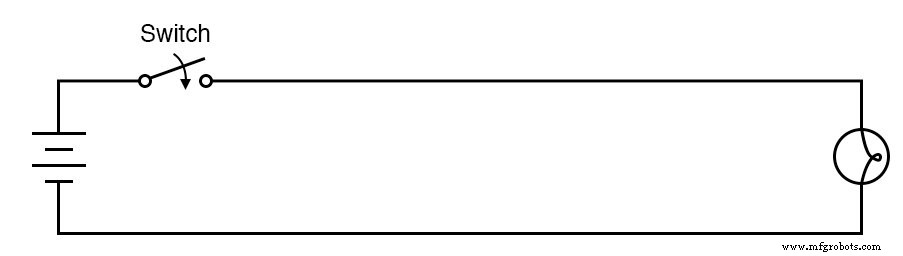

Схематическая диаграмма

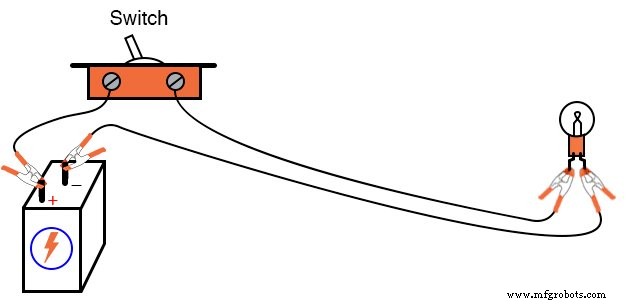

Иллюстрация

Инструкции

Соберите однобатарейную, однопереключательную, одноламповую цепь как показано. Длинные провода подчеркивают, как переключатель может контролировать ток независимо от длины цепи.

1. Соедините терминалы батареи с лампой и переключателем как указано в схеме.
2. Используйте вольтметр для измерения:
   • Напряжения батареи (через терминалы)
   • Напряжения переключателя (через винтовые терминалы)
   • Напряжения лампы (с переключателем в обеих открытой и закрытой позициях)
3. Наблюдайте, что когда переключатель выключен (открыт), лампа немедленно гаснет — точно так же, как если бы провод был отключен.
4. Заметьте, что любой обрыв в цепи, в любой точке, вызывает де-энергизацию лампы.

Связанные рабочие листы

• Switches Worksheet
