Оптимизация сверления на ЧПУ: Цикл G81 на решетчатой пластине — Практический пример программы

Цеха ЧПУ обрабатывают самые разнообразные детали, и наладчики пишут для них программы. Но наладчик также должен знать и применять новые, экономичные способы обработки.

Приведенный пример можно запрограммировать разными способами. Здесь используется цикл сверления G81 в режиме инкрементного программирования G91, что сильно упрощает код.

Управления Fanuc используют адрес K для повтора цикла G81, а Haas — адрес L.

Программа ниже написана для станка Haas, но легко конвертируется под Fanuc.

Похожие примеры для Fanuc:

Цикл G81 — Повторное сверление в режиме G91 (пример кода)
Повторное сверление циклом G81 и G91 (пример программы)

Программа ЧПУ: Сверление решетчатой пластины

Оптимизация сверления на ЧПУ: Цикл G81 на решетчатой пластине — Практический пример программы

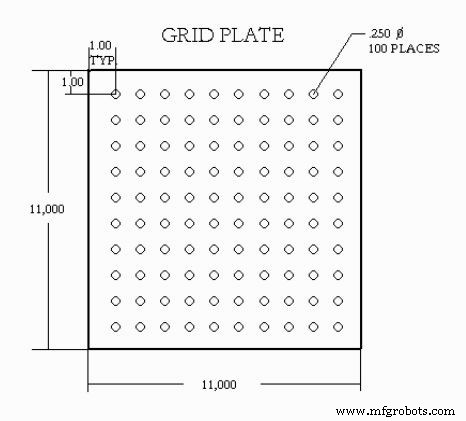

Сверление решетчатой пластины циклом G81

03400 (Drilling grid plate) T1 M06 G00 G90 G54 X1.0 Y-1.0 S2500 M03 G43 H01 Z.1 M08 G81 Z-1.5 F15. R.1 G91 X1.0 L9 G90 Y-2.0 (Or stay in G91 and repeat Y-1.0) G91 X-1.0 L9 G90 Y-3.0 G91 X1.0 L9 G90 Y-4.0 G91 X-1.0 L9 G90 Y-5.0 G91 X1.0 L9 G90 Y-6.0 G91 X-1.0 L9 G90 Y-7.0 G91 X1.0 L9 G90 Y-8.0 G91 X-1.0 L9 G90 Y-9.0 G91 X1.0 L9 G90 Y-10.0 G91 X-1.0 L9 G00 G90 G80 Z1.0 M09 G28 G91 Y0 Z0 M30

В программе при переходе на новую строку используется абсолютный режим G90. Инкрементный G91 тоже возможен, но G90 делает код понятнее, легче читаемым и отлаживаемым.

Seco Tools — Сверла PKD для композиционных материалов: Видеодемонстрация высокой производительности Освоение цикла G81 с режимом G91: Пошаговый пример программы повторного сверления
