Цикл сверления G81 – Повторить сверление в режиме инкрементов G91 Пример кода

Этот пример программы ЧПУ объясняет использование цикла сверления G81, но на этот раз инструмент не позиционируется обычным образом (режим абсолютного программирования G90), а на этот раз используется инкрементный режим программирования G91.
Этот код примера программирования также объясняет использование параметра цикла сверления G81 K (количество повторов), который обычно не используется.

Формат цикла сверления G81

G81 X_ Y_ Z_ R_ F_ K_;
X_ Y_:данные о положении отверстия
Z_ :глубина Z (инструмент перемещается с подачей на глубину Z, начиная с плоскости R)
R_ :расстояние от начального уровня до уровня точки R
F_ :Скорость рабочей подачи
K_ :Количество повторов (при необходимости)

Параметр цикла сверления G81 K (количество повторов). На разных ЧПУ этому параметру присвоены разные буквы, например, on,

• Fanuc использует букву K для количества повторений.
• ЧПУ Haas использует букву L для количества повторений.
• Fagor CNC Control использует букву N для количества повторений.

Пошаговое перемещение в постоянном цикле часто полезно в качестве подсчета циклов, который можно использовать для повторения операции с пошаговым перемещением по осям X или Y между каждым циклом.

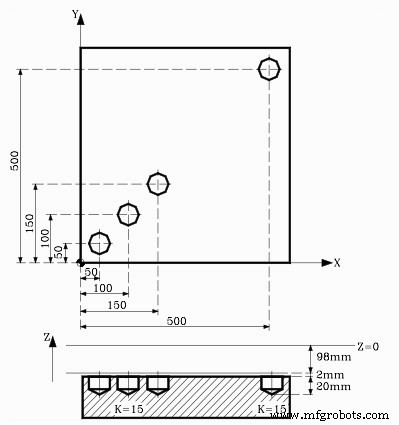

CNC Code G81 Цикл сверления с добавочным программированием G91

Цикл сверления G81 — повторите сверление в режиме инкрементов G91, пример кода

88

Пояснение

98

K3 означает, что цикл сверления G81 будет повторяться три раза.
G91 Инкрементный режим заставляет инструмент перемещаться каждый раз, когда X50 и Y50

Таким образом, первое отверстие будет на X50 Y50

Второе отверстие будет на уровне X100 Y100, потому что
X100 =X50 (предыдущее значение) + X50 (приращение)
Y100 =Y50 (предыдущее значение) + Y50 (приращение)

Третье отверстие будет на X150 Y150, потому что
X150 =X100 (предыдущее значение) + X50 (приращение)
Y150 =Y100 (предыдущее значение) + Y50 (приращение)

105

 Положение четвертого отверстия задается в режиме абсолютного программирования G90.


 Приведенный выше код возможен только в том случае, если вы используете инкрементный режим программирования G91 с циклом сверления G81, но если вы попытаетесь использовать режим абсолютного программирования G90 с G81, как указано выше, вы увидите, что инструмент будет повторять сверление в той же позиции.
