Пример CNC-фрезерования: G90 абсолютное, G91 инкрементное, круговая интерполяция G02/G03
Ниже приведен пример кода CNC-программы для фрезерного станка.
Пример иллюстрирует использование абсолютного программирования G90 и инкрементного G91, а также круговой интерполяции G02/G03.
Программа обрабатывает (вырезает) дугу фрезером с R и с I.
Пример абсолютного программирования G90

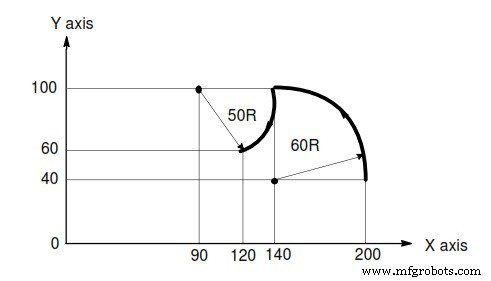

CNC Mill Programming Absolute Incremental G90 G91 Example Code
Фрезерная круговая интерполяция G02 G03 с R
G92 X200 Y40 Z0 G90 G03 X140 Y100 R60 F300 G02 X120 Y60 R50
Фрезерная круговая интерполяция G02 G03 с I
G92 X200 Y40 Z0 G90 G03 X140 Y100 I-60 F300 G02 X120 Y60 I-50
Пример инкрементного программирования G91
Фрезерная круговая интерполяция G02 G03 с R
G91 G03 X-60 Y60 R60 F300 G02 X-20 Y-40 R50
Фрезерная круговая интерполяция G02 G03 с I
G91 G03 X-60 Y60 I-60 F300 G02 X-20 Y-40 I-50
