Программа фрезеровки на ЧПУ: преобразование абсолютного режима G90 в инкрементный G91 с примером G03

Пример программы фрезеровки на ЧПУ, иллюстрирующий, как легко преобразовать программу из абсолютного режима G90 в инкрементный режим G91.

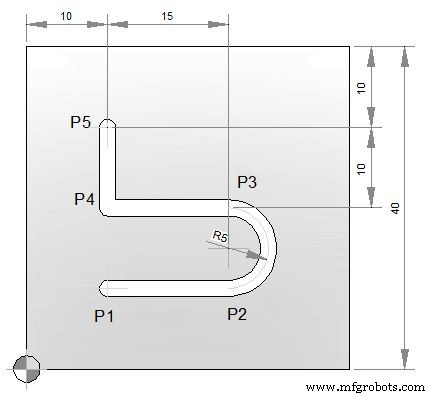

Пример программы фрезеровки на ЧПУ

Программа фрезеровки на ЧПУ: преобразование абсолютного режима G90 в инкрементный G91 с примером G03

Программа G90 (абсолютная)Программа G91 (инкрементная)

N10 T1 M6 M3 G43 N15 S2000 F80 N20 G0 X10 Y10 Z1 (P1) N25 F30 N30 G1 Z-2 N35 X25 F80 (P2) N40 G3 X25 Y20 I0 J5 (P3) N45 G1 X10 (P4) N50 Y30 (P5) N55 G0 Z100 G49 N60 M30

N10 T1 M6 M3 G43 N15 S2000 F80 N20 G0 X10 Y10 Z1 N25 F30 N30 G1 Z-2 N35 G91 X15 F80 N40 G3 X0 Y10 I0 J5 N45 G1 X-15 N50 Y10 N55 G90 G0 Z100 G49 N60 M30
