Пример программы фрезерования пазов
Пример очень простой программы для фрезерной обработки с ЧПУ, которая показывает, как можно обработать простой паз.
Другой такой пример программы, которая фрезерует карман таким же образом, но с конусом, находится здесь Пример программирования фрезерного станка с ЧПУ для начинающих.

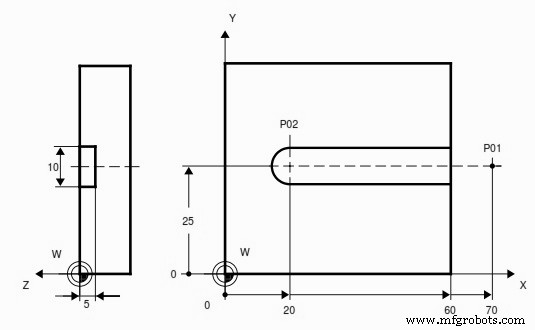

Пример программы фрезерования пазов
Образец программы ЧПУ для фрезерования пазов
N10 G00 G90 X70 Y25 Z1 S800 M3 N20 Z-5 N30 G01 X20 F150 N40 G00 Z100 N50 X-25 Y50 N60 M30
N10 Вращение шпинделя по часовой стрелке со скоростью 800 об/мин, ускоренный ход инструмента до P01.
N20 Подача по оси Z.
N30 Перемещение инструмента от P01 до P02, скорость подачи 150 мм/мин.
N40/N50 Ускоренный отвод.
N60 Конец программы.
