Понимание цикла резьбонарезки G78 в программировании токарных станков Fanuc
Fanuc бесспорно самая широко используемая и понятная система ЧПУ.
Fanuc применяется на различных станках: фрезерных, токарных и др.

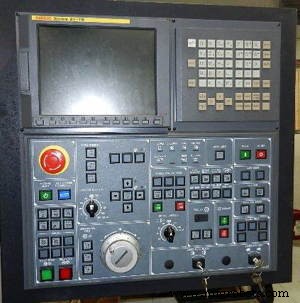

Fanuc 21 TB
Иногда при работе с G-кодами случаются интересные вещи: группы G-кодов Fanuc (типы A, B, C).
На одной системе Fanuc вы видите цикл G76 резьбонарезки.
На другой модели Fanuc — цикл G78 резьбонарезки.
В основном работа идентична: G76 ведет себя так же, как G78.
Для полного списка G-кодов Fanuc с группами A,B,C читайте Complete G Code List.
Формат цикла резьбонарезки G78
G78 P010060 Q100 R0.05 G78 X30 Z-20 P1024 Q200 F2
Первый блок цикла G78
G78: G-код цикла резьбонарезки.
P: состоит из нескольких значений, управляющих поведением резьбы:
- 01 — число чистовых проходов (spring passes/cuts).
- 00 — выбег резьбы (thread run out).
- 60 — угол боковой грани или угол приращения (допустимые значения: 0, 29, 30, 56, 60, 80).
Q: Глубина реза.
R: Глубина чистового реза.
Второй блок цикла G78
G78: G-код цикла резьбонарезки.
X (U): Конечное значение по оси X.
Z (W): Конечное значение по оси Z.
P: Глубина резьбы (как радиусное значение).
Q: Глубина первого реза.
F: Шаг резьбы.
R: Коничность резьбы.
Поскольку G78 ведет себя как G76, вам могут понравиться статьи:
- Внутренняя резьбонарезка.
- Внешняя резьбонарезка.
- Коническая резьбонарезка.
- Многозаходовая резьбонарезка.
- Пример CNC-программирования.
