Контактная сварка: принцип, виды (точечная, шовная, выступная, употочная), применение, плюсы и минусы

Контактная сварка — точечная, шовная, выступная, употочная

Контактная сварка — плавленная сварка: стык в жидком/расплавленном состоянии. Термоэлектрический процесс: тепло на границе контакта за счет электрического сопротивления + управляемое низкое давление → шов. Название — от использования сопротивления для тепла. Эффективный, экологичный процесс, но применение ограничено высокой стоимостью оборудования и толщиной металла.

Принцип

Все виды (точечная, шовная, выступная) работают на одном принципе: тепло от электрического сопротивления. Ток через сопротивление → тепло (как в ТЭНе). Тепло зависит от: сопротивления материала, состояния поверхностей, тока, времени подачи. Формула: Q = I²Rt (Q — тепло в Джоулях, I — ток в Амперах, R — сопротивление в Омах, t — время в секундах). Тепло плавит граничный металл → прочный стык плавлением. Без наплавки, флюса, защитных газов.

Виды контактной сварки

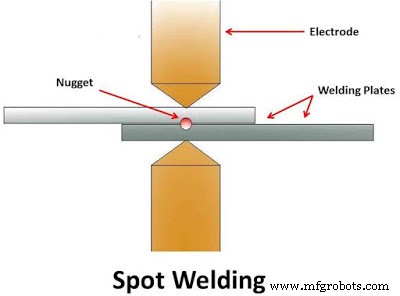

Точечная сварка (Spot Welding)

Простейшая. Детали зажимают под давлением наковальни. Медные электроды контактируют с деталью → ток. Материал дает сопротивление → локальное тепло. На границе сопротивление выше (воздушный зазор) → интенсивный нагрев → плавление границ. Ток/время достаточно для плавления. Ток отключают, давление держат долю секунды при быстром охлаждении. Электроды переносят к следующей точке. Круглый нагнет (nugget) диаметром 4–7 мм (по размеру электрода).

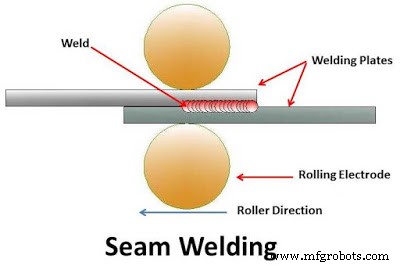

Шовная сварка (Seam Welding)

Непрерывная точечная сварка с роликовыми электродами. Ролики контактируют с деталями → высокий ток → плавление границ → шов. Ролики катятся по деталям → непрерывный шов. Тайминг сварки и движение роликов синхронизированы: перекрытие точек, без перегрева. Скорость ~60 дюйм/мин. Для герметичных стыков.

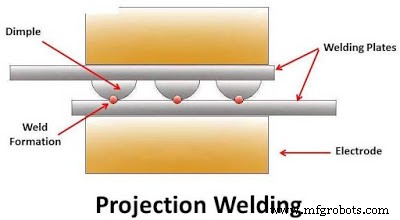

Выступная сварка (Projection Welding)

Как точечная, но на деталях делают выступ (dimple) в месте будущего шва. Детали в электродах, большой ток через выступ → плавление выступа + давление → выступ сплющивается, образуя стык.

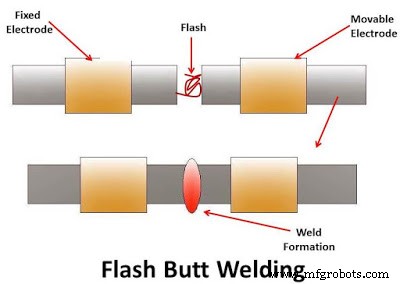

Употочная (спайковая) сварка (Flash Butt Welding)

Для труб/стержней в сталеплавиле. Две заготовки в электрододержателях (один фиксирован, другой подвижен). Импульсный ток до 100 000 А. Ток подают, подвижный зажим прижимают к фиксированному → контакт при высоком токе → вспышка (flash). Когда граница в пластическом состоянии — ток отключают, осевое давление увеличивают → стык. Сварка за счет пластической деформации.

Применение

• Широко в автопроме.
• Выступная — производство гайок/болтов.
• Шовная — герметичные стыки малых баков, котлов.
• Употочная — сварка труб/стержней.

Преимущества и недостатки

Преимущества

• Тонкие (0,1 мм) и толстые (20 мм) металлы.
• Высокая скорость.
• Легкая автоматизация.
• Однородные и разнородные металлы.
• Простой, полностью автоматизирован — не нужен высококвалифицированный сварщик.
• Высокая производительность.
• Экологично.
• Нет наплавки/флюса/защитных газов.

Недостатки

• Высокая стоимость оборудования.
• Толщина ограничена потребностью в токе.
• Менее эффективно для высокопроводящих материалов.
• Требует высокой электроэнергии.
• Швы с низкой прочностью на разрыв и усталость.
