Газовая сварка:принцип, работа, оборудование, применение, преимущества и недостатки

Сегодня мы узнаем о принципе газовой сварки, работе, оборудовании, типах, применении, преимуществах и недостатках. Газовая сварка — это тип процесса сварки в жидком состоянии, при котором горючие газы сгорают с выделением тепла. Это тепло далее используется для расплавления поверхностей раздела свариваемых пластин, которые удерживаются вместе для образования соединения. В этом процессе в качестве горючего газа используется в основном кислородно-ацетиленовый газ. Этот процесс может быть выполнен с помощью наполнителя или без него. Если используется присадочный материал, он подается непосредственно в зону сварки вручную.

Газовая сварка:

Принцип:

Газовая сварка является важнейшим видом сварки. процесс. Это происходит путем сжигания топливных газов с помощью кислорода, который образует концентрированное пламя высокой температуры. Это пламя попадает непосредственно в зону сварки и расплавляет поверхность сварки и присадочный материал. Расплавленные части свариваемых пластин диффундируют одна в другую и после охлаждения создают сварной шов. Этот метод сварки можно использовать для соединения большинства распространенных металлов, используемых в повседневной жизни.

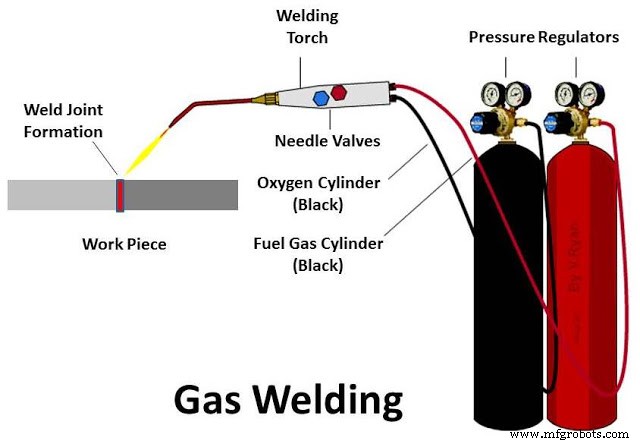

Оборудование:

Сварочная горелка:

Сварочные горелки являются наиболее важной частью газовой сварки. И топливный газ, и кислород под соответствующим давлением подавались по шлангам к сварочной горелке. Для каждого газа есть клапаны, которые контролируют поток газов внутри горелки. Оба газа смешиваются там и образуют горючую смесь. Эти газы воспламеняются и горят у сопла. Пламя огня проходит через сопло и попадает на сварочные пластины. Толщина сопла зависит от размера свариваемых пластин и свариваемого материала.

Кислородный баллон:

Для правильного сжигания топлива требуется соответствующее количество кислорода. Этот кислород подается кислородным баллоном. Черная линия используется для обозначения кислородного баллона.

Баллоны с топливным газом:

Газовый баллон заполняется кислородом, ацетиленом, водородом, природным газом или другим горючим газом. Выбор топливного газа зависит от сварочного материала. В основном кислородный ацетиленовый газ используется для всех общих целей сварки. Обычно эти цилиндры имеют темно-бордовую линию, указывающую на это. Топливные газы проходят через него.

Регулятор давления:

И кислород, и горючие газы закачиваются в баллон под высоким давлением. Эти газы нельзя использовать при таком высоком давлении для сварочных работ, поэтому между потоками используется регулятор давления. Он подает к сварочной горелке кислород под давлением около 70 – 130 кН/м2 и газ под давлением 7 – 103 кН/м2.

Защитные очки и перчатки:

Они используются в целях безопасности сварщика. Защищает глаза и руки от радиации и пламени огня.

Работает:

Процесс газовой сварки намного проще по сравнению с дуговой сваркой. . В этом процессе все оборудование подключается тщательно. Газовый баллон и кислородный баллон
подсоединены к сварочной горелке через регуляторы давления. Теперь регулируют давление газа и кислорода, подаваемых на горелку, где они должным образом перемешиваются. Пламя поджигается бойком. Следите за тем, чтобы наконечник горелки был направлен вниз. Теперь пламя регулируется клапанами, расположенными в сварочной горелке. Пламя устанавливается на естественное пламя, науглероживающее пламя или окислительное пламя в зависимости от условий сварки. Теперь сварочная горелка двигалась вдоль линии создания стыка. Это расплавит часть интерфейса и соединит их навсегда.

Применение:

• Используется для соединения тонких металлических пластин.
• Можно использовать для соединения как черных, так и цветных металлов.
• Газовая сварка в основном используется при изготовлении листового металла.
• Широко используется в автомобилях. и авиационной промышленности.

Преимущества и недостатки:

Преимущества:

• Он прост в эксплуатации и не требует высокой квалификации оператора.
• Стоимость оборудования низкая по сравнению с другими процессами сварки, такими как MIG. , ТИГ и т. д.
• Можно использовать на сайте.
• Оборудование более портативное, чем другие виды сварки.
• Его также можно использовать для газовой резки.

Недостатки:

• Это обеспечивает низкое качество поверхности. Этот процесс требует чистовой операции после сварки.
• Газовая сварка имеет большую зону термического влияния, что может привести к изменению механических свойств основного материала.
• Более высокая безопасность из-за открытого пламени высокой температуры.
• Подходит только для мягких и тонких листов.
• Медленная скорость соединения металлов.
• Нет зоны экранирования, что вызывает больше дефектов сварки .

Это все о принципе газовой сварки, оборудовании, работе, применении, преимуществах и недостатках. Если у вас есть какие-либо вопросы относительно этой статьи, задайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт, чтобы получать больше интересных статей. Спасибо за прочтение.
