Как подключить интеллектуальный выключатель GFCI к смарт-панели 120/240 В

Как подключить 1-полюсные и 2-полюсные интеллектуальные выключатели GFCI в интеллектуальном центре нагрузки 120/240 В

Умные автоматические выключатели GFCI

Подобно интеллектуальному выключателю, интеллектуальные выключатели GFCI и выключатели AFCI/GFCI двойного назначения используются как в обычных, так и в интеллектуальных центрах нагрузки для систем домашней автоматизации. Эти выключатели можно контролировать и контролировать удаленно через приложение для смартфона, а также отправлять уведомления всякий раз, когда выключатель срабатывает или сбрасывается.

GFCI (прерыватель цепи замыкания на землю) контролирует баланс тока между незаземленным (горячим) проводником и заземленным (нейтральным) проводником. Если он обнаруживает дисбаланс тока величиной всего 5 мА (что указывает на утечку на землю), он разрывает цепь менее чем за одну десятую секунды. Такое быстрое реагирование помогает предотвратить серьезное поражение электрическим током и снижает риск возникновения электрических пожаров за счет отключения питания при обнаружении непреднамеренного протекания тока.

Выключатели Smart GFCI доступны от таких производителей, как Leviton и Eaton. В этом руководстве по подключению мы покажем, как установить и подключить 1-P и 2-P интеллектуальные выключатели GFCI в стандартных и интеллектуальных центрах нагрузки 120/240 В.

Полезно знать:

NEC – 210.8(A) требует защиты GFCI в тех частях дома, где присутствует риск влажности или заземления, таких как кухни, ванные комнаты, прачечные, мастерские, подвалы, гаражи и открытые пространства, такие как бассейны.

• Интеллектуальный выключатель цепи замыкания на землю (GFCI) отличается от интеллектуальной розетки GFCI GFCI и интеллектуального выключателя. Хотя интеллектуальный выключатель и интеллектуальный выключатель GFCI подключены одинаково, версия интеллектуального GFCI предлагает дополнительные преимущества по сравнению с обычным выключателем GFCI.
• Устройство GFCI не защищает от короткого замыкания и перегрузки. Они защищают только от замыканий на землю.
• Выключатели Smart GFCI доступны в 1-полюсном и 2-полюсном исполнении с номинальным током от 15 до 60 А.
• Светодиодный индикатор состояния на интеллектуальном GFCI указывает на защиту, питание и возможность подключения, даже если выключатель выключен.

Рейтинг и характеристики интеллектуальных выключателей GFCI

• Имя: Интеллектуальный автоматический выключатель GFCI 2-го поколения с дистанционным управлением
• Поляки: 1-полюсные и 2-полюсные – 2 и 3 провода с заземлением
• Напряжение: 120 В, 120/208 В и 120/240 В – однофазное питание переменного тока – 60 Гц
• Текущий :от 15 А до 60 А.
• Номинальный ток короткого замыкания:  10 кА
• Проводка: Плагин
• Контроль =Ручное и дистанционное включение/выключение и планирование
• Светодиодный индикатор =Индикация состояния, даже если выключатель выключен.
• Совместимость :Приложение My Leviton (для использования с панелью Leviton Smart, требуется LWHEM-2 или LData Hub)

Подключение 1P и 2P интеллектуальных выключателей GFCI в интеллектуальной панели

На следующей электрической схеме показаны 1-полюсные 15А/120 В (LB115-GS) и 20–240 В (LB220-GST) и 50 А, 2-полюсные 120/240 В (LB250-GST) интеллектуальные автоматические выключатели GFCI в интеллектуальном центре нагрузки 120 В/240 В от Leviton (LP220-BPD).

Как показано на рисунке, интеллектуальные выключатели имеют следующую конфигурацию проводки

• 15 А/120 В – 1 полюс, 2 провода, 1 фаза
• 20 А/240 В – 2 полюса, 2 провода, 1 фаза
• 50 А – 120/240 В – 2-полюсный, 3-проводной, 1-фазный

Чтобы подключить интеллектуальный выключатель GFCI к панели, выберите автоматический выключатель подходящего размера и выполните следующие простые шаги.

ОТКЛЮЧИТЕ все питание панели с помощью главного выключателя или верхнего разъединителя. С помощью тестера убедитесь, что питание отключено. Теперь снимите крышку и вставьте вставной выключатель в пазы панели (горячий и нейтральный).

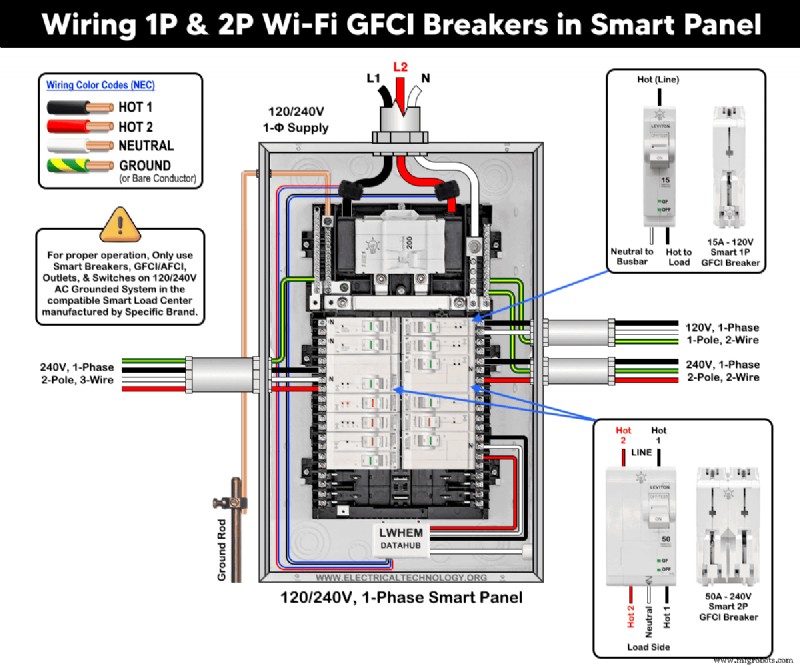

На следующей электрической схеме показаны 1- и 2-контактные интеллектуальные выключатели GFCI для 2-проводных и 3-проводных ответвленных цепей 120/240 В.

Нажмите на изображение или откройте в новой вкладке, чтобы увеличить

Подключение 1-полюсного интеллектуального выключателя GFCI – 120 В – 2-проводное

Как показано на электрической схеме, 1-полюсный интеллектуальный автоматический выключатель GFCI на 15 А/120 В (первый выключатель в верхнем левом углу правой стороны панели) подключается с использованием проводников № 14 AWG. Он защищает обычную розетку 15 А/125 В (розетка NEMA 5–15).

Поскольку это интеллектуальная панель и выключатель, нейтральный проводник, питающий розетку, должен быть подключен к нейтральной клемме выключателя, а не к нейтральной шине на главной панели. Такая конфигурация позволяет выключателю GFCI правильно контролировать как горячий, так и нейтральный проводники для защиты от замыканий на землю.

Подключение 2-полюсного интеллектуального выключателя GFCI – 240 В – 2 провода

Аналогично, 2-полюсный интеллектуальный выключатель GFCI на 20 А (третий выключатель сверху с правой стороны) подключается с использованием проводников № 12 AWG. Он защищает розетку 20 А/250 В (розетка NEMA 6–20).

Поскольку для этой розетки на 240 В не требуется нейтральный провод, нейтральные клеммы выключателя (серебряные винты) остаются неиспользованными.

Подключение 2-полюсного интеллектуального выключателя GFCI – 240 В – 3 провода

Кроме того, 2-полюсный интеллектуальный выключатель GFCI на 50 А, 120/240 В (третий выключатель сверху с левой стороны) подключен для защиты розетки электромобилей с номиналом 50 А, 125/250 В (NEMA 14-50), специально используемой для зарядки электромобилей.

Поскольку это трехпроводная цепь 120/240 В (два горячих проводника и одна нейтраль), необходимо подключение нейтрали. Нейтральный провод должен быть подключен к назначенной нейтральной клемме выключателя (с маркировкой «N»), а не к нейтральной шине панели.

Схема подключения немного отличается от проводки обычных выключателей GFCI, в которых используется установленный на заводе косичек, подключенный к нейтральной шине. Для этого интеллектуального выключателя GFCI требуется, чтобы нейтраль ответвленной цепи замыкалась непосредственно на выключателе, чтобы обеспечить правильное обнаружение замыкания на землю.

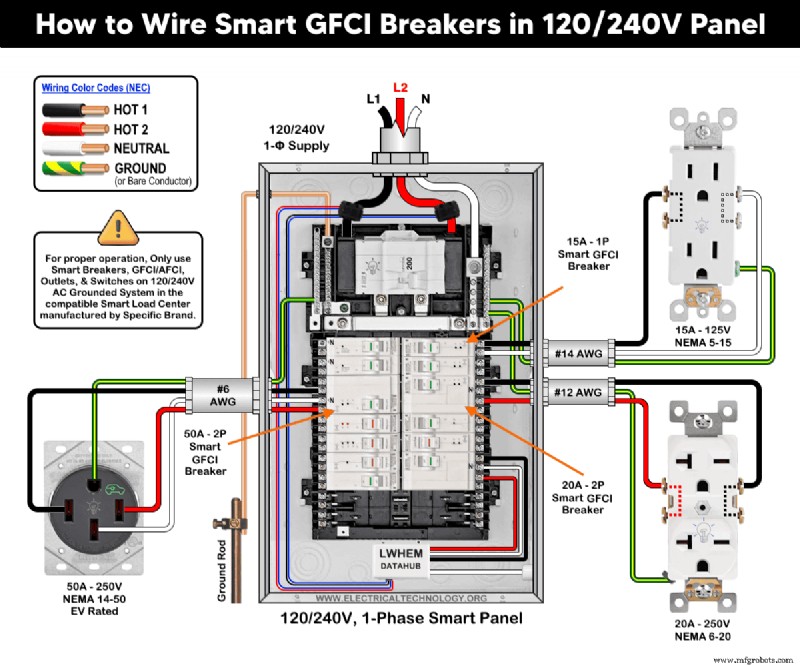

На следующей схеме подключения показаны 1- и 2-контактные интеллектуальные выключатели GFCI для розеток и розеток NEMA 15 А – 120 В, 20 А – 250 В и 50 А – 120/240 В.

Нажмите на изображение или откройте в новой вкладке, чтобы увеличить

Внимание: Нейтраль нагрузки 1-полюсной 2-проводной и 2-полюсной 3-проводной ответвленной цепи должна быть подключена к клемме нейтрали нагрузки выключателя (с маркировкой «N»), а не к нейтральной шине на главной панели.

Наконец, воспользуйтесь приложением My Leviton и руководством по началу работы, чтобы добавить и включить интеллектуальные функции выключателя GFCI.

Подключение интеллектуального выключателя GFCI к обычной панели

При отсутствии интеллектуальной панели интеллектуальный выключатель GFCI все равно можно установить в обычном центре нагрузки. Например, Eaton предлагает подключаемый выключатель Wi-Fi со встроенной защитой GFCI (SBR260WGF – интеллектуальный выключатель AbleEdge BR). Этот выключатель обеспечивает интеллектуальную функциональность без необходимости обновления панели.

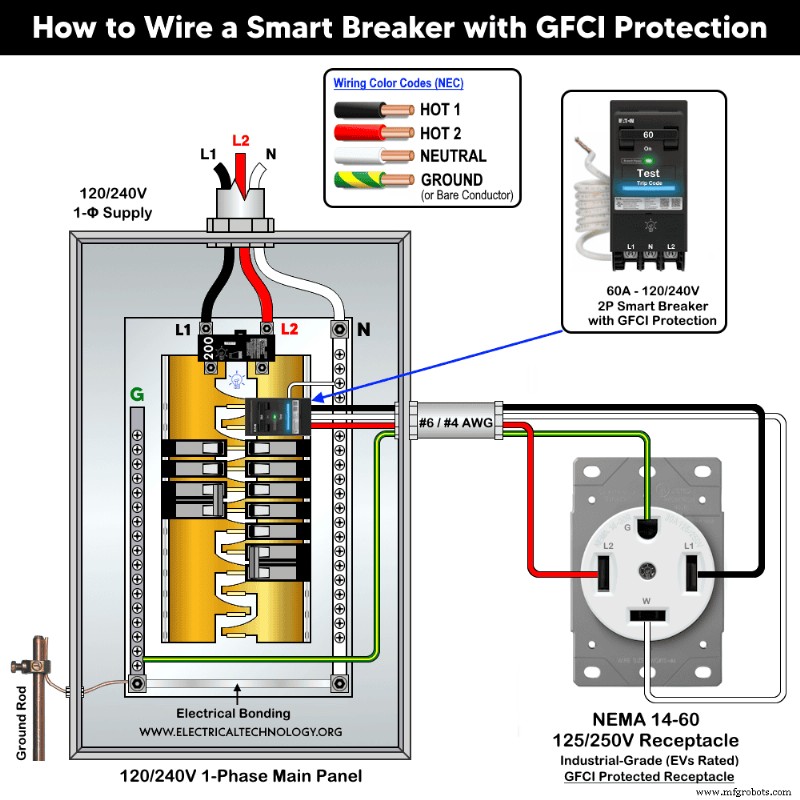

На электрической схеме показан 2-полюсный интеллектуальный выключатель с защитой GFCI, установленный для защиты розетки 60 А, 125/250 В (NEMA 14-60) в стандартном центре нагрузки 120/240 В.

Нажмите на изображение или откройте в новой вкладке, чтобы увеличить

Метод подключения

Метод подключения аналогичен подключению стандартного 2-полюсного выключателя GFCI:

1. Установите выключатель на главных шинах панели.
2. Подключите встроенный белый провод выключателя к нейтральной шине на главной панели.
3. Подключите проводники нагрузки от выключателя к розетке с помощью проводников № 6 AWG или № 4 AWG (в зависимости от токовой нагрузки и соответствия нормам) следующим образом:
• Горячий 1 – черный
• Горячий 2 – красный
• Нейтральный – белый.
• Заземление оборудования – медное или зеленое.

Эта конфигурация обеспечивает правильную работу GFCI, одновременно обеспечивая интеллектуальные функции мониторинга и управления с помощью встроенной функции Wi-Fi выключателя.

Значения завершения:

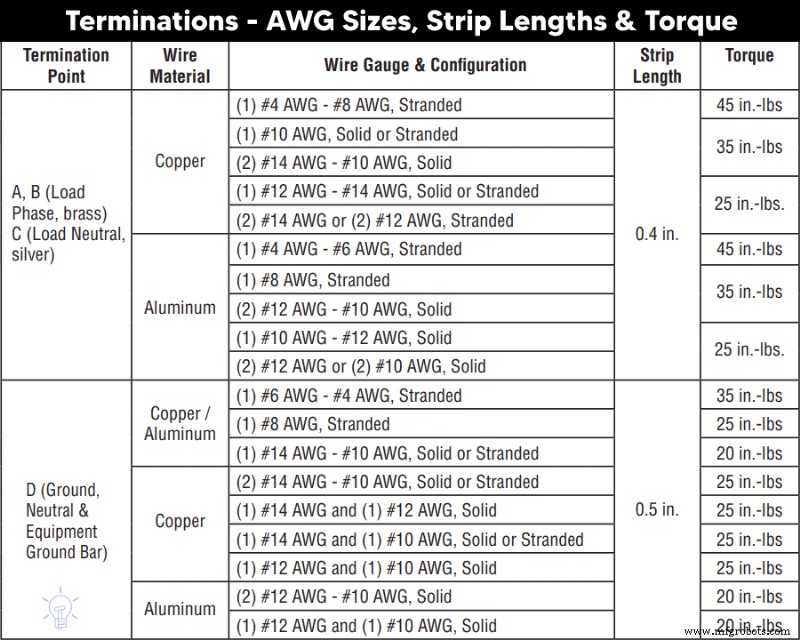

Приведенные ниже размеры сечения проводов, длины изоляционных полос и характеристики момента затяжки клемм относятся к обычным устройствам Leviton, установленным на главном электрическом щите.



Устранение неполадок с помощью светодиодного индикатора состояния

В следующей таблице показаны поиск и устранение неисправностей и диагностика интеллектуальных выключателей GFCI от Leviton с использованием встроенного светодиодного индикатора состояния.

Светодиодный индикатор состояния интеллектуального выключателя GFCI Светодиодный индикатор включения/выключения выключателя HandelGFСостояние устройстваЗеленый OFFOFFONЗеленый ВЫКЛ. – SolidRemote ВЫКЛ.Красный ВЫКЛВЫКЛОтключение по короткому замыканию/перегрузкеКрасный ВКЛ. — горит ВЫКЛ. Отключение при замыкании на землюКрасный ВКЛ. – Мигает ВЫКЛ. Задержка 0,1 сек. – Замените выключательКрасный ВКЛ. – мигает. ВЫКЛ. Задержка – 3 сек. – неправильное подключение нейтрали.  Белый  ВЫКЛ.ВЫКЛ.Ручное ВЫКЛ.

Меры предосторожности:

• Всегда отключайте электропитание, выключив главный выключатель перед выполнением любых электромонтажных работ.
• Никогда не устанавливайте выключатели AFCI, GFCI, AFCI/GFCI или GFPE в цепях с общей нейтралью, это может привести к ложным или нежелательным отключениям.
• Не используйте разветвленные автоматические выключатели AFCI/GFCI для оборудования жизнеобеспечения в больницах и медицинских учреждениях, поскольку нежелательное отключение устройства приведет к отключению питания оборудования.
• GFCI и AFCI должны устанавливаться только с использованием медных или медных проводников.
• Если вы не уверены в правильности какого-либо действия, проконсультируйтесь с лицензированным электриком, чтобы убедиться, что установка соответствует применимым местным электротехническим нормам и правилам.
• Соблюдайте особую осторожность при работе с электричеством. Неправильное обращение может привести к серьезным травмам, материальному ущербу или смерти.
• Если вы не уверены в правильности какого-либо действия, проконсультируйтесь с лицензированным электриком, чтобы убедиться, что установка соответствует применимым местным электротехническим нормам и правилам.
• Автор не несет ответственности за любые убытки, травмы или ущерб, возникшие в результате использования или неправильного толкования этой информации или неправильной установки какой-либо схемы.
