Стабилизатор LM7815: полное руководство по применению, характеристикам и схемам

Введение: стабилизатор 7815

LM7815 — линейный стабилизатор серии LM78xx (три вывода, фиксированное выходное напряжение). «78» = положительное напряжение, «15» = 15 В. Выход: +15 В. Корпуса: TO-220, TO-3, TO-220FP, D2PAK.

Выходной ток до 1,5 А. Значительные тепловые потери — нужен радиатор (особенно при больших токах/падении напряжения). Пример: локальная стабилизация на плате (устраняет проблемы однточечной регуляции). Важен для логики и Hi-Fi.

Важно: входное напряжение 17–35 В. Ниже 17 В — нестабильный выход. Минимум +2 В над выходом. Выше 35 В — риск повреждения.

Характеристики LM7815

• Выходное напряжение: +15 В.
• Входное: мин. 17 В, макс. 35 В.
• Макс. выходной ток: 1,5 А.
• Встроенная защита: короткое замыкание, перегрев.
• Ток покоя: 8 мА.
• Ограничение тока КЗ и термозащита.
• Макс. температура перехода: 125 °C.
• Корпуса: TO-220, TO-220FP, D2PAK, TO-3.

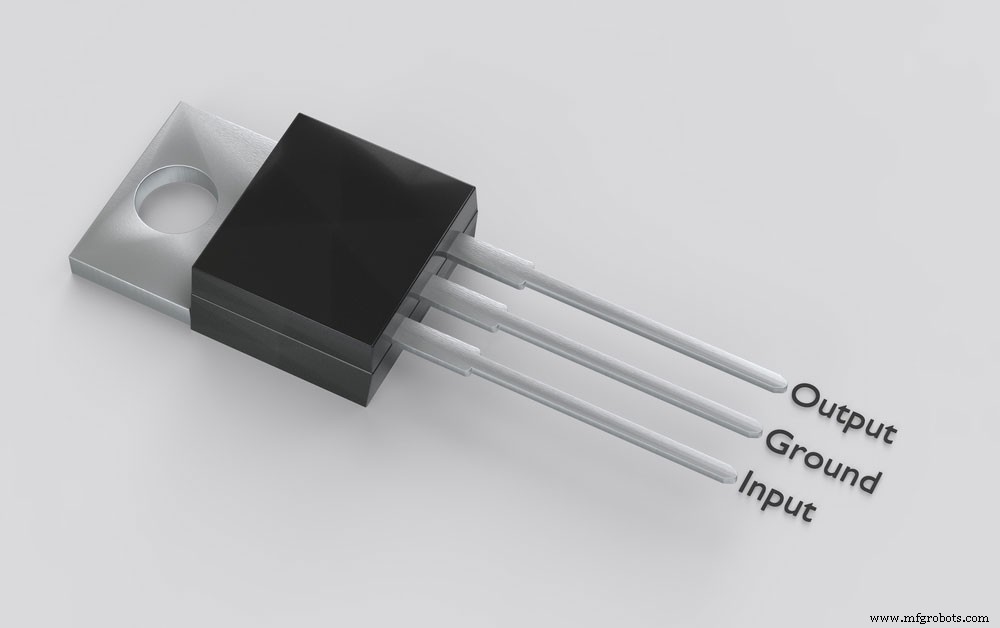

Распиновка LM7815

Как использовать LM7815

Обязательно два керамических конденсатора: входной 0,33 мкФ (убирает индуктивность входных проводов), выходной 0,1 мкФ (стабильность). Размещайте максимально близко к выводам. Керамика быстрее электролита.

Дополнительные советы

• Радиатор обязателен для длительной работы / больших токов.
• Нагрузка ≤ 1,5 А, вход ≤ 35 В.
• Рабочая температура: 0…125 °C.
• Хранение: –65…+150 °C.

Применение LM7815

• Ограничитель тока в схемах.
• Двухполярное питание (regulated dual supply).
• Стабильный источник +15 В для МК и датчиков.
• Защита от обратной полярности выхода.

Резюме

LM7815 (+15 В) — ключевой компонент серии LM78xx. Описаны подключение, конденсаторы, теплоотвод, режимы. За вопросами — обращайтесь!
