Диод 1N5402: характеристики, применение и аналоги

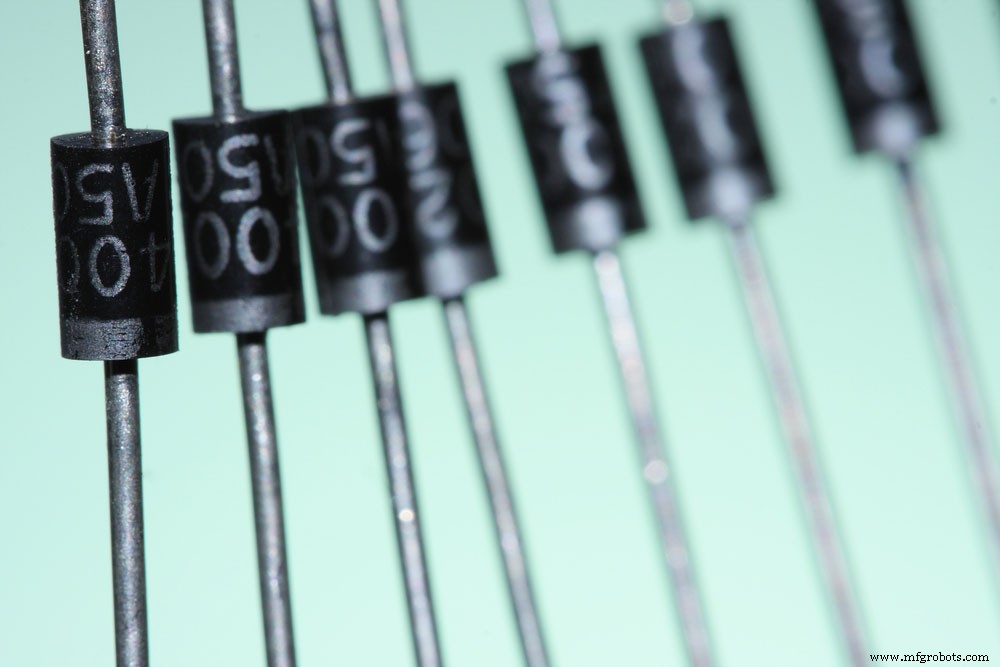

Что такое диод 1N5402?
1N5402 — выпрямительный диод общего назначения: 200 В, 3 А, рассеиваемая мощность 6,25 Вт. Основное назначение — выпрямление переменного тока в постоянный. Блокирует обратный ток — защита от переполюсовки. Недостаток: медленное восстановление (slow recovery) — не для высокочастотных схем. Вытесняется лучшими диодами.

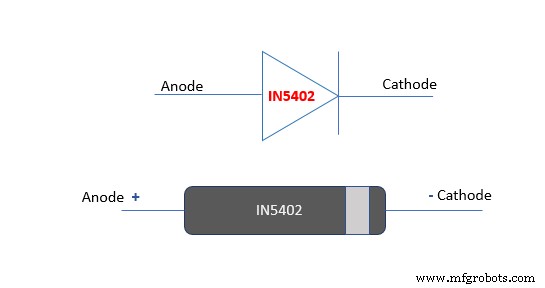

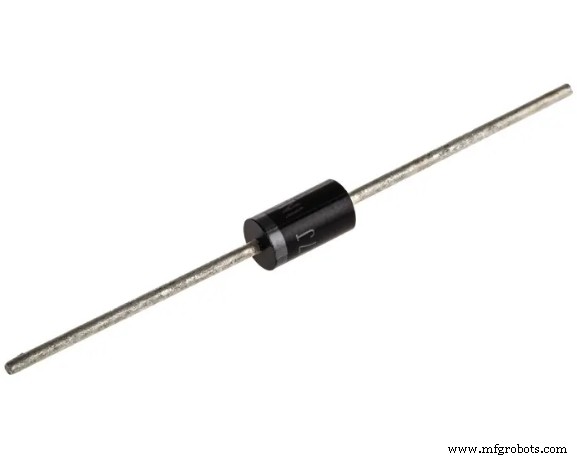

Распиновка 1N5402

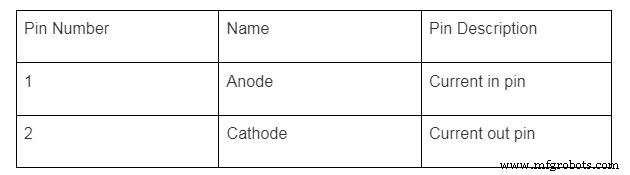

Два вывода: анод и катод. Катод к источнику → диод закрыт (обратное смещение). Катод — выход. Диоды чувствительны к перегрузкам по мощности.

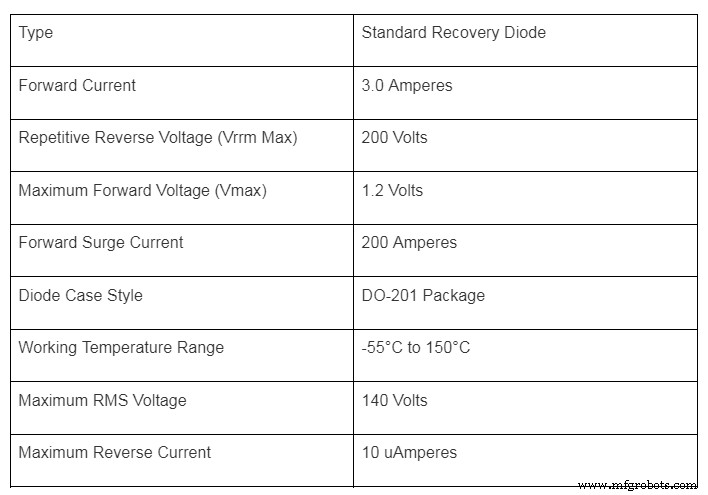

Характеристики 1N5402
- Пиковое обратное напряжение: 200 В.
- Средний прямой ток: 3 А.
- Пиковый импульсный ток: до 200 А (неповторяющийся).
- Прямое падение напряжения: ~1,1 В при 3 А.
- Рассеиваемая мощность: 6,25 Вт.
- Температура работы: –65…+175 °C.
- Корпус: DO-201AD (пролетный монтаж).
Аналоги 1N5402
1N5403, 1N5404, 1N5405, 1N5406, 1N5407, 1N5408. Различаются пиковым обратным и повторяющимся напряжением. Для 12–24 В схем подойдут все. Для высоковольтных — выбирайте с запасом по пиковому напряжению.
Применение
- Защита от обратной полярности.
- Предохранительное устройство.
- Стабилизатор тока.
- Полумостовые и полномостовые выпрямители.
- Схемы высоковольтного питания.
Заключение
1N5402 — универсальный выпрямительный диод для большинства схем. Низкий утеточный ток и высокая токоспособность — для управления питанием. Вопросы — пишите!
