Установка двухфункциональных интеллектуальных выключателей AFCI/GFCI в интеллектуальном центре нагрузки 120/240 В

Установка двухфункциональных интеллектуальных автоматических выключателей AFCI/GFCI в интеллектуальном центре нагрузки 120/240 В

Что такое прерыватель AFCI/GFCI двойного назначения?

Выключатель двойной функции AFCI/GFCI объединяет защиту от дугового замыкания (AFCI) и прерывателя цепи от замыкания на землю (GFCI) в одном устройстве. Установленный на сервисной панели, он защищает всю ответвленную цепь — от выключателя до конечной розетки — в соответствии с требованиями безопасности Национального электротехнического кодекса (NEC).

Часть AFCI обнаруживает опасную дугу, вызванную ослаблением соединений, повреждением проводников или ухудшением изоляции. При обнаружении аномальной дуги автоматический выключатель срабатывает, разрывая цепь и снижая риск возгорания.

Часть GFCI контролирует баланс тока между горячим и нейтральным проводниками. Дисбаланс примерно в 5 миллиампер, свидетельствующий об утечке на землю, вызывает практически мгновенное срабатывание для защиты людей от поражения электрическим током. Объединив обе технологии, автоматический выключатель двойного назначения обеспечивает комплексную защиту от возгорания и поражения электрическим током в одной цепи.

Требования к коду

NEC 210.8 требует защиты GFCI, а NEC 210.12 требует защиты AFCI в спальнях, кухнях, прачечных и подобных местах. Когда ответвленной цепи необходимы оба типа защиты, автоматический выключатель двойного назначения обычно является наиболее эффективным решением, устраняющим необходимость в отдельных устройствах.

Для жилых единиц цепь, которая обслуживает требуемое GFCI место в зоне AFCI, должна иметь обе защиты. Например, все розетки на 120 В, 15 А и 20 А, обслуживающие кухонные столешницы, требуют двойной защиты. Электрик может установить либо выключатель AFCI с розеткой GFCI, либо выключатель двойного назначения в соответствии со стандартами NEC 210.8 и 210.12.

Полезно знать: Комбинированный выключатель AFCI/GFCI соответствует требованиям NEC 210.12 (AFCI) и NEC 210.8 (GFCI) в одном устройстве, что упрощает соблюдение требований.

Умные выключатели AFCI/GFCI

Leviton предлагает интеллектуальные выключатели AFCI/GFCI второго поколения (например, LB115-DST на 15 А и LB120-DST на 20 А), которые поддерживают дистанционное управление через приложение My Leviton. Эти автоматические выключатели рассчитаны на ток короткого замыкания 10 кА и позволяют включать и выключать автоматический выключатель, планировать работу и просматривать историю работы — и все это со смартфона.

Полезно знать: Для интеллектуальных выключателей AFCI/GFCI требуется центр нагрузки Leviton (например, LP220-BPD) и либо концентратор LDATA, либо монитор энергопотребления всего дома (LWHEM) для полной интеллектуальной функциональности.

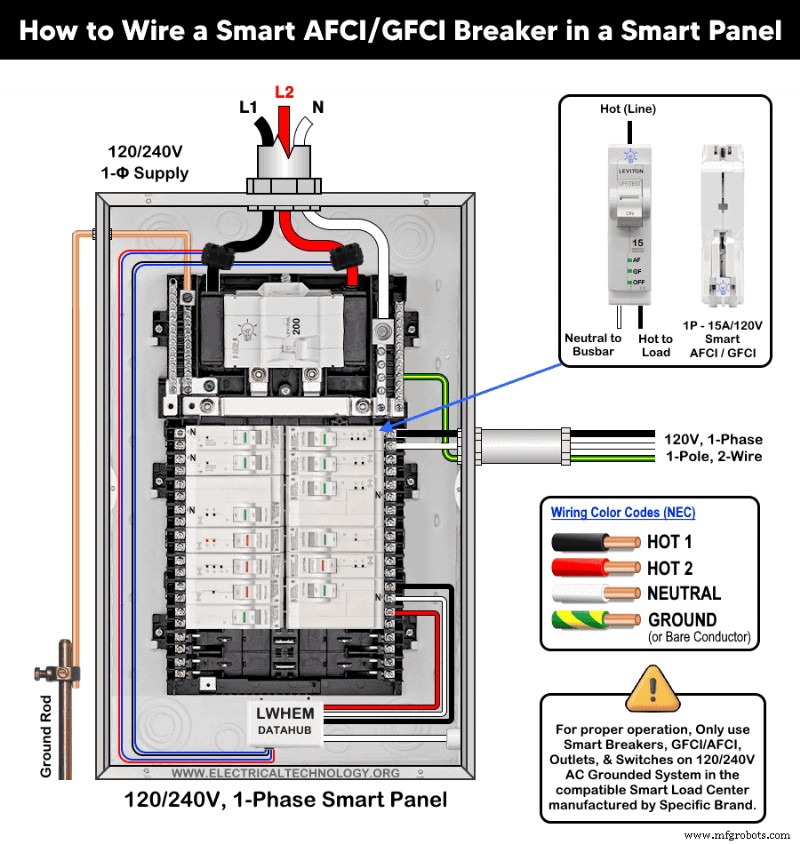

Подключение двойного интеллектуального прерывателя AFCI/GFCI

Установка выключателя

• Выключите главный выключатель на панели или верхний разъединитель. Убедитесь, что питание отключено с помощью бесконтактного тестера.
• Снимите крышку панели, чтобы получить доступ к отсекам выключателей. Однополюсный выключатель занимает один слот и фиксируется на одной шине.
• Переведите рукоятку выключателя в положение ВЫКЛ и зафиксируйте выключатель на шине.
• Затяните все винты клемм с усилием 25 дюймов-фунтов (или следуйте значению крутящего момента, указанному на задней панели устройства).

Подключение проводников нагрузки

Интеллектуальные выключатели AFCI/GFCI второго поколения доступны только в виде однополюсных устройств с номиналом 15 А или 20 А. Схема подключения проста:

• Снимите примерно 0,4 дюйма (≈10 мм) изоляции с проводников нагрузки.
• Подсоедините горячий (черный) провод к латунному винту выключателя.
• Подключите нейтральный (белый) провод к серебряному винту на выключателе.
• Подключите землю (голую или зеленую) к заземляющей шине панели.

Внимание: Нейтраль нагрузки должна быть подключена к нейтральной клемме выключателя (с маркировкой «N»), а не к нейтральной шине панели. Заземляющий проводник должен быть подключен к заземляющей шине панели, а не к выключателю.

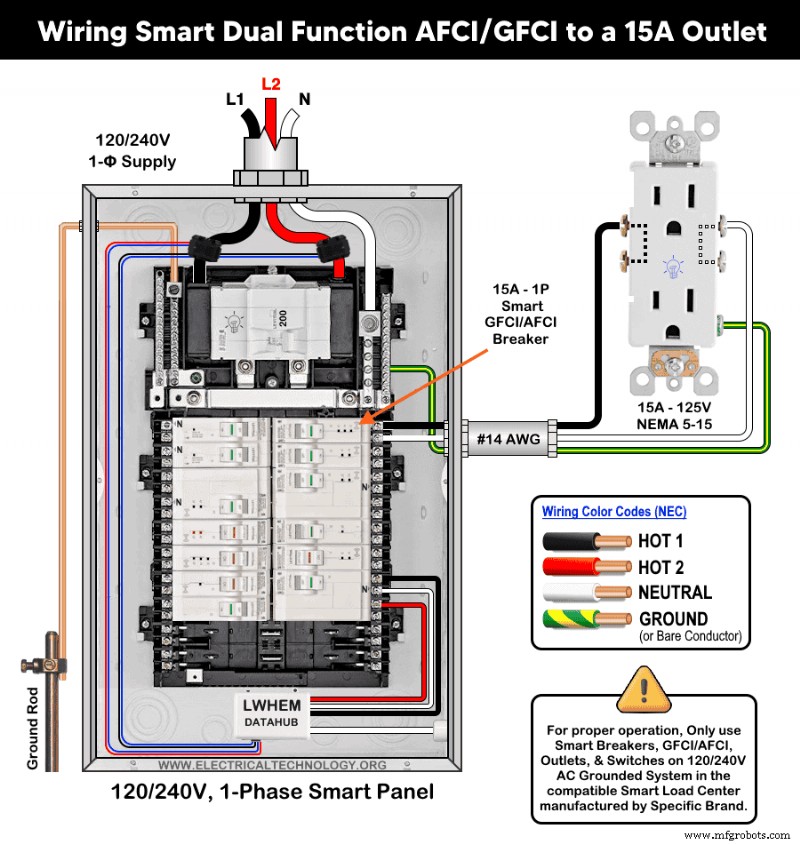

На схеме подключения ниже показан 1-полюсный интеллектуальный автоматический выключатель AFCI/GFCI на 120 В, подключенный с помощью проводников № 14 AWG для защиты розетки 15 А/120 В (NEMA 5–15).

Установите на место крышку панели, убедившись, что этикетки и ручки остаются видимыми. Восстановите питание главного выключателя и установите интеллектуальный выключатель AFCI/GFCI в положение ВКЛ. Если автоматический выключатель не остается включенным или немедленно срабатывает, дважды проверьте соединения нейтрали и нагрузки. Инструкции см. в таблице устранения неполадок светодиодного индикатора состояния ниже.

Проверка выключателя

После восстановления питания панели переведите ручку выключателя из положения ВЫКЛ. в положение ВКЛ.

• Если выключатель остается включенным, а окошко ручки горит зеленым светом, проводка правильная и выключатель исправен.
• Если выключатель не сбрасывается, еще раз проверьте проводку, сверьтесь с таблицей светодиодных индикаторов состояния или обратитесь к лицензированному электрику.

Таблица устранения неполадок со светодиодным индикатором состояния

В следующей таблице объясняется диагностическое значение каждого состояния светодиода интеллектуального выключателя AFCI/GFCI.

Рукоятка выключателя	Индикатор автофокусировки	Светодиод GF	Индикатор ВКЛ/ВЫКЛ	Состояние устройства
Зеленый	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВКЛ.
Зеленый	ВЫКЛ.	ВЫКЛ.	ВКЛ. – горит	Удаленное выключение
Красный	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	Отключение по короткому замыканию/перегрузке
Красный	ВКЛ. – горит	ВЫКЛ.	ВЫКЛ.	Отключение при дуговом замыкании
Красный	ВЫКЛ.	ВКЛ. – горит	ВЫКЛ.	Отключение при замыкании на землю
Красный	ВКЛ. – Мигает	ВЫКЛ.	ВЫКЛ.	1 сек. Задержка – отключение при замыкании параллельной дуги
Красный	ВЫКЛ.	ВКЛ. – Мигает	ВЫКЛ.	3 сек. Задержка – неправильное подключение нейтрали
Красный	ВКЛ. – Мигает	ВКЛ. – Мигает	ВЫКЛ.	0,1 сек. Задержка – замена выключателя
Белый	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	Выключение вручную

Меры предосторожности

• Всегда отключайте питание, выключая главный выключатель перед любыми электромонтажными работами.
• Избегайте установки выключателей AFCI, GFCI, AFCI/GFCI или GFPE в цепях с общей нейтралью; такие настройки могут привести к нежелательным отключениям.
• Не используйте выключатели AFCI/GFCI для оборудования жизнеобеспечения в больницах или медицинских учреждениях — ненужное отключение может привести к прерыванию критического энергоснабжения.
• Устанавливайте выключатели GFCI/AFCI, используя только медные или медные проводники.
• Если вы не уверены в правильности какого-либо действия, проконсультируйтесь с лицензированным электриком, чтобы обеспечить соблюдение местных норм.
• Соблюдайте особую осторожность при работе с электричеством; неправильное обращение может привести к травмам, материальному ущербу или смерти.
• Автор не несет ответственности за любые убытки, травмы или ущерб, возникшие в результате использования или неправильного толкования этой информации или неправильной установки какой-либо схемы.
