Установка смарт-розетки Wi‑Fi 15 А в смарт-панели:пошаговое руководство по подключению

Установка смарт-розетки Wi‑Fi 15 А в смарт-панель

Что такое умная розетка?

Умные розетки Wi‑Fi обеспечивают удобство дистанционного управления, планирования и мониторинга энергопотребления в вашем доме. Они заменяют стандартные дуплексные розетки в одноместных коробках и ими можно управлять с помощью мобильного приложения или голосовых помощников, таких как Alexa, Google Assistant, Apple HomeKit, SmartThings или Sonos.

Авторитетные производители, такие как Leviton и Legrand, разрабатывают эти устройства для прямой модернизации, не требующей ступицы и минимальных структурных изменений. При желании розетку позже можно заменить обратно на обычную.

Основные требования к установке

• Электрическая коробка должна иметь достаточную емкость в кубических дюймах для дополнительных проводников.
• Для большинства интеллектуальных розеток требуется нейтральный проводник.
• Номинал цепи должен соответствовать номиналу устройства (15А или 20А).

Если вышеуказанные условия соблюдены, розетку можно установить без модификации настенной коробки.

Характеристики устройства

• Модель: Умная розетка Wi‑Fi – NEMA5‑15.
• Поляки: 2-полюсное, 3-проводное заземление.
• Напряжение: 125 В, однофазный переменный ток, 60 Гц.
• Текущее: 5А (LED/CFL) – магнитная нагрузка 15А
• Мощность: Лампа накаливания/галогенная лампа мощностью 1500 Вт или двигатель мощностью ¾ л.с.
• Размер провода: Медь #14AWG
• Прекращение: Вставные клеммы для быстрого подключения, винтовые клеммы с боковым подключением.
• Совместимость: Alexa, Google Ассистент, HomeKit, SmartThings, Sonos.

Этапы подключения интеллектуальной розетки на 15 А в интеллектуальной панели

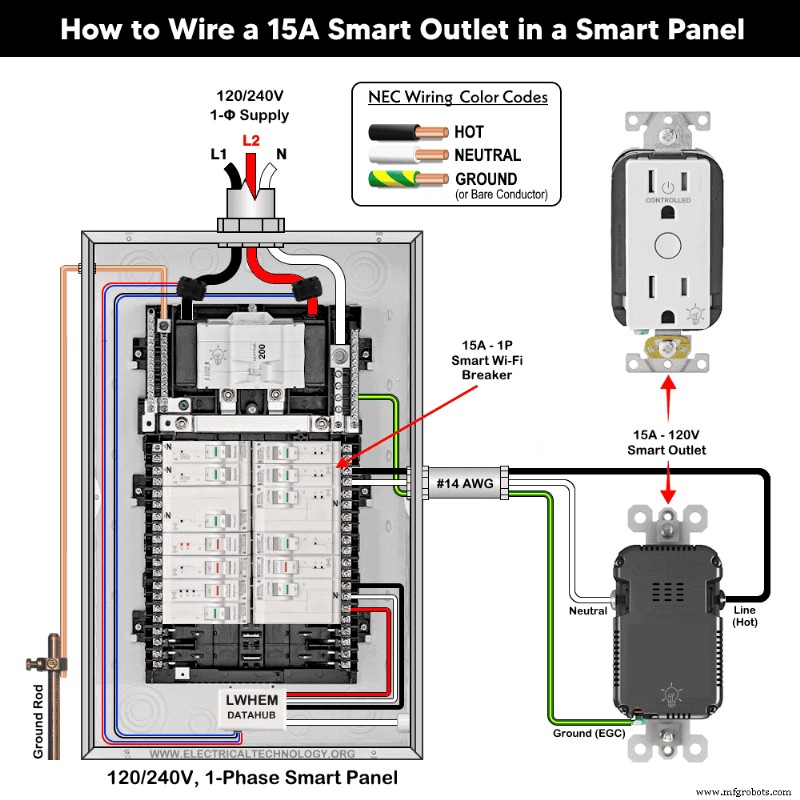

Используйте однополюсный интеллектуальный выключатель Wi-Fi на 15 А в интеллектуальной панели 120/240 В. Схема подключения ниже иллюстрирует подключение к проводникам ответвленной цепи.

⚠️ Безопасность превыше всего: Перед началом любых работ выключите главный выключатель.

Шаг 1. Подтвердите номинал цепи

Убедитесь, что розетка защищена однополюсным прерывателем на 15 А.

Шаг 2. Проверьте размер провода

Используйте медные проводники диаметром не менее 14AWG, как того требует таблица NEC Table310.16.

Шаг 3. Подключите провода

Зачистите изоляцию (3/4 дюйма для боковой проводки, 1/2 дюйма для задней проводки). Завершите работу следующим образом:

• Черный (горячий) для латунного/черного винта.
• Белый (нейтральный) по отношению к серебряному винту.
• Голая медь или зеленая/зелено-желтая (земля) к зеленому винту.

Примените указанный крутящий момент (приблизительно 14–18 дюймов·фунтов или 1,6–2 Н·м).

Шаг 4. Обеспечьте безопасность и восстановите электропитание

Смонтируйте розетку, установите крышку, включите питание и протестируйте устройство.

Подключение умной розетки к стандартной розетке

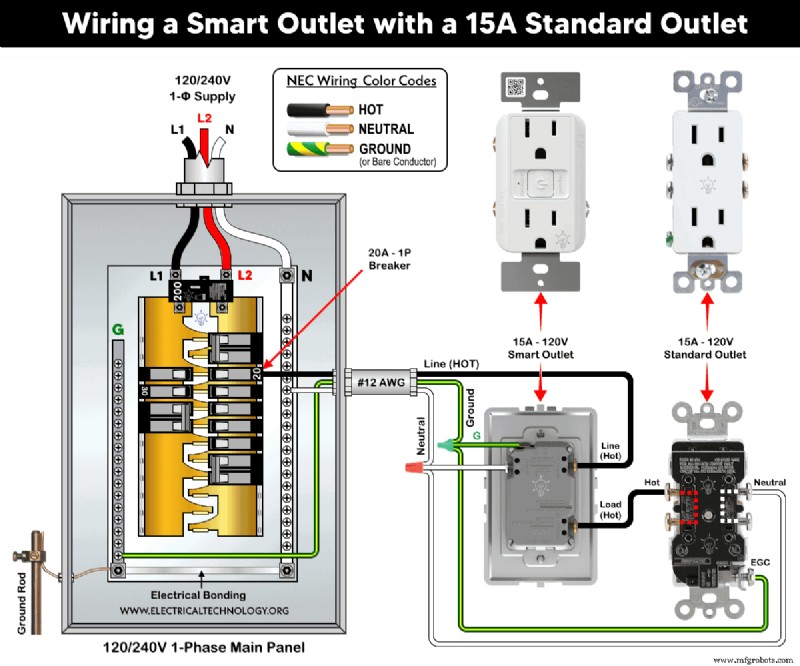

Когда интеллектуальная розетка (например, WWMRR15) соединена с обычной розеткой на 15 А, следующая схема подключения показывает правильное подключение.

• Клемма от черного (горячего) до латунного/черного цвета.
• Контакт от белого (нейтрального) до серебристого.
• Земля к зеленому винту.
• Прикрепите сторону интеллектуальной розетки к латунному винту стандартной розетки.

Настройка устройства и удаленное управление

Установите приложение My Leviton (Leviton) или приложение Home+Control (Legrand) из Google Play Store или Apple App Store. Следуйте инструкциям на экране, чтобы добавить новое устройство, затем используйте приложение для включения/выключения розетки или планирования операций.

Основные меры предосторожности при подключении

• Используйте #14AWG для цепей на 15 А и #12AWG для цепей на 20 А.
• Снимите изоляцию согласно инструкции к устройству.
• Соблюдайте требования к моменту затяжки, указанные на паспортной табличке устройства.
• Никогда не используйте розетку на 15 А с нагрузкой 20 А.
• Таблицы NEC 310.16 и 210.24.(1) предписывают медь № 14AWG (или алюминий № 12AWG) для розетки NEMA5-15R на 15 А.
• Используйте кабель № 14/2 (горячий, нейтральный, заземляющий) для цепи 15 А, 120 В.
• Розетка на 15 А поддерживает непрерывную нагрузку до 12 А и прерывистую нагрузку до 15 А (NEC 210.19(A), 215.2, 230.42(A)).
• Устанавливайте розетки на 15 А только на автоматических выключателях на 15 А.

Предупреждение о безопасности

• Всегда отключайте питание, выключая главный выключатель перед работой.
• Если вы не уверены, наймите лицензированного электрика, чтобы обеспечить соблюдение местных норм.
• Автор не несет ответственности за любые травмы или ущерб, возникшие в результате неправильного использования этой информации.
