Установка розеток Wi-Fi Smart GFCI на 15 А и 20 А — полное руководство по подключению

Как подключить интеллектуальную розетку GFCI к панелям 120/240 В

Розетки Wi‑Fi Smart GFCI сочетают в себе защиту от замыканий на землю и мобильные оповещения в режиме реального времени. При возникновении неисправности устройство мгновенно отправляет уведомление на ваш смартфон через Мой Левитон. приложение, обеспечивающее спокойствие без ущерба для безопасности.

Эти розетки идеально подходят для зон повышенного риска, таких как гаражи, подвалы и открытые пространства, где регулярные проверки проводятся редко. Их также можно объединить с другими устройствами Decora Smart для создания полностью интегрированной системы мониторинга дома.

Что такое GFCI и где его следует устанавливать?

Прерыватель цепи замыкания на землю (GFCI) контролирует баланс тока между горячим и нейтральным напряжением. При обнаружении дисбаланса он мгновенно разъединяет цепь, чтобы предотвратить поражение электрическим током. NEC 210.8(A) требует защиты GFCI на кухнях, ванных комнатах, прачечных, мастерских, подвалах, гаражах, навесах для автомобилей и открытых площадках, таких как бассейны, террасы и патио.

• Розетки GFCI защищают как подключенное к ним устройство, так и любые последующие розетки в той же цепи.
• Они не защищают от коротких замыканий и перегрузок.
• Leviton предлагает модели на 15 А (D2GF1) и 20 А (D2GF2).
• Светодиодный индикатор состояния указывает на питание, защиту и целостность проводки.
• Дополнительный звуковой сигнал можно включить в приложении My Leviton.

Основные технические характеристики

• Модель: Розетка Decora Smart Wi‑Fi GFCI – NEMA 5 15/5 20
• Поляки: 2-полюсный, 3-проводной (с заземлением)
• Напряжение: 125 В, 60 Гц, однофазный.
• Текущее: 15А или 20А
• Уровень поездки: Класс А, 5 мА ± 1 мА
• Рейтинг короткого замыкания: 10 кА
• Размер провода: #14AWG для 15 А, #12AWG для 20 А (медь)
• Прекращение: Совместимость с обратным или боковым проводом.
• Совместимость: Все устройства Decora, приложение My Leviton

Установка интеллектуального GFCI на 15 А в смарт-панель

1. Выключить питание – Перед началом работы выключите главный выключатель.
2. Проверка цепи – Убедитесь, что розетка подключена к цепи 15 А, 120 В с однополюсным выключателем и проводниками № 14AWG.
3. Определите LINE и НАГРУЗКУ – LINE подает питание от панели; НАГРУЗКА передает питание на последующие розетки. Если в коробку входит только один кабель, то это LINE. При наличии двух кабелей используйте бесконтактный тестер после короткого импульса питания, чтобы определить провод под напряжением.
4. Зачистите и заделите провода – Зачистите 19 мм (¾ дюйма) изоляции для бокового провода или 16 мм (⅝ дюйма) для обратного провода. Подключиться:
   • Винт LINE из черной (горячей) латуни.
   • Винт LINE от белого (нейтрального) до серебристого цвета.
   • Зеленый/голый (земля) винт к зеленому
   Затяните винты моментом 1,6–2 Н·м (14–18 дюймов·фунтов).
5. Подключите устройство – Закрепите розетку в коробке, прикрепите крышку.
6. Восстановить питание и проверить – Включите главный выключатель и автоматический выключатель. Нажмите кнопку СБРОС; Горящий зеленый светодиод подтверждает правильность подключения. Нажмите TEST, чтобы проверить срабатывание розеток, затем снова нажмите RESET.

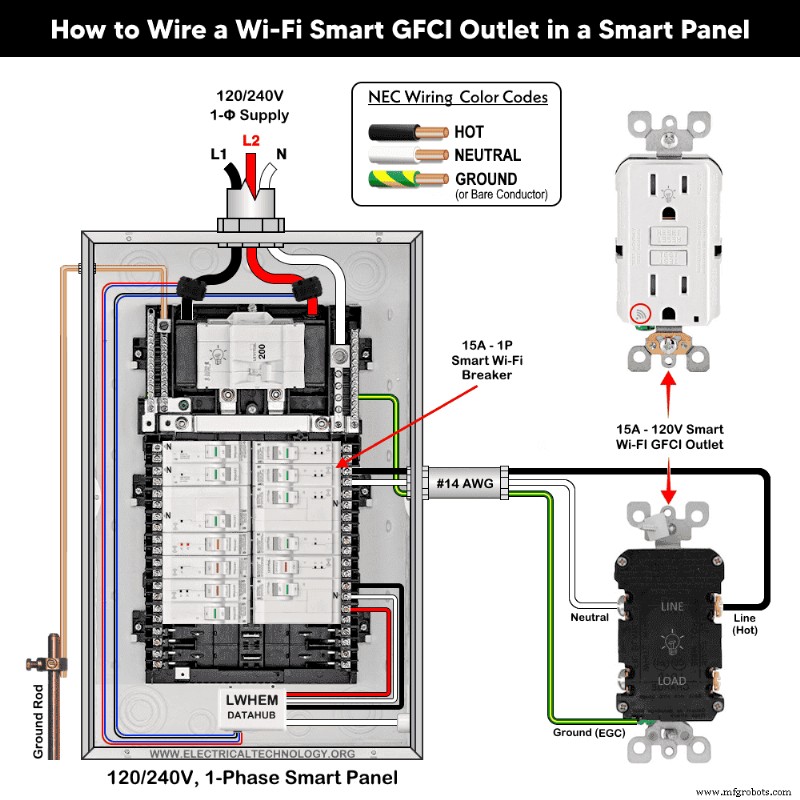

Ниже приведена схема подключения интеллектуального GFCI на 15 А, 120 В (Decora D2GF1‑KW), питаемого от однополюсного интеллектуального выключателя Wi-Fi на 15 А в интеллектуальной панели Leviton.



Светодиодные индикаторы состояния

• Горит ЗЕЛЕНЫЙ — питание включено и работает.
• Мигающий/КРАСНЫЙ – неисправность или неправильное подключение.
• ВЫКЛ. – сбой или отсутствие питания нагрузки.

Установка интеллектуального GFCI на 20 А со стандартной розеткой

Проводка стороны LINE идентична установке на 15 А. Для защиты нисходящей линии подключите клеммы НАГРУЗКИ:

1. Удалите желтую наклейку, закрывающую клеммы НАГРУЗКИ.
2. Прикрепите вывод горячего воздуха к латунному винту «НАГРУЗКА»; затем подсоедините к латунной клемме стандартной розетки на 20 А.
3. Прикрепите выходную нейтраль к серебряному винту «LOAD»; затем подсоедините к серебряной клемме стандартной розетки.
4. Соедините все провода заземления и закрепите их зеленым винтом.

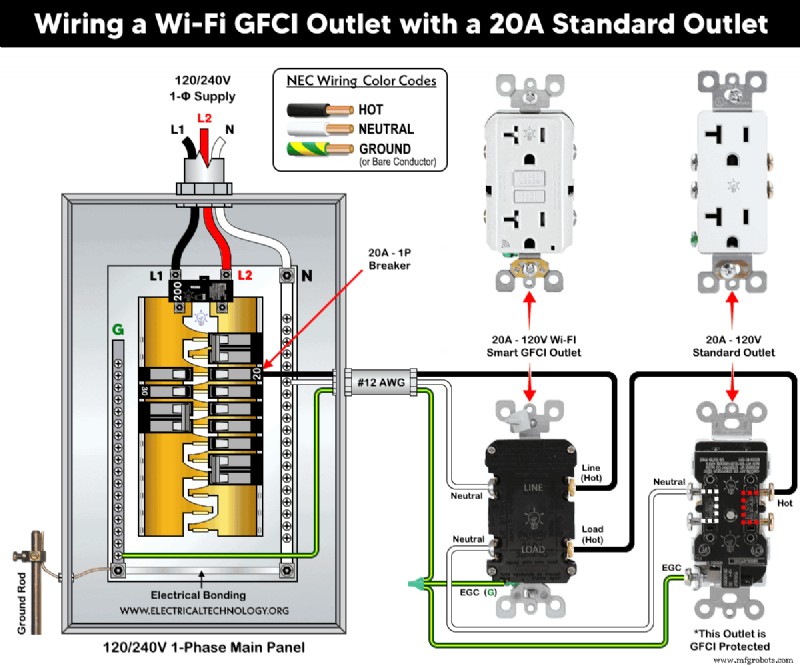

Ниже приведена схема, иллюстрирующая интеллектуальный GFCI на 20 А, 120 В, подключенный к обычной розетке на 20 А к однополюсному выключателю на 20 А с использованием проводников № 12AWG.



Важное примечание

• Розетки, подключенные к клеммам НАГРУЗКИ, защищены GFCI.
• Розетки, подключенные к клеммам LINE, не защищены.

Умные функции и средства безопасности

• Используйте приложение My Leviton, чтобы добавить устройство, включить уведомления и включить звуковой сигнал.
• Дистанционное управление ВКЛ/ВЫКЛ отключено в целях обеспечения соответствия нормам и безопасности.

Меры предосторожности при установке

• Используйте #14AWG для цепей на 15 А, #12AWG для цепей на 20 А.
• Следуйте спецификациям крутящего момента устройства (14–18 дюймов·фунтов).
• Розетку на 15 А нельзя использовать в цепи на 20 А; и наоборот, вилка на 20 А не подойдет к розетке на 15 А.
• Используйте только розетки на 15 А с выключателями на 15 А; используйте только розетки на 20 А с выключателями на 20 А.

Предупреждение о безопасности

• Всегда отключайте основное питание перед работой с какой-либо цепью.
• Если вы не уверены, проконсультируйтесь с лицензированным электриком.
• Неправильная установка может привести к поражению электрическим током или возгоранию.
