Подключение интеллектуальных переключателей Wi‑Fi с нейтралью или без нее в панелях 120/240 В

Современные решения для умного дома упрощают повседневную жизнь, превращая обычные схемы освещения в отзывчивые среды с голосовым управлением. Заменив традиционные механические переключатели устройствами с поддержкой Wi‑Fi, домовладельцы смогут планировать освещение, контролировать потребление энергии и легко интегрироваться с Alexa, Google Assistant, Apple HomeKit и Matter. В этом руководстве представлены четкие инструкции по подключению интеллектуальных переключателей Leviton и Legrand, соответствующие требованиям NEC, независимо от того, есть ли на вашей панели нейтраль или нет.

Что такое умный коммутатор?

Интеллектуальный переключатель заменяет стандартный переключатель и добавляет возможность подключения к сети. Эти устройства, доступные от Leviton, Legrand и других производителей, подключаются к вашему домашнему Wi-Fi, обеспечивая удаленное управление с помощью мобильных приложений, голосовых помощников и платформ автоматизации. Они поддерживают планирование, создание сцен, группировку устройств и работу в нескольких местах, что делает их идеальными для спален, кухонь, коридоров и наружных схем.

Интеллектуальные переключатели предлагают ощутимые преимущества:экономию энергии, повышенную безопасность и удобство без помощи рук. В продвинутых системах с поддержкой Matter они образуют ячеистые сети, которые поддерживают связь с малой задержкой в больших домах.

Полезно знать:

• Умные переключатели отличаются от обычных переключателей; Одно- и многосторонняя проводка требует разных подходов.
• Такие модели, как DN15S (однополюсный, без нейтрали) и D315S/D215S (трехходовой, требуется нейтраль) подходят для большинства жилых помещений.
• Включение/выключение и планирование выполняются с помощью Legrand Home+Control или приложения MyLeviton.

Основные характеристики

• Модель: Умный переключатель Wi‑Fi
• Полюс: Однополюсный, трехходовой и многоходовой (с нейтралью или без нее).
• Напряжение: 120 В, 60 Гц, однофазный переменный ток.
• Текущее: Общий ток 15 А, 5 А для светодиодов/КЛЛ/электронных балластных нагрузок.
• Загрузка: Лампа накаливания/галогенная лампа мощностью 1500–1800 Вт или двигатель мощностью ¾–½ л.с.
• Проводка: Медь №14–12AWG
• Беспроводная связь: 2,4 ГГц (802.11b/g/n), Bluetooth 5.0.
• Диапазон: 30–50 футов (≈9–15 м)
• Совместимость: Alexa, Google Assistant, HomeKit, SmartThings, Matter, IFTTT, Sonos, Schlage Encode™.

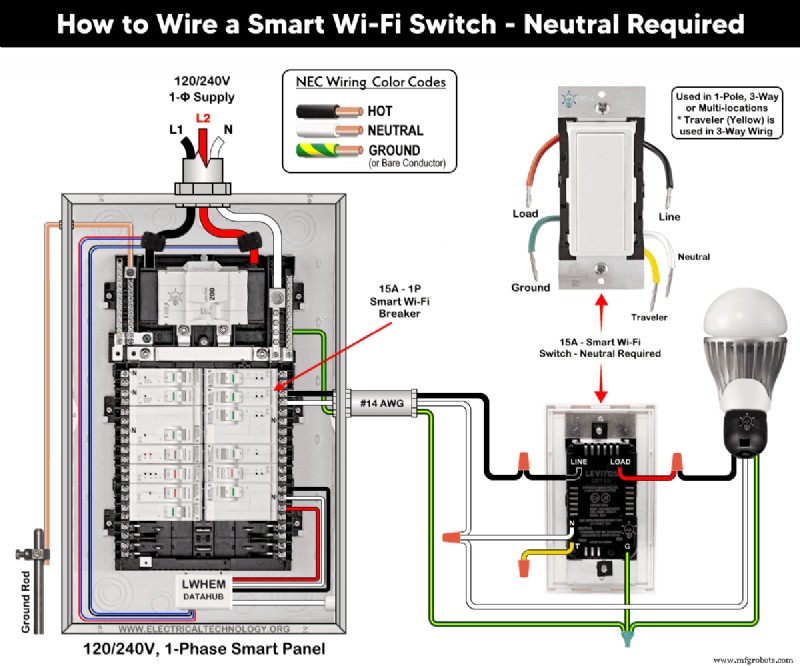

Подключение интеллектуального переключателя в интеллектуальном центре нагрузки (требуется нейтраль)

Для интеллектуального переключателя Wi-Fi 15 А, 120 В, управляемого интеллектуальным выключателем, выполните подключение следующим образом:

• Горячий (черный) от выключателя → LINE
• Нейтральный (белый) → N
• Земля (голая/зеленая) → G
• Загрузка (черный от приспособления) → ЗАГРУЗКА
• Путешественник (T ) остается неиспользованным для настроек с одиночной загрузкой.

Полезно знать: Такая же проводка применима к моделям Leviton D315S, D215S, DN15S, ZW15S, D26HD, D2SCS и т. д.

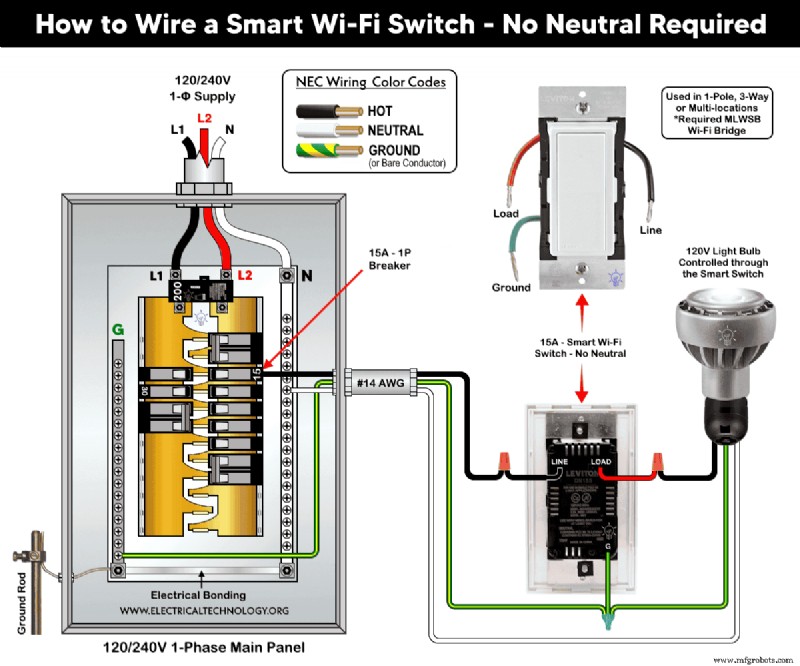

Подключение интеллектуального переключателя к обычной панели (без нейтрали)

Следуйте той же схеме, исключая нейтральное соединение. Этот метод подходит для работ по модернизации, где нейтраль отсутствует. Используйте Anywhere Switch Companion и MLWSB Wi‑Fi Bridge для дистанционного управления.

Полезно знать: Идеально подходит для старых домов, в которых отсутствует нейтральная шина.

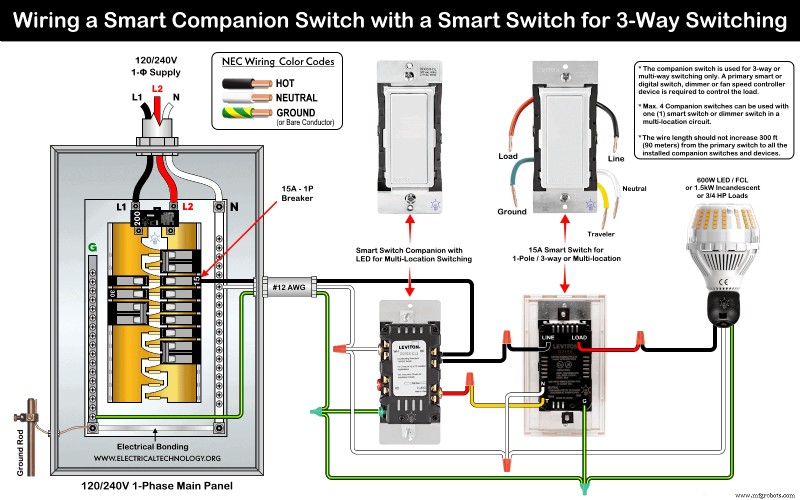

Переключение между несколькими местоположениями с помощью Smart Switch Companion

Объедините интеллектуальный переключатель 15 А (D315S/D215S) с сопутствующим устройством DD0SR, чтобы создать двустороннее управление:

• Нейтраль и клеммы нагрузки обоих устройств подключаются к нейтральной шине панели.
• ЛИНИЯ интеллектуального переключателя → горячая от выключателя; терминал BK компаньона остается неиспользованным.
• Земли обоих устройств подключены к шине заземления панели.
• Путешественник (T) на первом переключателе → YL/RD на компаньоне.
• НАГРУЗКА на интеллектуальном переключателе управляет устройством.

Полезно знать:

• При использовании цифрового диммера (DDL06) нейтральные проводники связываются вместе и остаются неиспользуемыми.
• При наличии нейтрали клеммы BK и RD остаются неподключенными в сопутствующем устройстве.

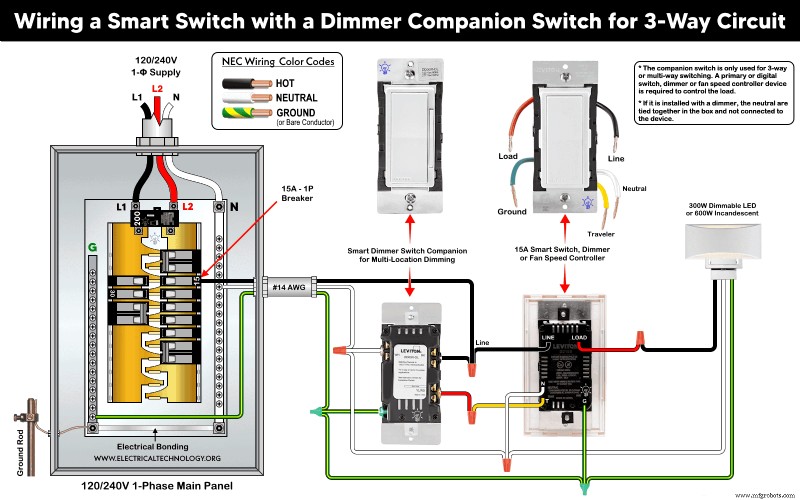

Многостороннее затемнение с помощью Smart Dimmer Companion

Используйте интеллектуальный переключатель (D315S/D215S) с диммером DD00RL для двустороннего регулирования яркости:

• LINE и BK обоих устройств подключаются к горячему выключателю.
• Нейтраль и клеммы нагрузки обоих устройств подключены к нейтральной шине панели.
• Земли обоих устройств подключены к шине заземления панели.
• Путешественник (T) на первом переключателе → YL/RD на диммере.
• НАГРУЗКА на интеллектуальном переключателе питает прибор.

Полезно знать:

• Работает с Anywhere Switch Companion и MLWSB Wi‑Fi Bridge для беспроводной работы.
• Умные переключатели Decora несовместимы со стандартными 3-позиционными или 4-позиционными переключателями.

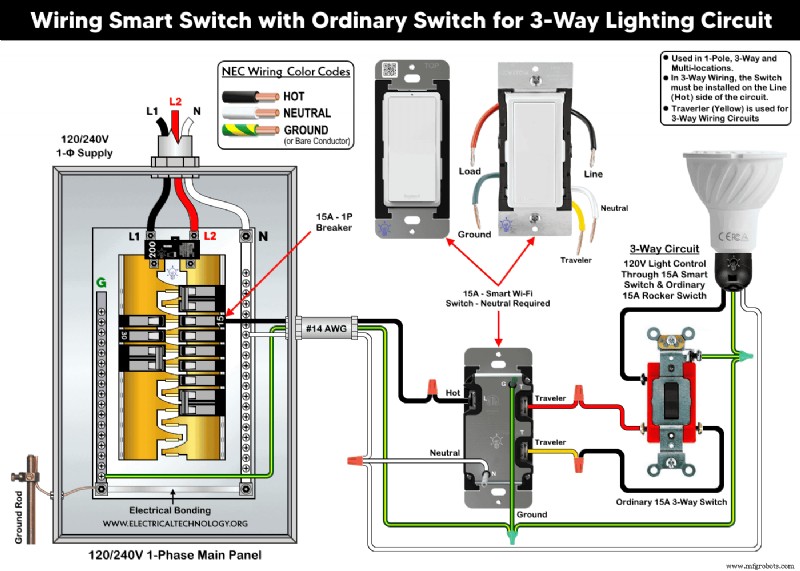

Трёхпозиционное переключение с помощью обычного переключателя

Если сопутствующее устройство нежелательно, подключите интеллектуальный переключатель к обычному трехпозиционному переключателю:

• Горячий выключатель → черный винт интеллектуального переключателя.
• Нейтраль и нагрузка → N-клеммы и серебряные винты на обоих устройствах.
• Клеммы «Земля» → G и зеленые винты на обоих устройствах.
• Двигатели интеллектуального переключателя (красный и желто-черный) подключаются к латунным винтам на трехпозиционном переключателе.
• Нагрузка от черного кулисного винта → крепление.

Полезно знать:

• Поддерживает 1-полюсное, 3-позиционное и многопозиционное управление.
• Путешественники необходимы только для трехсторонних маршрутов.
• Умный переключатель должен быть установлен на линии (горячей) стороне.

Добавление в вашу сеть и приложение

Нажмите верхнюю кнопку и удерживайте ее в течение 7 секунд, пока не загорится желтый индикатор, затем отпустите. Зеленая вспышка указывает на то, что устройство готово подключиться к вашей сети Wi‑Fi.

Установите приложение MyLeviton (для устройств Leviton) или Home+Control (для Legrand). Оба доступны в Google Play и Apple App Store.

В приложении нажмите «+» → «Добавить устройство» и следуйте инструкциям на экране. После настройки вы сможете управлять освещением откуда угодно.

Устранение неполадок с помощью индикатора состояния

Ниже приведен краткий справочник по интеллектуальным переключателям Leviton и Legrand. Подробную диагностику можно найти в руководстве производителя.

Светодиодные индикаторы Левитон

Цвет	Статус	Индикация
Зеленый (мигает)	Режим настройки	Добавить в Wi‑Fi
Зеленый (медленно мигает)	Подключение	Wi‑Fi
Зеленый/Выкл. (непрерывный)	Нормальный	Операция
Желтый (медленно мигает)	Не подключен	Wi‑Fi
Зеленый/янтарный (поочередно)	Беспроводной режим	Устройство
Красный (мигает)	Непарный	Беспроводная связь
Зеленый/красный/янтарный (поочередно)	Функция активирована	Приложение

Светодиодные индикаторы Legrand

Цвет	Статус	Индикация
Зеленый (мигает)	Настройка	Добавить в Wi‑Fi
Зеленый (сплошной)	Онлайн	Сеть
Белый (сплошной)	Подключено, но отключено	Устройство
Зеленый/красный (мигает)	Сброс	Заводские настройки
Красный (сплошной)	Нет в сети	Сброс настроек

Меры предосторожности при установке

• Прежде чем приступить к работе, отключите питание от главного выключателя.
• В соответствии со стандартами NEC 310.16, 210.24(1) и 240.4(D)(4) используйте медь №14AWG для цепи 15 А, 120 В.
• Зачистите проводники, не зачищенные на заводе:3/4 дюйма для боковой проводки, 1/2 дюйма для задней проводки.
• Затяните винты клемм моментом 14–18 дюймов·фунтов (1,6–2,0 Н·м) или согласно указаниям производителя.
• Держите, чтобы провод между выключателем и сопутствующим устройством находился на расстоянии не более 300 футов (90 м).
• Устройства на 15 А устанавливайте только на автоматический выключатель на 15 А.
• Используйте устройства только в помещении.
• Если вы не уверены, проконсультируйтесь с лицензированным электриком и ознакомьтесь с местными нормами.

Отказ от ответственности: Автор не несет ответственности за травмы или ущерб, возникшие в результате неправильной установки. Электромонтажные работы опасны; соблюдайте осторожность.
