Инсерт-молдинг vs Овермолдинг: ключевые различия и выбор правильного процесса

Овермолдинг и инсерт-молдинг — два процесса литья под давлением для изготовления коммерческих и промышленных продуктов. Оба используют одну концепцию: литье пластиковой детали поверх другой детали. Однако различаются по свойствам и функциям «другой детали», что ведет к разным применениям.

Использование процессов без понимания может привести к негативным последствиям: отказ продукта, потери времени и материалов, рост затрат. Статья проводит сравнение инсерт-молдинг vs овермолдинг для помощи в выборе правильного процесса.

Обзор инсерт-молдинга

Что такое инсерт-молдинг?

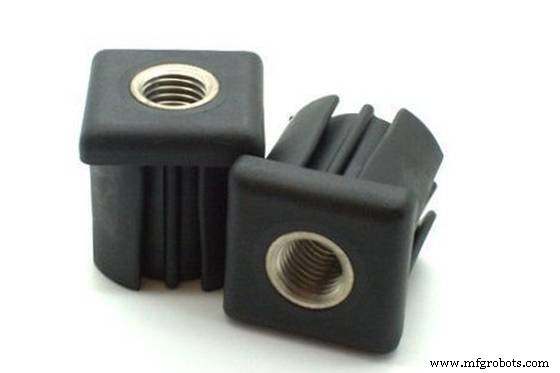

Инсерт-молдинг — процесс производства деталей путем литья пластика над непластиковой деталью (обычно металл, также называемая вкладышом/инсертом). Процесс следует обычной процедуре литья с добавлением вкладыша. Вкладыш укладывают в форму и впрыскивают расплавленный пластик. В результате вкладыш инкапсулируется пластиковым материалом. Затем происходит извлечение.

Инсерт-молдинг может быть ручным и автоматизированным. Ручной — менее затратен и дает оператору легкий контроль. Автоматизированный — обеспечивает повторяемость, снижение ошибок и общую производственную эффективность.

Применение инсерт-молдинга

Распространен в авиакосмической, медицинской, электронной, оборонной отраслях. Примеры: отвертки, пружинные контакты, клипсы, шплинты.

Преимущества инсерт-молдинга

• Подходит для создания прочных и многоразовых соединений.
• Экономично.
• Применимо для тонкостенных корпусов, которые нельзя нарезать резьбу.
• Снижает необходимость в сборочных операциях.
• Усиливает комбинацию пластика и металла, улучшая характеристики детали.
• Подходит для изделий, устойчивых к вырыванию, вибрации, влаге и пыли.

Недостатки инсерт-молдинга

• Подходит для многих продуктов, но не для других. Недостатки:
• Смола может усаживаться вокруг или проникать в вкладыш, вызывая функциональные проблемы.
• Требует высокой технической экспертизы для сложных деталей.
• Требует множественных производственных технологий: металла и пластика.

Обзор овермолдинга

Что такое овермолдинг?

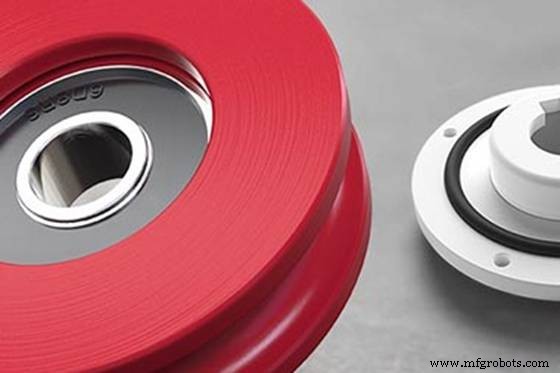

Овермолдинг — еще один распространенный процесс литья под давлением, включающий литье пластикового материала над другим пластиковым материалом. Это двухстадийный процесс литья, поэтому называется двухкомпонентным (two-shot molding).

Овермолдинг: впрыск пластика в форму для формирования первой пластиковой детали (субстрата/подложки). После затвердевания субстрат укладывают в другую форму и впрыскивают вторым пластиковым материалом (овермолдом). В итоге субстрат инкапсулируется овермолдом. Затем извлечение.

Ключевой момент: Оба процесса происходят одновременно — формирование субстрата и овермолда не разделены. Это обеспечивает слияние обоих пластиковых материалов.

Применение овермолдинга

Широкая сфера (даже синонимична инсерт-молдингу) в промышленности и коммерции. Овермолдинг-детали применяются:

• Продукты, требующие комфортный хват (пластиковые рукояти).
• Детали для сред, подверженных вибрации, теплу, удару электрическим током.
• Изделия с лучшей эстетикой за счет литья дополнительных или контрастных цветов.
• Продукты с тиснением/вдавливанием логотипа или названия компании.

Преимущества овермолдинга

• Повышение материальной гибкости за счет разных пластиков.
• Не нужно пластиковая сварка или другие соединения (клеи).
• Улучшение производительности за счет повышения долговечности.
• Создает прочное соединение между двумя пластиковыми материалами.

Недостатки овермолдинга

• Требует множественных процессов литья, увеличивая время цикла и стоимость производства.
• Требует больше инструментов из-за двухстадийного процесса, повышая затраты на разработку.
• Деламинация может возникнуть из-за колебаний в оптимальном температурном диапазоне.
• Может требовать специнструмента, которого нет у поставщиков — дополнительные затраты.
• Не все пластики совместимы друг с другом. Нужно хорошо работать с поставщиком литья для правильного выбора материала.

Различия между инсерт-молдингом и овермолдингом

Оба процесса похожи, но есть много различий, которые нужно учесть перед выбором. Различия овермолдинг vs инсерт-молдинг:

Процесс

Главное различие — технологический процесс. Овермолдинг — двухстадийный (two-shot molding): литье пластика (овермолд) на другом пластике (субстрат). Инсерт-молдинг — литье пластика на непластиковом материале. В отличие от овермолдинга, это одностадийный процесс (вкладыш изготавливается отдельно).

Скорость производства

Оба занимают время. Однако инсерт-молдинг относительно более затратен по времени из-за литья дополнительного слоя на продукт — полная инкапсуляция вкладыша. Овермолдинг подразумевает частичную инкапсуляцию. Кроме того, инсерт-молдинг не требует отдельного производства двух пластиковых деталей, в отличие от овермолдинга с субстратом и овермолдом.

Выбор материалов

Овермолдинг-детали из пластиков, способных образовывать химические связи друг с другом. Не все пластики совместимы. Например, ABS совместим с ABS, поликарбонатом, полиэтиленом, но не с POM. Большинство пластиков совместимы с непластиковыми деталями. Инсерт-молдинг дает более широкую совместимость материалов.

Важно: Ознакомьтесь с материалами литья перед выбором. Лучше проконсультироваться с поставщиком услуг литья по правильному материалу.

Стоимость

Овермолдинг — более дорогой проект из-за двух процессов литья. Помимо этого, инсерт-молдинг снижает сборочную стоимость и повышает производительность проекта, особенно в крупносерийном производстве. Оба дороже обычного литья под давлением.

Что выбрать: инсерт-молдинг или овермолдинг?

Правильный процесс зависит от приложения. Но невозможно выбрать любой для вашего проекта без анализа. Можно судить по множеству примеров инсерт-молдинг и овермолдинг деталей. Учтите факторы:

Когда использовать инсерт-молдинг

Рассмотрите инсерт-молдинг для продуктов с атрибутами/приложениями:

• Работа с готовым субстратом.
• Если субстрат содержит компьютерные части, металлы или провода.
• Итоговая деталь должна быть монолитной.
• Покрыть металл или другие непластиковые части полимером/смолой (например, отвертка).

Когда использовать овермолдинг

Рассмотрите овермолдинг для продуктов с атрибутами/приложениями:

• Резина или термопластики могут быть частью готового изделия.
• Несколько слоев цветов на готовом изделии.
• Когда производство второго слоя и субстрата происходит одновременно.
• Нет необходимости в разборке итоговой детали.
• Намерение улучшить хват и текстуру детали.
• Когда нужно добавить амортизацию и поглощение ударов в бытовые изделия.

Заключение

Овермолдинг и инсерт-молдинг — процессы литья с одной концепцией: литье пластика над другой деталью. Но различаются по процессам, стоимости, скорости, выбору материалов. Перед выбором нужно правильно понять процесс. Статья провела сравнение для помощи в выборе.

Нужны качественные инсерт-молдинг или овермолдинг детали? WayKen поможет начать. WayKen предлагает качественные услуги литья под давлением с помощью экспертов. Команда поможет выбрать лучший процесс для проекта. Вы получите экономичные и качественные литые детали. Также предлагаем ЧПУ-обработку, вакуумное литье, 3D-печать. Загрузите дизайн сегодня для мгновенного расчета!

FAQ

Что такое двухстадийное литье под давлением (two-shot injection molding)?

Двухстадийное литье — другое название овермолдинга. Также dual-shot, multi-shot, double-shot molding. Просто одновременное литье пластиковой детали (овермолд) на другой пластиковой детали (субстрат). Процесс одновременен, позволяет инженерам создавать многоматериальные или многоцветные детали без сборки.

Что такое вкладыши (inserts) в литье под давлением?

Вкладыши — непластиковые детали, важные для инсерт-молдинга. Укладывают в форму и впрыскивают пластиком. Часто простые: резьба, стержень. Но могут быть сложными: батарея.
