Выбор между овермолдингом и инсерт-молдингом: руководство по оптимальному производственному решению

Использование инструментов в быту стало комфортнее благодаря внедрению технологий инсерт-молдинга и овермолдинга. Однако при сравнении этих методов часто возникает путаница — и это понятно: оба процесса относятся к литью под давлением и имеют схожие области применения.

Более детальный анализ показывает существенные различия в технологиях и сценариях использования. В этой статье мы подробно разберем отличия овермолдинга от инсерт-молдинга, области применения каждого метода, их преимущества и недостатки.

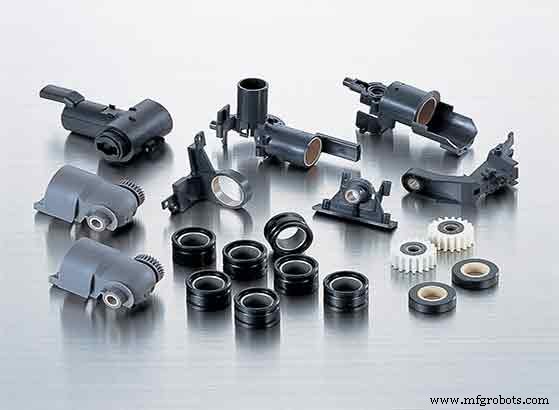

Что такое инсерт-молдинг?

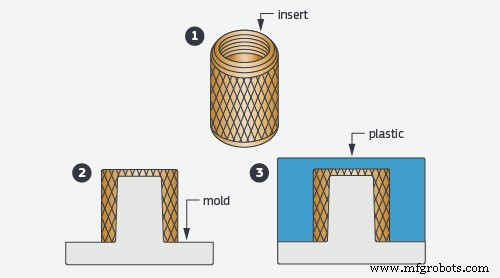

Инсерт-молдинг — это технологический процесс, при котором в формообразующую полость устанавливаются заранее изготовленные вкладыши (чаще всего металлические), а затем заливаются полимером. Вкладыши размещаются до начала затвердевания изделия, что позволяет исключить отдельные операции сборки после формовки.

После установки вкладышей в форму происходит наплавление полимерного слоя, образующего единый монолитный компонент.

Существует два способа реализации: ручной и автоматизированный. Ручной инсерт-молдинг дешевле на старте, но автоматизированный обеспечивает высокую повторяемость, минимизирует человеческий фактор и повышает производительность.

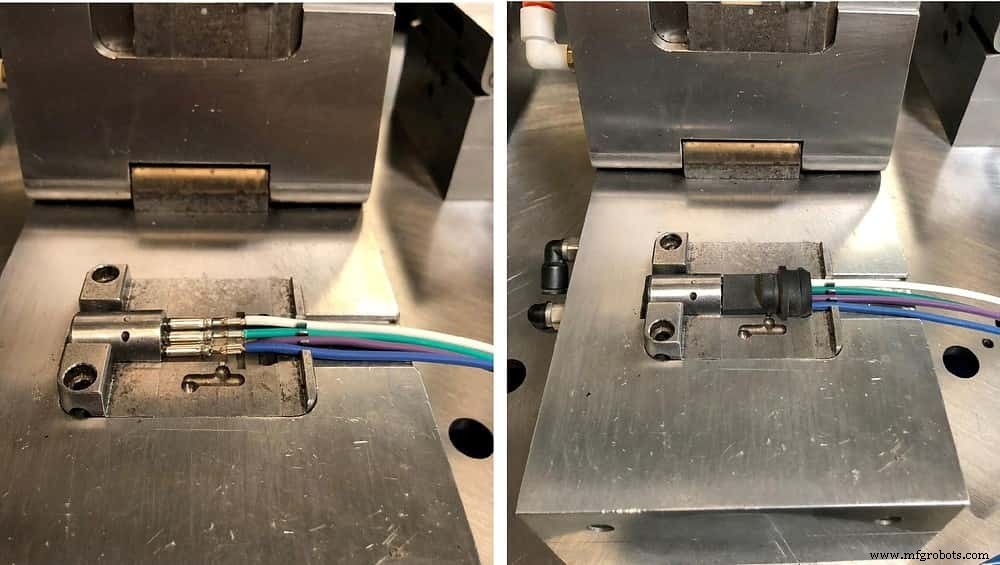

Процесс: вкладыши устанавливаются на сердечники формы (ручным или роботизированным способом), форма замыкается, полимерные гранулы пластифицируются и вводятся под давлением. После затвердевания изделие извлекается — вкладыш полностью инкапсулирован полимером.

Классический пример — пластиковая рукоятка отвертки, наплавленная на металлический стержень.

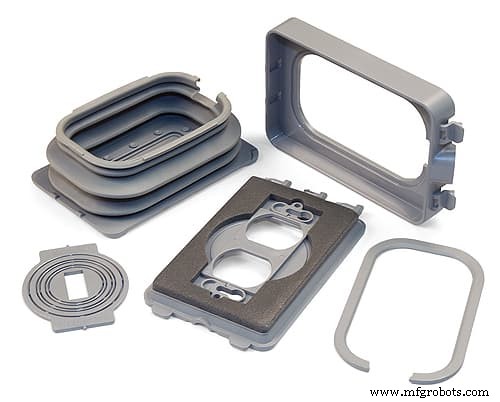

Что такое овермолдинг?

Овермолдинг (многослойное литье) — это процесс создания единого изделия из двух и более материалов путем последовательного формовки слоев друг на друге.

Процесс состоит из двух этапов:
1. Литье и затвердевание базового субстрата (обычно жесткий пластик).
2. Напрямую формовку второго слоя (мягкий термопласт, ТПЭ, силикон) на поверхности первого.

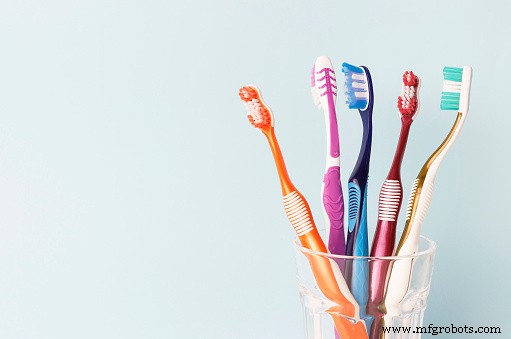

Типичный пример — зубная щетка: жесткая основа и мягкая резиновая накладка для хвата.

Овермолдинг снижает себестоимость за счет отказа от клеев и крепежей. Комбинация жесткой основы и эластичного покрытия делает технологию универсальной для бытовых товаров: бритвы, ручной инструмент, бытовые приборы.

Общие черты: применение инсерт-молдинга и овермолдинга

Несмотря на технологические различия, оба метода находят применение в одних и тех же отраслях.

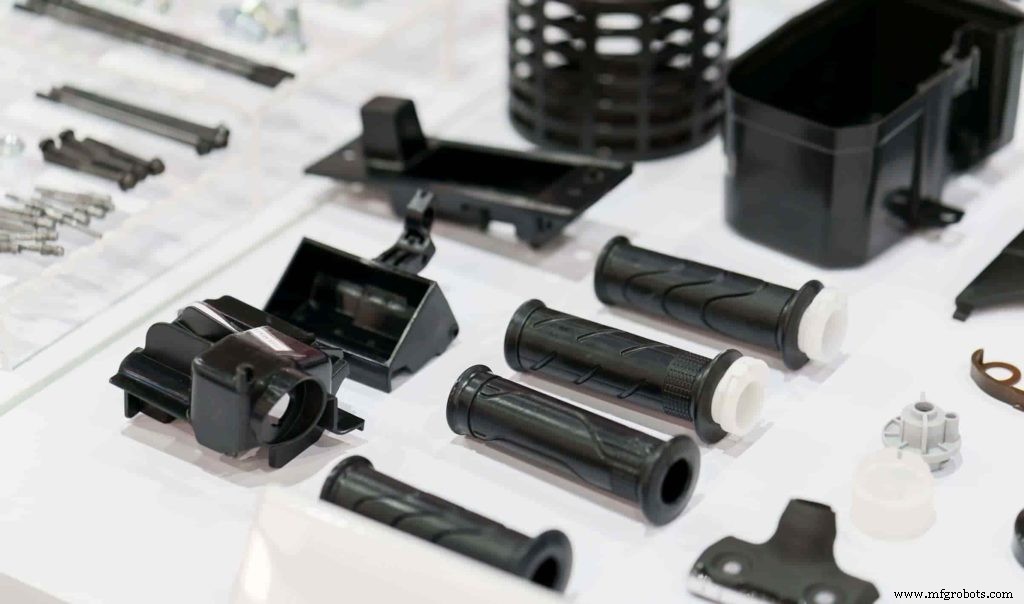

Автомобилестроение

Оба процесса используются для производства компонентов, сочетающих металл и полимеры: ручки, панели приборов, элементы двигателей, корпуса батарей (инсерт-молдинг).

Косметическая индустрия

Создание дизайнерской упаковки с множеством цветов и текстур: флаконы духов, кисти для макияжа, пудрицы.

Потребительские товары

Зубные щетки, контейнеры, чехлы для смартфонов, садовые стулья, стремянки — везде, где нужны комбинированные материалы и цвета.

Электроприборы

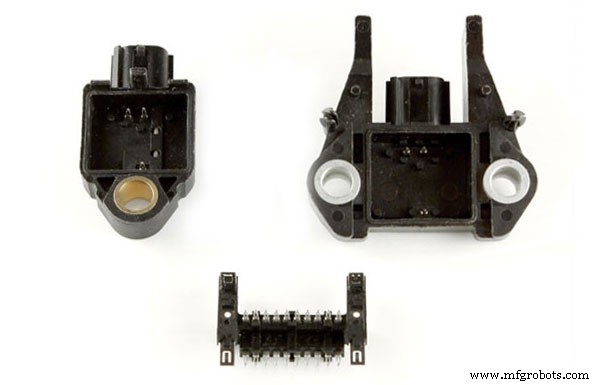

Инсерт-молдинг обеспечивает изоляцию проводов и контактов: полимерная оболочка на металлических токоведущих частях повышает безопасность.

Оба метода — стоимость-эффективные решения для прототипирования и серийного производства. RapidDirect обладает компетенциями для реализации проектов любой сложности в указанных отраслях. Опытная команда гарантирует качество по конкурентным ценам.

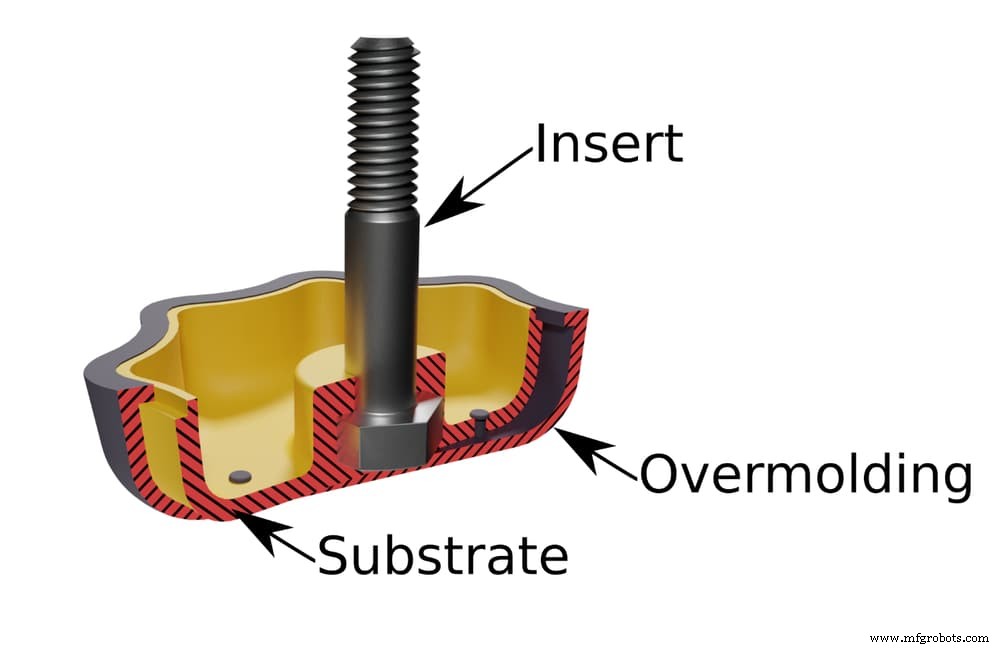

Ключевые различия: овермолдинг vs инсерт-молдинг

Различия затрагивают процесс, скорость, выбор материалов и стоимость.

Процесс

Овермолдинг — двухэтапный: субстрат формосуется и отвердевает, затем на него наплавляется второй слой. Инсерт-молдинг — одноэтапный: вкладыш устанавливается в открытую форму, затем заливается полимером.

Скорость

Инсерт-молдинг требует отдельного изготовления вкладышей, что увеличивает цикл. Овермолдинг быстрее за счет прямого наплавления второго слоя, но требует строгого соблюдения технологических параметров.

Выбор материалов

Овермолдинг не требует клеев — слои срастаются на молекулярном уровне, обеспечивая долговечность и эластичность. Инсерт-молдинг исключает механические крепежи за счет механической блокировки вкладыша в полимере. Изделия овермолдинга обычно прочнее за счет адгезии материалов.

Стоимость

Инсерт-молдинг дешевле при крупных сериях (тысячи деталей в сутки) за счет исключения сборки. Овермолдинг дороже из-за двух этапов и более сложного инструментария.

Преимущества и недостатки каждого метода

Инсерт-молдинг: плюсы

• Снижение затрат: высокая производительность, исключение операций сборки.
• Ускорение сборки: деталь выходит из формы готовой к эксплуатации.
• Комбинированные свойства: металл дает прочность и проводимость, пластик — легкость, эргономику и дизайн-свободу.

Инсерт-молдинг: минусы

• Множество технологий: изготовление вкладышей требует литья, механической обработки — повышает стоимость единицы.
• Сложность проектирования: необходимо учитывать DFM-принципы для интеграции разных технологий.

Овермолдинг: плюсы

• Материальная гибкость: комбинация свойств нескольких материалов в одном изделии.
• Отказ от клеев: химическое срастание слоев повышает надежность и снижает себестоимость.
• Повышенная производительность: двухматериальные изделия превосходят однослойные по эргономике, герметичности, вибрациям.

Овермолдинг: минусы

• Длинный цикл: два этапа формовки увеличивают время и требуют дополнительного инструментария.
• Риск деламинации: при несоответствии температурных режимов или несовместимости материалов возможен расслоение. Требуются механические замки для надежности.

Как выбрать: инсерт-молдинг или овермолдинг

Решение принимается на основе различий технологий и требований к изделию.

Выбирайте овермолдинг, если:

• Нужен мягкий слой (резина, ТПЭ) на жестком основании.
• Требуется многоцветное изделие.
• Оба слоя производятся в одном цикле.
• Итоговое изделие неразборное.

Выбирайте инсерт-молдинг, если:

• Субстрат (металл, плата, провод) заранее изготовлен.
• Вкладыш содержит электронику, металл, провода.
• Нужен монолитный неразборный компонент.

Заключение

Овермолдинг и инсерт-молдинг — эффективные технологии литья под давлением для широкого спектра задач. Выбор зависит от конструкции изделия и его назначения. Из-за схожести процессов ошибки допускаются часто — рекомендуем консультацию с экспертами RapidDirect для оптимального решения.

Услуги литья под давлением высокого качества

RapidDirect предлагает профессиональные услуги литья под давлением с поддержкой опытных технологов. Мы производим детали, превосходящие ожидания клиентов, и помогаем выбрать оптимальную технологию.

Дополнительно: ЧПУ-обработка, листовой металл, 3D-печать. Преимущества: конкурентные цены, автоматический DFM-анализ, минимальные сроки. Загрузите 3D-модель — получите расчет мгновенно!

FAQ

Процесс наплавления термопластичного эластомера (ТПЭ) на готовый пластиковый субстрат. При охлаждении формируется сильная химическая связь между материалами.

Нет. Инсерт-молдинг — наплавление на готовый вкладыш. 2K-молдинг — одновременная впрыска двух материалов в многосекционную форму специализированным оборудованием.

HDPE, PEEK, PMMA (акрил), ABS, PBT и другие термопласты с хорошей адгезией к мягкому второму слою.
