Измерение частоты цифровым мультиметром: пошаговое руководство

Измерение частоты с помощью цифрового мультиметра

Частота — число периодов колебаний в секунду (Гц). Разные мультиметры поддерживают эту функцию. Переменный ток и сигналы имеют частоту, критичную для работы устройств. Мультиметр позволяет измерять напряжение, ток, сопротивление, емкость, частоту, температуру, прозвонку и тестировать компоненты.

В статье разберем, как мультиметр измеряет частоту и какие факторы влияют на точность.

Принцип работы

DMM с функцией частоты содержит детектор пиков (peak-detection circuit). Прибор измеряет время между двумя соседними пиками (вершинами) входного сигнала. Детектор фиксирует первый пик — запускает таймер, второй — останавливает. Частота f = 1 / T, где T — измеренное время между пиками.

Как измерить частоту

На диске и разъемах прибора должна быть отметка «Hz». Часто совмещена с «VAC» или «V~».

Два способа в зависимости от конструкции прибора.

Метод 1: Выделенная позиция на диске (или через Shift)

1. Включите прибор.

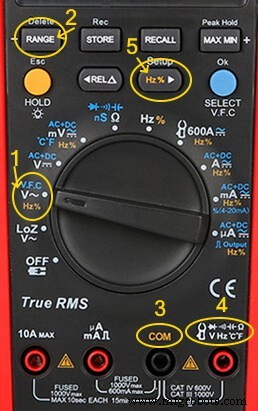

2. Переведите диск на «Hz». Если совмещено с VAC/V~ — нажмите Shift/Select для активации частотомера. На дисплее появится «Hz».
3.

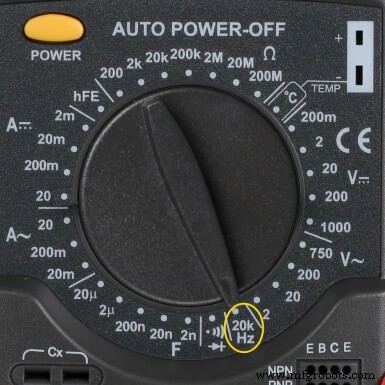

4. Некоторые модели имеют отдельную позицию «Hz» на диске.
5. Вставьте черную щуп в COM.

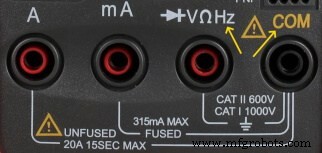

6. Красную — в разъем с надписью «Hz».
7.
8. Подключите щупы к точке измерения (сначала черную, потом красную).
9. Считайте показания.
10. Если есть ручной выбор диапазона — уменьшите его для точности. Автодиапазон делает это сам.
11. По окончании: снимите красную, потом черную щуп. Извлеките щупы из прибора. Выключите или поставьте диск на вольтметр.

Метод 2: Отдельная кнопка «Hz»

1. Включите прибор.
2. Диск на «VAC» или «V~».
3. Выберите максимальный диапазон напряжения (если нет автодиапазона).
4.
5. Черная щуп в COM, красная — в разъем «V Ω» или «Hz».
6. Подключите щупы к сигналу (перестановка не влияет на частоту).
7. Нажмите кнопку «Hz» — прибор переключится на частотомер.
8. Считайте значение.
9. При необходимости уменьшите диапазон (или авто).
10. Завершение: красная, черная, извлечение, выключение/вольтметр.

Проблемы при измерении частоты

Диапазон прибора

В даташите указан рабочий диапазон частот. Ниже нижней границы — показания неточны. Выше верхней — прибор не успевает за фронтами, показывает заниженные значения или «OL». Необходимо знать диапазон прибора и ожидаемую частоту сигнала.

Искажения входного сигнала

Помехи и гармоники вызывают дрожание и неопределенность показаний. Низкочастотный фильтр (LC/RC) на входе помогает очистить сигнал.

Электромагнитное излучение (EMI)

Неэкранированные провода работают как антенны. Мультиметр может «улавливать» частоту без контакта щупов, усиливать и показывать ложные значения. Всегда обеспечивайте надежный контакт щупов с проводником.

Зачем измерять частоту?

Устройства и машины рассчитаны на определенную частоту. Фиксированная или переменная — выходной параметр зависит от неё.

Пример: скорость асинхронного двигателя пропорциональна частоте сети. Двигатель на 50 Гц при 60 Гц будет вращаться быстрее, наоборот — медленнее. Интересный вопрос: можно ли запитать трансформатор на 50 Гц от 5 Гц или 500 Гц?

Важно: Аналоговый мультиметр не измеряет частоту. Только специализированные DMM с авто-Hz или отдельным COM могут измерять до 100 кГц и выше.
