Автономный электрический шаттл, модифицированный материалами CRP Technology Windform

Компания наземной мобильности Local Motors ’(Феникс, Аризона, США) автономный электромобиль (EV) Olli 2.0 имеет детали, напечатанные на 3D-принтере, изготовленные компанией CRP Technology (Модена, Италия) с использованием композитных материалов Windform. Как дополнение к оригинальной модели Olli 2.0, разработанной командой инженеров в Чандлере, эти детали также поддерживают возможность Local Motors получить индивидуальное разрешение в Европе.

«Olli работает в кампусах, стадионах, промышленных районах и местных сообществах по всему миру. Для утверждения развертывания в Европе потребовались некоторые дополнительные компоненты, которые не требуются на рынке США », - отмечает Карло Яковини, генеральный менеджер Local Motors в регионе EMEA. Это было особенно верно благодаря уникальному дизайну Olli 2.0, который характеризуется высокой прямоугольной коробкой с широко расставленными фарами и широкими окнами, расположенными между рамой (см. Изображение выше).

Среди этих дополнительных компонентов были дворники. «Чтобы добавить дворники, мы выбрали метод модернизации или процесс повторной адаптации посредством интеграции с моделью 2.0», - говорит Яковини. «Мы начали с первоначального проекта и адаптировали его к нашим потребностям. Эти этапы [модернизация и интеграция] были выполнены в Италии на основе оригинального дизайна, разработанного командой инженеров Chandler ».

Однако из-за формы челнока «рычаг дворников можно было расположить не сверху, а с нижней стороны переднего окна. Таким образом, инженерный отдел Local Motors разработал новый передний бампер с кронштейнами для крепления как стартера стеклоочистителей, так и бачка омывателя переднего стеклоочистителя ».

На этапе сборки дворников команда инженеров Local Motors заметила, что двигатель выступает из модифицированного переднего бампера:«Чтобы избежать этой проблемы, мы решили добавить две скоординированные крышки с целью скрыть выступающую часть [первая крышка] и защита напорной системы бачка омывателя от внешних воздействий [вторая крышка] », - поясняет Яковини.

Для этого компания Local Motors разработала крышку двигателя с нуля. «Для клапана заслонки бачка омывателя мы изменили и адаптировали конструкцию заслонки заправочного патрубка на заднем бампере Olli 2.0», - говорит Яковини. «Таким образом, мы сохранили однородность с точки зрения дизайна, и мы расположили водяной откидной клапан симметрично нагнетательному клапану».

После того, как детали для производства были определены - крышка двигателя и откидной клапан бачка стеклоочистителя - компания Local Motors обратилась в CRP Technology. «Мы хотели сотрудничать с европейской фирмой», - отметил Яковини. «Поэтому мы связались с CRP Technology, компанией, которую я знаю давно и с которой я работал над соответствующими проектами. Выбор CRP был лучшим выбором:уникальность материалов Windform с точки зрения качества и прочности позволяет достичь оптимальных результатов в короткие сроки [возможно] ».

После тщательного изучения проектов специалисты CRP Technology решили создавать детали, используя процесс 3D-печати / сплавления в порошковой подложке (PBF) с армированными волокнами композитами. В частности, компания выбрала линейку Windform Top-Line:материал Windform XT 2.0 из углеродного волокна на основе полиамида и стекловолокно на основе полиамида Windform LX 3.0. CRP заявляет, что Windform XT 2.0 использовался для кожуха двигателя в первую очередь в эстетических целях, но также и для функциональности (то есть способность сдерживать / поддерживать колебательные движения рычага и щетки стеклоочистителя, гарантировать электромагнитную совместимость, противостоять колебательным движениям рычага стеклоочистителя и лезвия, выдерживают постоянные нагрузки и вибрации, вызванные движением транспорта на дорогах, и предохраняют электрический блок от внешних воздействий). Альтернативно Windform LX 3.0 был применен к клапану заслонки бачка омывателя, поскольку он в основном сохраняет функциональное назначение (для обеспечения быстрого доступа к бачку омывателя стеклоочистителей, расположенного сзади, защиты его от внешних факторов и противостояния постоянным нагрузкам и вибрациям, вызванным циркуляцией движения транспорта). на дорогах) и лишь отчасти эстетика.

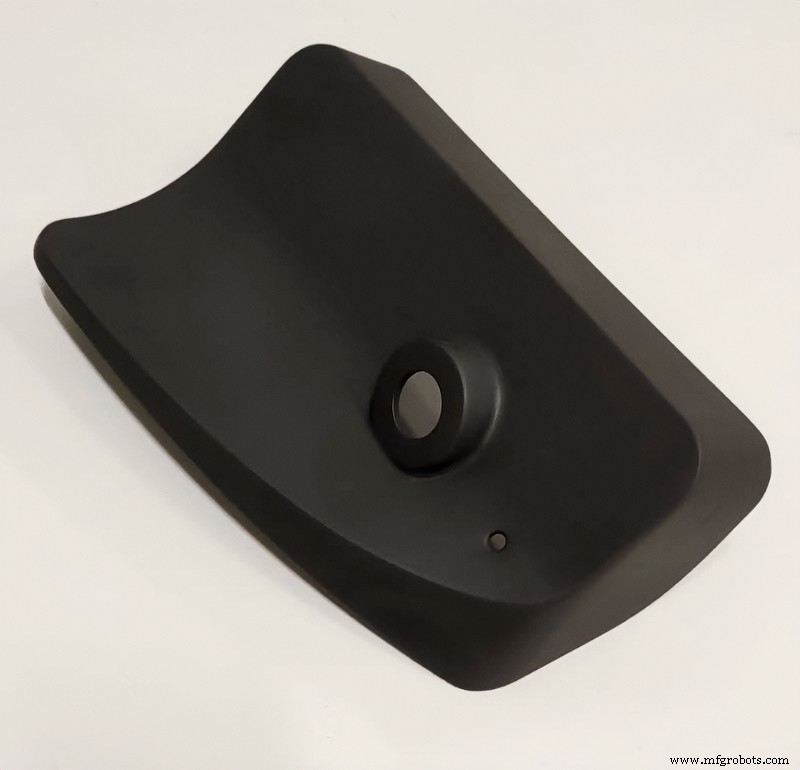

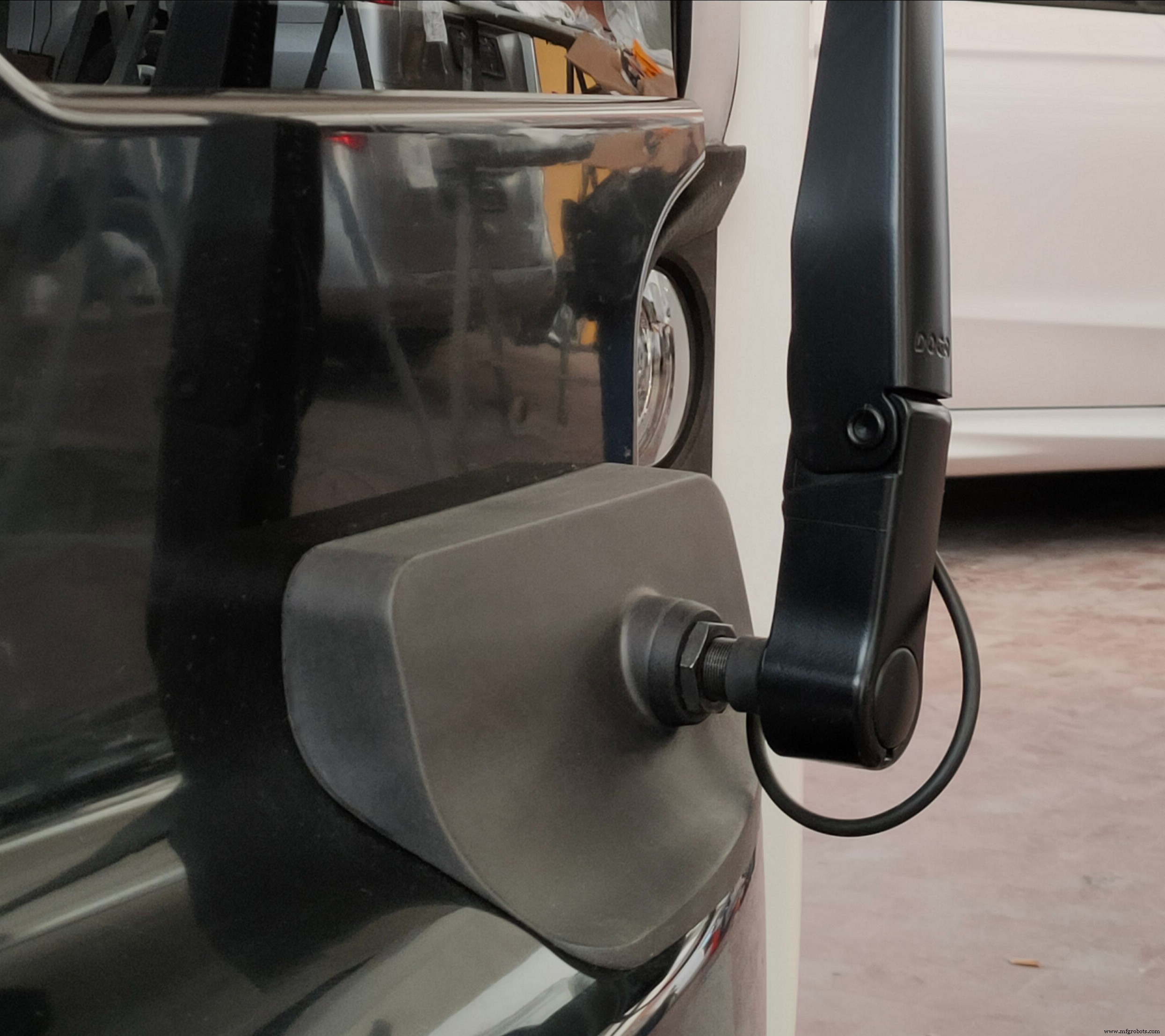

Получившаяся крышка стартера для дворников представляет собой легкую прямоугольную деталь, а именно выступающий косой параллелепипед с проколом для размещения рычага дворников и меньшего размера для водяного шланга. Он отличается высокой жесткостью, прочностью и долговечностью. Полученный компонент заслонки бачка омывателя состоит из прямоугольной рамы и заслонки, снабженной магнитами для доступа к бачку омывателя стеклоочистителей.

После изготовления деталей компания CRP Technology провела окончательные испытания и поставку. Поставщик Local Motors установил их на Olli, не столкнувшись с проблемами при установке и ремонте. Дополнительные тесты на электромагнетизм не выявили критических проблем.
