Освоение резьбовой обработки на токарных станках с ЧПУ

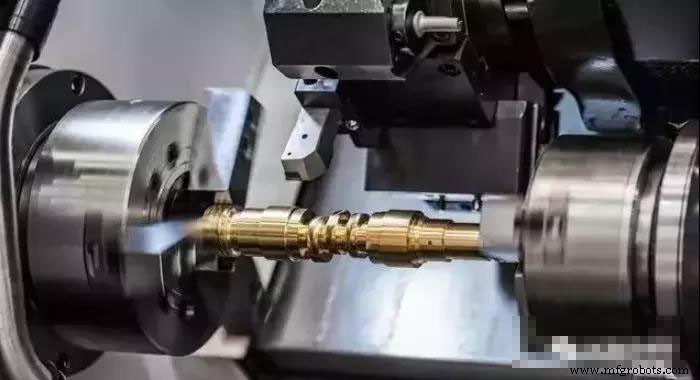

На токарном станке с ЧПУ можно нарезать четыре стандартных типа резьбы: метрическую, дюймовую, модульную и диаметральную. Для любого типа необходимо соблюдать строгую кинематическую связь: за один оборот шпинделя (заготовки) резель должен переместиться на величину шага ровно и равномерно. Ниже — анализ общих параметров резьбы для лучшего понимания и качественной обработки.

Размерный анализ обычной резьбы

ЧПУ-токарные станки требуют ряд размеров для нарезки резьбы. Расчет и анализ основаны на двух аспектах:

1. Диаметр заготовки до нарезки резьбы

С учетом расширения профиля резьбы диаметр заготовки D = d – 0,1P (d — наибольший диаметр резьбы, P — шаг). Обычно делают на 0,1–0,5 мм меньше наибольшего диаметра в зависимости от деформируемости материала.

2. Глубина нарезки (подача по радиусу)

Ориентируются на наименьший диаметр резьбы — конечную позицию резеля.
Наименьший диаметр = наибольший диаметр – 2 × высота профиля;
Высота профиля = 0,54P.
Подачу на каждом проходе уменьшают, конкретную величину выбирают по инструменту и материалу.

Установка и настройка резеля для обычной резьбы

Если резель установлен слишком высоко/низко, при нарастании глубины резьба боковая грань начнет давить на заготовку, увеличивая трение, может согнуть деталь — возникает «подхват». Щепки трудно удаляются. Радиальная сила резеля направлена в центр заготовки. Из-за люфта в винте каретки глубина реза может самопроизвольно расти — заготовка поднимается, резель подхватывает. Нужно оперативно отрегулировать высоту резеля: острие на одной высоте с осью заготовки (для установки можно использовать конус хвостовика). При черновой и получистовой — острие ~1% D выше центра (D — диаметр заготовки).

Недостаточный зажим заготовки. Собственная жесткость не выдерживает режущих сил — заготовка отскакивает (поднимается), меняется относительная высота центра, глубина реза скачкообразно растет — подхват. Решение: зажать надежно, использовать конус хвостовика для повышения жесткости.

Способы установки резеля: пробный разрез, автоматическая установка прицелом. Можно установить нулевую точку детали через G50 или смещение нуля детали. Требования к установке для резьбы невысоки, особенно по Z — нет строгих ограничений, определяются задачей программирования.

Программирование и нарезка обычной резьбы

В современных ЧПУ-токарных три метода: G32 (прямой заход), G92 (цикл прямого захода), G76 (косной заход). Разные методы — разные погрешности. Необходимо тщательно анализировать применение для высокоточных деталей.

1. G32 — обе режущие кромки работают одновременно, большая режущая сила, сложное резание, быстрый износ кромок. При большом шаге — большая глубина, быстрый износ → погрешность среднего диаметра, но высокая точность профиля зуба. Обычно для мелкошаговой резьбы. Программа длинная, кромки быстро тупят — частый замер в процессе.
2. G92 — упрощает программирование и повышает эффективность по сравнению с G32.
3. G76 — односторонний заход, кромка легко повреждается/изнашивается → обработанная поверхность не прямая, меняется угол вершины, низкая точность профиля. Но нагрузка на резель малая, щепка уходит хорошо, глубина реза уменьшается. Подходит для крупношаговой резьбы. Удобен при невысоких требованиях к точности. Для высокоточной резьбы: черновик G76, чистовка G32. Важно точно задать начальную точку, иначе — случайный захват, брак.
4. После нарезки оценивают качество по профилю зуба и корректируют. Если вершина зуба неострая — увеличение подачи увеличивает наибольший диаметр (зависит от пластичности). Если вершина уже острая — увеличение подачи пропорционально уменьшает наибольший диаметр. Используйте эту закономерность для правильного выбора глубины реза и избежания брака.

Контроль обычной резьбы

Для стандартных резьб — кольцевые/шплинковые резьбовые калибры. При контроле внешней резьбы: «проходной» калибр вкручивается, «непроходной» — нет → резьба соответствует. Иначе — брак. Внутреннюю резьбу проверяют шплинковыми калибрами аналогично. Дополнительно: резьбовый микрометр (средний диаметр), штангенциркуль с иглами (толщина зуба трапеции, средний диаметр червяка), метод трех игл (средний диаметр).
