Добавление и регулировка щитов с помощью E3.cable

В этой статье вы можете проверить, как производится добавление и регулировка экранов кабелей в E3.cable. Процесс прост, и новые функции E3.series 2021 позволяют регулировать добавление экранов по углам соединения. Смотрите полную видео-статью и оптимизируйте свои процессы!

Множественная и мгновенная вставка

Первоначально соединители добавляются в проект одновременно с помощью команды «Вставить несколько» после щелчка правой кнопкой мыши по выбранному компоненту в базе данных.

Откроется окно, и в поле необходимо ввести желаемое количество. Когда компоненты добавлены, они доступны на вкладке «Устройства» проекта.

Как добавить щиты

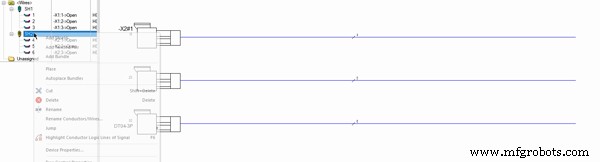

Щиты могут быть добавлены путем доступа к списку «Провода» и, щелкнув правой кнопкой мыши на каком-либо проводе, выберите «Добавить щит». Провода можно перетащить в спецификацию щита, а затем автоматически добавить в лист проектирования.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Различные представления коннектора

Затем вставляется новый вид разъемов, щелкнув правой кнопкой мыши X1 и X2 и выбрав «Разместить новое представление устройства». Среди доступных опций был выбран «DT04-P003SV».
В дополнение к этому, доступны следующие варианты:

• Единый вид
• Вид спереди
• Вид сбоку
• Параметры таблицы

Посмотреть видео полностью

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Корректировки для новой функциональности

Параметр «Показывать символы пакета только на конце соединения» отмечен в Электрических настройках - Размещение - Символы - Символы связки.
Это можно увидеть, отметив эту опцию , при автоматическом добавлении щитов они вставляются только на концах соединения.

Сделайте пробную версию E3.series в соответствии с вашими требованиями, используя кнопку ниже!
