Важность веера слоев

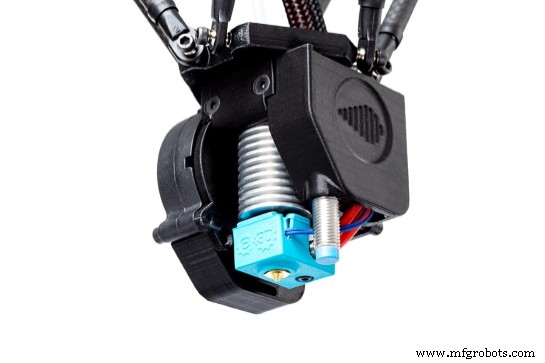

Говоря о функциональных частях 3D-принтера FDM, веер слоев является одним из наиболее важных компонентов. что можно найти. 3D-принтер обычно имеет два вентилятора в области HotEnd, один из которых отвечает за охлаждение диффузора HotEnd, а другой охлаждает материал, выходящий из сопла. В этой статье мы поговорим о последнем, слоеном веере.

Когда это необходимо

Все пользователи пытались печатать какую-либо деталь с зонами небольшой площади, где сопло постоянно перемещается в одной и той же зоне, что вызывает избыток температуры, размягчающий деталь. То же самое происходит при печати высоких тонких деталей, таких как цилиндр малого диаметра, где тепло накапливается в той же области и катастрофически деформирует деталь. Другой типичной деформацией является та, которая возникает в очень крутых консолях, где все еще горячий материал деформируется под действием зависания в воздухе, пока не затвердеет.

Все эти проблемы решены просто с помощью веера слоев правильно.

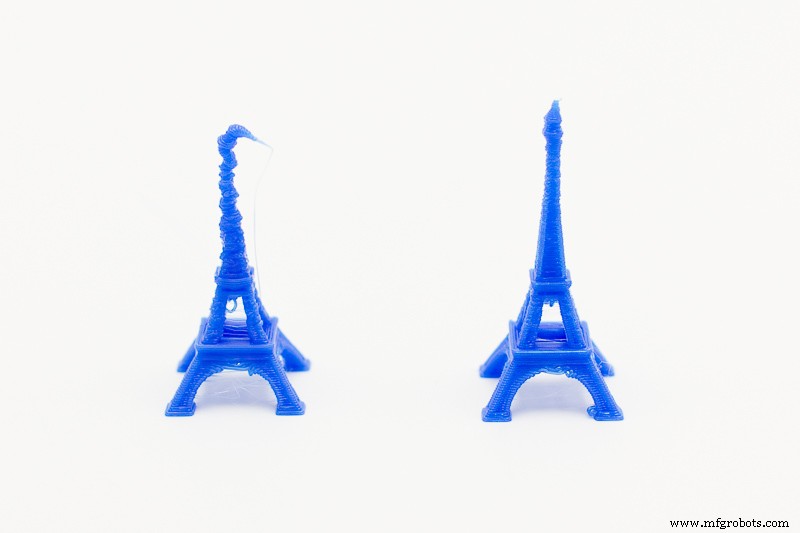

Изображение 1. Мелкие детали без веера слоев и с веером.

Совместимые материалы

Прежде чем комментировать настройку многослойного веера, пользователь должен принять во внимание с какими материалами рекомендуется использовать многослойный веер и с чем что не так.

ПЛА

PLA — это превосходный материал,  необходимый для многослойного вентилятора. , из-за его низкой температуры размягчения. Это означает, что если насадку поместить в одно и то же место в течение коротких периодов времени, деталь подвергнется необратимой деформации. По этой причине веер слоев является важным компонентом всех 3D-принтеров FDM, в которых в качестве основы используется PLA или какой-либо композитный материал, содержащий этот полимер.

АБС

This material and similar ones, such as ASA, are totally incompatible with the layer fan . This is because the ABS is very sensitive to the loss of temperature against drafts, such sharp increases that cause cracking  (delamination of the layers) and the total failure of printing. For this reason, it is vital to use ABS and ASA with fully closed 3D printers.

Others

Apart from the materials discussed above, in 3D FDM printing there are many more types of filaments and each with a different print configuration, for that reason a table with the majority of available materials is shown below and it is indicated if they need or no layer fan:

Table 1:Layer fan depending on the material.

Expert Advice

Once the user already knows whether or not he needs to use the layer fan, he must know how to use it and when.

At the beginning of a print the user needs the first layer to adhere to the base with sufficient firmness so that it does not peel off during printing. This is achieved, not only using some product that improves adhesion, but also keeping the temperature stable, so the layer fan must be turned off during the first two layers . Once the print has a certain height, the speed of the layer fan must be adjusted to the geometry of the piece in each layer. In general, there are two cases where the speed must be varied:when the printing time of a layer is greater than 5 seconds and when it is less than 5 seconds. In the first case, the layer fan speed must be increased linearly from 70% with layer times of 20 seconds or more, up to 100% with layers of 5 seconds. When the layer time is less than 5 seconds , the user must use the layer fan at 100% speed , sometimes being an insufficient speed that causes deformation in the part. This problem, which usually occurs when narrow and tall pieces are made, is solved by printing several separate pieces simultaneously as much as possible so that each layer has time to cool.

Any lamination software (Cura3D, Simplify3D, Slic3r...) allows you to modify the speed of the layer fan at the height of the piece that the user wants.

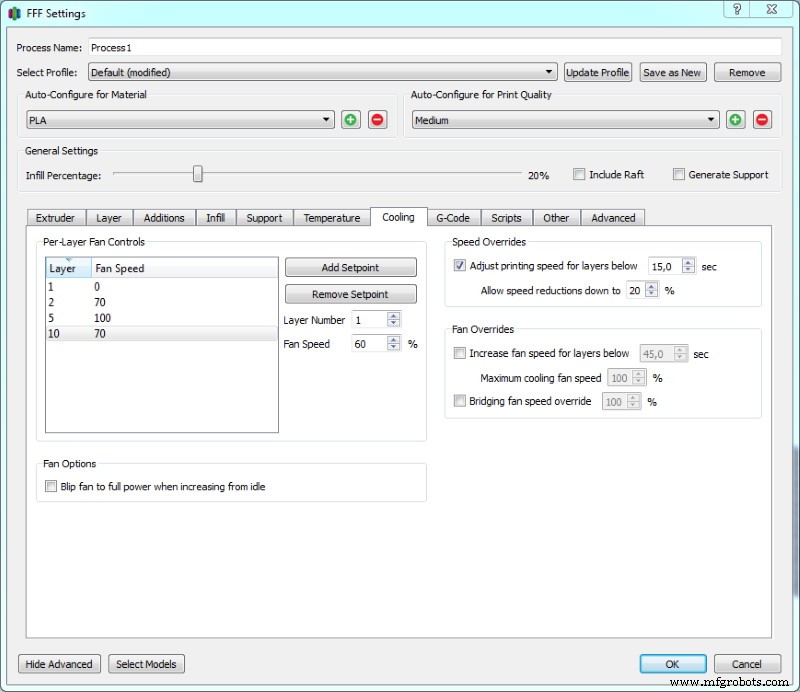

Image 2:Configure layer fan in Simplify3D. Source:Simplify3D.

Заключение

It is important that all users of a 3D FDM printer know how to use the layer fan correctly, as it is a complement that elevates the quality and complexity of the parts.
