Важность взаимодействия в 3D-приложениях

При следовании требуемому рабочему процессу в программном приложении мало что может вызвать у пользователя большее разочарование, чем попытка преобразовать файл и блокировка операции из-за несовместимости. Пользователю потребуется повторить свою работу для вывода в другом формате файла или даже использовать сторонний инструмент для преобразования. Эта потеря функциональности не только усугубляет ситуацию, но и требует больше времени и усилий для достижения желаемого результата.

Более распространенный пример — это тот, с которым в какой-то момент сталкивался почти каждый:несовместимость между ПК и Mac. Большинство пользователей ПК также используют Microsoft Office для таких приложений, как Microsoft Word. Если вы делитесь своим документом Word с кем-то, кто использует Mac и не имеет установленного Microsoft Office для Mac, это создает разочарование, задержки и вероятность ошибок. К сожалению, хотя конвертер и доступен, он не обеспечивает наилучшего качества.

Единообразие программных приложений существенно влияет на процесс, результат и время, затрачиваемое на разработку. Ключом к достижению единообразия файлов и документов в программном приложении является функциональная совместимость.

Что такое интероперабельность?

Совместимость — это характеристика продукта или системы, при которой продукт или система работает с другими продуктами или системами без каких-либо ограничений.

<эм>

Oracle далее определяет интероперабельность как:

Взаимосовместимость уменьшает или устраняет проблемы островков автоматизации. Это позволяет бизнес-процессам перетекать из одного приложения в другое. Совместимость позволяет одной системе работать с другой практически в режиме реального времени для обмена важной бизнес-информацией. Возможности взаимодействия становятся связующим звеном между системами и приложениями.

Интероперабельность проявляется во многих формах. Одной из форм, в частности, является программное обеспечение для перевода данных САПР. Этот тип программного обеспечения позволяет конечным пользователям работать с импортированными 3D-данными так же просто, как если бы они были созданы в приложении, и экспортировать 3D-данные для последующих инженерных приложений.

Необходимость взаимодействия внутри программного обеспечения

Чтобы по-настоящему понять необходимость функциональной совместимости в программном обеспечении, мы обсудим примеры, демонстрирующие препятствия, возникающие при отсутствии единообразия.

Допустим, конечный пользователь использует 3D-приложение для проектирования самолета. Это сложная конструкция, поскольку она включает в себя конструкцию, двигатели, авионику, системы управления, внутреннее устройство/кабину и различные другие подсистемы. Каждая из этих подсистем состоит из частей, и сборки этих частей предоставляются множеством поставщиков, использующих широкий спектр САПР и других цифровых информационных систем. В отсутствие функциональной совместимости файлов производители оригинального оборудования (OEM) и многоуровневые поставщики не могут внятно общаться друг с другом.

Кроме того, когда приходит время для вывода файла, пользователю может потребоваться найти и внедрить несколько различных сторонних инструментов для конвертации. Это может быть дорогостоящим и трудным для внутренних отделов и отделов закупок. Даже если будут найдены сторонние инструменты, которые сделают эту работу, высокое качество конверсии не гарантируется с помощью многих различных инструментов.

С учетом сегодняшних расширенных глобальных цепочек поставок, каждая из которых зависит от данных САПР, важно, чтобы файлы в программных приложениях 3D САПР могли легко взаимодействовать друг с другом.

3D InterOp предлагает другие атрибуты данных. Например, информация о видимости и слоях из исходной CAD-системы доступна, так что данные могут быть представлены в той же форме, в которой они использовались в исходной системе.

Форматы 3D-файлов в разных отраслях

Формат 3D-файла используется для хранения информации о 3D-моделях в виде обычного текста или двоичных данных. В частности, формат 3D-файла кодирует геометрию, внешний вид, сцену и анимацию 3D-модели.

Любая отрасль, приложения которой требуют данных цифрового проектирования (САПР), нуждается в возможности преобразования файлов или чтения/записи. Как вы понимаете, в каждой отрасли есть свои популярные форматы 3D-файлов. Эти отраслевые форматы появились либо с момента создания программного обеспечения, либо были адаптированы с течением времени по практическим причинам.
С таким количеством компаний-разработчиков программного обеспечения, развитием технологий и постоянно меняющимися требованиями между отраслями сегодня используется множество различных форматов 3D-файлов. Из-за такого огромного разнообразия в таких отраслях, как CAD, CAM, CAE и BIM, нетрудно увидеть, как затрудняется совместимость.

Что касается перевода 3D-данных, Википедия утверждает:

Системы автоматизированного проектирования, доступные в настоящее время на рынке, различаются не только целями их применения, пользовательскими интерфейсами и уровнями производительности, но также структурами данных и форматами данных. Поэтому точность в процессе обмена данными имеет первостепенное значение, и необходимы надежные механизмы обмена.

Мы кратко рассмотрим различные форматы файлов для трех отраслей:CAD, CAE и BIM.

Типы файлов САПР:

В индустрии автоматизированного проектирования (САПР) используются следующие форматы файлов:

• DWG:собственный формат файла для программы Autodesk AutoCAD и самый популярный формат файла 3D CAD.
• СМЕШИВАНИЕ:формат описания сцены из программы 3D-моделирования и анимации Blender.
• X_T:формат файла Parasolid. Расширение файла содержит информацию о файле 3D CAD, такую ​​как геометрия, топология и цвет из чертежа.
• SLDPRT и SLDASM:расширения файлов SolidWorks, сокращение от «SolidWorks Part» и «SolidWorks Assembly».
• IPT и IAM:форматы Autodesk Inventor для деталей и сборок
• SKP:удобный для начинающих способ SketchUp для создания файлов САПР и обмена ими.
• Модель:формат 3D-моделирования, используемый CATIA; используется для изготовления пресс-форм, штампов, композитных материалов и других типов моделей.
• IGS:файл IGS представляет собой графический файл, сохраненный в векторном формате 2D/3D на основе исходной спецификации обмена графикой (IGES). Он может хранить каркасные модели, представления поверхностей или твердотельных объектов, принципиальные схемы и другие объекты.
• и многое другое!

Типы файлов CAE

Отрасль автоматизированного проектирования (CAE) включает следующие форматы файлов:

• INP:редактирование и запуск из командной строки
• DAT:текстовый файл вывода, который будет содержать результаты.
• ODB:двоичный выходной файл, который будет прочитан во время постобработки для просмотра графических результатов.
• ЖУРНАЛ:ведет текстовую запись всех процессов.
• MSG:отображает ход анализа и предоставляет некоторые сообщения о том, почему анализ мог завершиться сбоем.
• STA:сводка информации, содержащейся в файле .msg; это полезно для мониторинга состояния длительных заданий во время их выполнения
• CATPart:содержимое файла включает трехмерную геометрию, размеры и метаданные.

Типы файлов BIM:

Отрасль управления информацией о зданиях (BIM) включает следующие форматы файлов:

• DWG:этот формат почти повсеместно принимается большинством программ для просмотра и разработки моделей.
• DXF. Как и в случае с DWG, файлы DXF могут иметь больший размер, но они также основаны на слоях и являются очень распространенным форматом на большинстве платформ.
• IFC:отраслевые базовые курсы. Информационные файлы BIM, которые можно открывать в таких программах, как Autodesk Revit и Navisworks
• RVT:собственный формат Autodesk для файлов Revit; можно открыть только в Revit
• NWD:собственный формат Autodesk для файлов Navisworks

Пример программного приложения для информационного моделирования зданий (BIM)

Как надежная совместимость улучшает рабочие процессы программного обеспечения

Наличие надежной поддержки взаимодействия в программном обеспечении устраняет утомительные этапы перевода, которые тормозят рабочие процессы. Когда деталь импортируется в приложение, процесс должен быть быстрым, одношаговым, с высококачественными результатами и без потери данных. Несмотря на то, что несколько десятилетий назад пошаговый перевод был нормой, он требует очень много времени и может привести к потере данных.

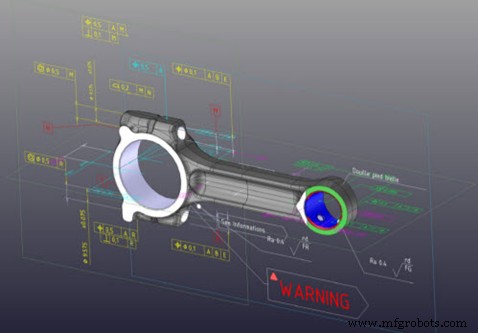

Пример детали в 3D InterOp

Сегодня эффективные и высококачественные трансляторы 3D-данных внутри 3D InterOp обеспечивают быстрый перевод без потери данных. Нет необходимости нести дополнительные расходы и усугублять прежний подход.

С таким количеством высокотехнологичных систем в современном мире САПР для таких отраслей, как аэрокосмическая, автомобильная, промышленность, сельское хозяйство, строительство, инфраструктура, моделирование, виртуальная реальность, потенциал достижения точки, когда несколько программных приложений взаимодействуют друг с другом, становится невозможным. настоящий вызов. Без решения разработчики вынуждены покупать лицензии на множество различных программ САПР, что непомерно дорого и нереально. 3D InterOp – это решение, которое поддерживает разговор, эффективно и результативно переводя его.

Примеры внедрения:3D InterOp поддерживает широкий спектр форматов 3D CAD

ПО Ultimaker для 3D-печати. Изображение предоставлено Ultmaker.com

Программное обеспечение Ultimaker, CURA, создает сетки твердых тел, используемые для 3D-печати. Ultimaker интегрировала 3D InterOp в CURA специально для поддержки большого количества форматов 3D CAD. Клиенты Ultimaker теперь могут напрямую импортировать 3D-проекты в CURA и избавлены от утомительных шагов перевода из множества форматов 3D CAD в форматы для 3D-печати. В результате пользователи могут быстро загружать широкий спектр файлов 3D-проектов САПР самых последних версий САПР непосредственно в исходной форме и преобразовывать их все без необходимости в каком-либо дополнительном приложении САПР.

В другом примере, когда разрабатываются новые подсистемы (например, электрические системы рулевого управления с программным управлением) для автомобильной промышленности, OEM-производители, такие как BMW или Toyota, часто используют CATIA. Но не все мириады глобальных поставщиков могут позволить себе установку CATIA и вместо этого могут использовать SolidWorks. В результате цепочки поставок автомобильной промышленности по всему миру полагаются на 3D InterOp для обмена и обработки инженерных 3D-данных во время разработки.

Высококачественный перевод данных с помощью 3D InterOp гарантирует бесперебойную работу программного обеспечения

Когда ваше 3D-приложение имеет встроенный компонент высококачественного перевода данных, преимущества включают в себя высококачественный перевод файлов в файлы, скорость, надежность и адаптируемость. Проще говоря, с таким решением, как 3D InterOp, ваша компания получает меньше затрат, меньше хлопот и повышает эффективность. Поддержка универсального формата за счет преобразования данных позволяет каждой из систем обмениваться информацией и двигаться вперед по пути к успеху.

Вы хотите расширить или обновить свои возможности взаимодействия? Узнайте больше о 3D InterOp и свяжитесь с нашей командой, чтобы начать свое путешествие!
