Как сделать литофан на 3D-принтере

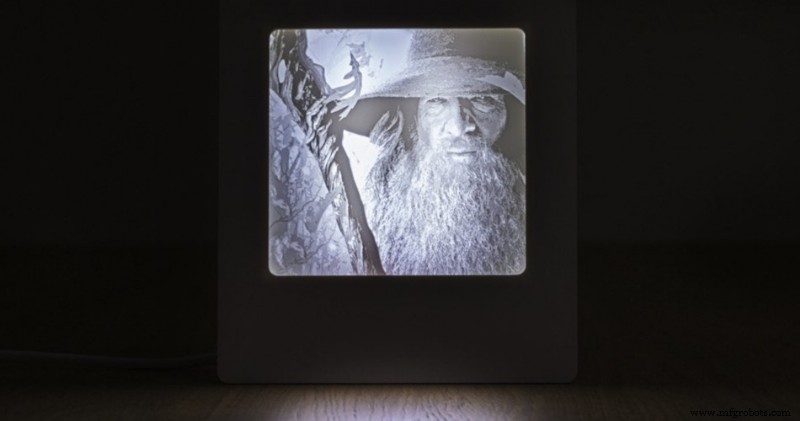

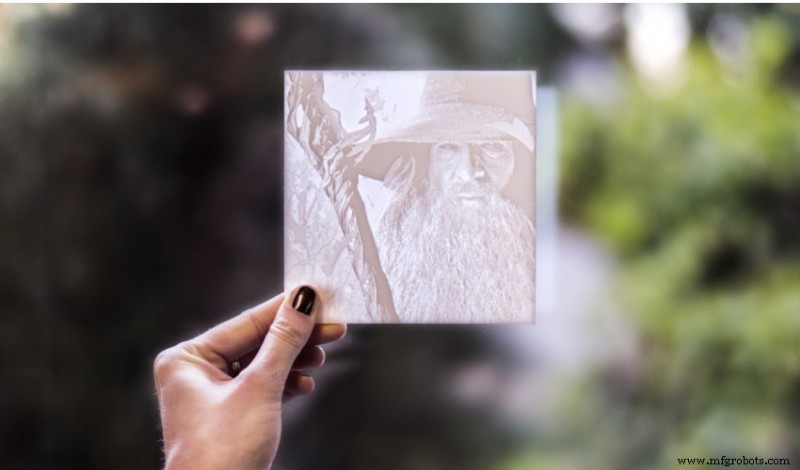

Изображение 1. Литофан, напечатанный на 3D-принтере. Источник:Formlabs

Литофан — это трехмерное изображение с разной толщиной, из-за которой непрозрачность каждой из его частей меняется за счет проецирования на нее света, что позволяет добиться очень эффектного и оригинального результата.

Считается, что его происхождение восходит к девятнадцатому веку, традиционно его вырезали из воска, отливали в гипсе, затем плавили и запекали в фарфоре. Сегодня 3D-печать делает этот метод более доступным и позволяет легко создавать литофаны.

Из-за уровня детализации, необходимого для их реализации, литофаны больше подходят для 3D-печати на стереолитографическом принтере высокого разрешения (SLA).

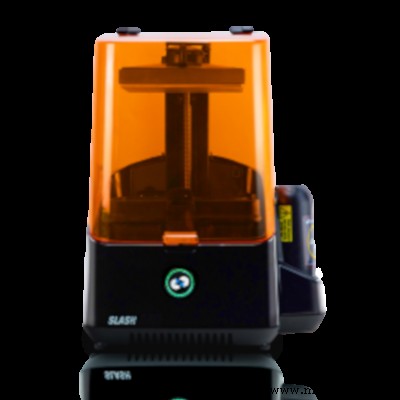

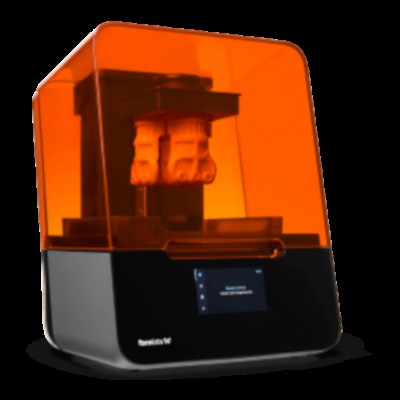

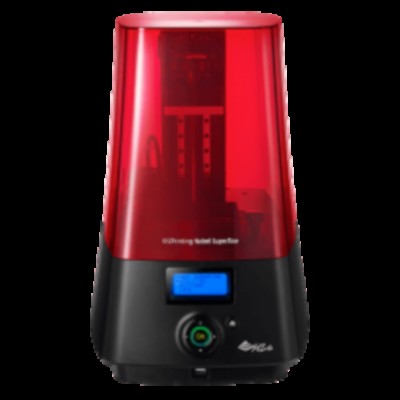

Форма 3 Лечение формы UniZ Slash XYZ Нобелевский

Чтобы превратить любую фотографию в эффектный литофанский 3D-принт, выполните следующие действия:

1. Выберите фотографию

Благодаря высокому разрешению 3D-печати SLA любое изображение с хорошей контрастностью и хорошей четкостью станет четким литофаном с впечатляющими деталями. Если фотография имеет низкую контрастность, рекомендуется преобразовать ее в черно-белую, повысить контрастность или удалить фон с помощью инструмента для редактирования фотографий, чтобы добиться лучшего результата.

2. Дизайн литофана

Литофан основан на разнице контрастов между разными частями изображения, поэтому желательно заранее отредактировать изображение. Это можно сделать с помощью специального программного обеспечения для генерации литофанов или любого графического редактора.

Вариант 1. Используйте бесплатный генератор литофана

В Интернете доступны различные инструменты для создания литофана, поэтому использование бесплатного конвертера изображений литофана может быть быстрым и простым вариантом.

Вариант 2. Используйте программное обеспечение для редактирования изображений

Такие инструменты, как Adobe Photoshop или Blender, позволяют управлять удобными настройками.

В случае с Photoshop у Adobe есть опция, которая автоматически применяет ряд настроек для преобразования изображения в оттенки серого, инвертирования цветов и создания 3D-карты глубины. Это также создает приподнятый край и плоскую поверхность сзади.

Исходный текст

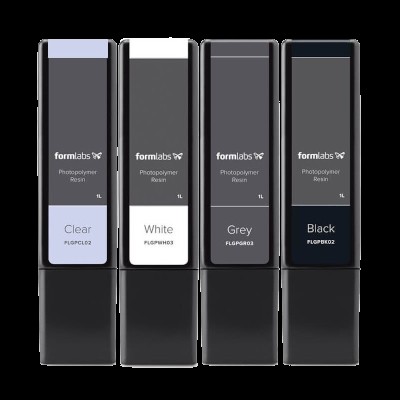

Formlabs Resina Basic

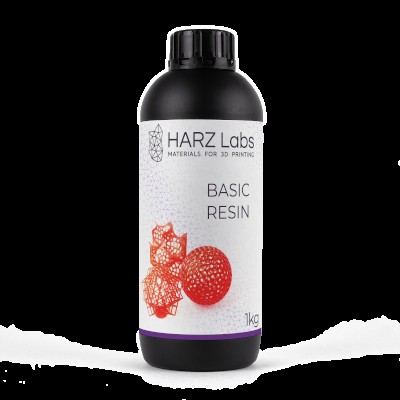

HarzLabs Resina UniZ

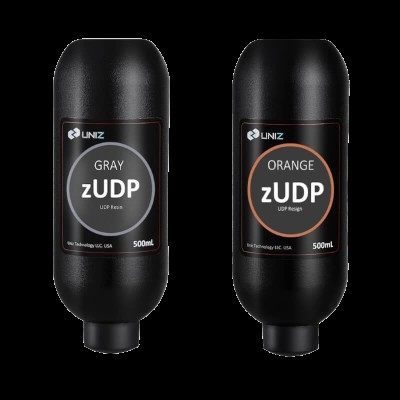

zUDP Резина стандартная

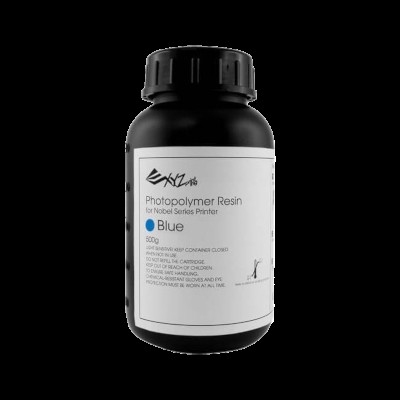

XYZ

3. 3D-печать литофана

Для печати литофана потребуется:

1. Откройте файл STL в программном обеспечении для ламинирования, таком как Preform, Cure, Simplify3d и т. д.
2. Ориентируйте файл на платформе. Для более быстрого получения результата желательно печатать деталь плоской частью прямо на производственной платформе без опор.
3. Распечатайте файл с высотой слоя 50 микрон, чтобы получить лучший результат и детализацию.

4. Постобработка

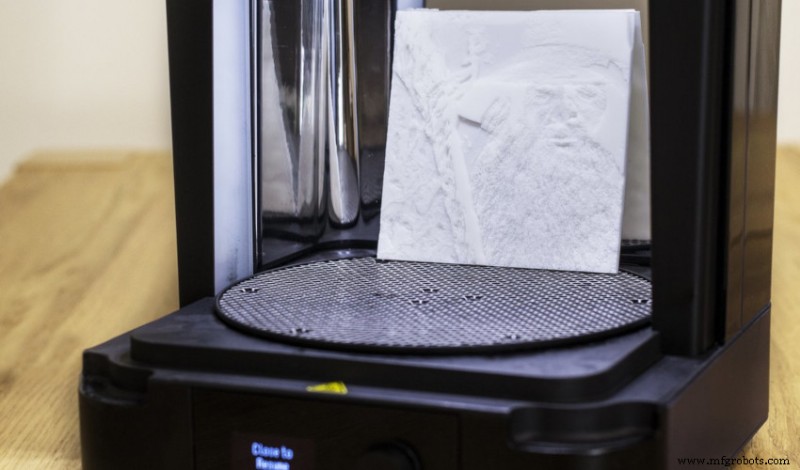

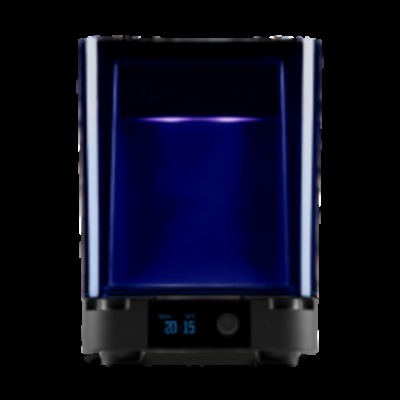

Изображение 2. Процесс отверждения является ключом к идеальному результату. Источник:Formlabs

Из-за деликатности и чрезвычайной тонкости некоторых частей литофана его постобработка потребует особой осторожности для достижения идеальной отделки, поэтому рекомендуется использовать соответствующие устройства для отверждения. Литофан, будучи довольно тонкими кусками, требует более короткого времени отверждения, так что 5 минут до 40 °C в камере отверждения было бы достаточно.

Благодаря высокой точности и уровню детализации 3D-печати SLA литофановые отпечатки дают невероятные результаты рядом с окном или при хорошем фоновом освещении. Сувенирная фотография, оригинальный подарок, тюльпан в подарок... Варианты применения светильника практически безграничны.

Изображение 3. Результат 3D-печати литофана.
