Исправление проблем с выравниванием стола Ender 3: пошаговое руководство

Выравнивание стола Ender 3 может быть непростым, особенно если что-то работает не так.

В этой статье объясню, как починить люфтующий стол, стол, выше с одной стороны, винты выравнивания, вращающиеся на месте, и как поставить лучшие пружины, держащие уровень дольше.

Если не хотите проходить весь trial-and-error для идеальных настроек Ender 3, проверьте наши профили Cura специально для серии Ender 3 (все за $7).

Исправление люфта стола Ender 3

Если стол Ender 3 люфтит (можете случайно задеть), есть простое решение, работающее в 99% случаев.

Обычно болты, крепящие стол к Y-каретке, слегка ослабевают и требуют подтяжки.

Как починить:

1. Отодвиньте стол полностью назад.
2. Ложите принтер на бок (сторона блока питания внизу).

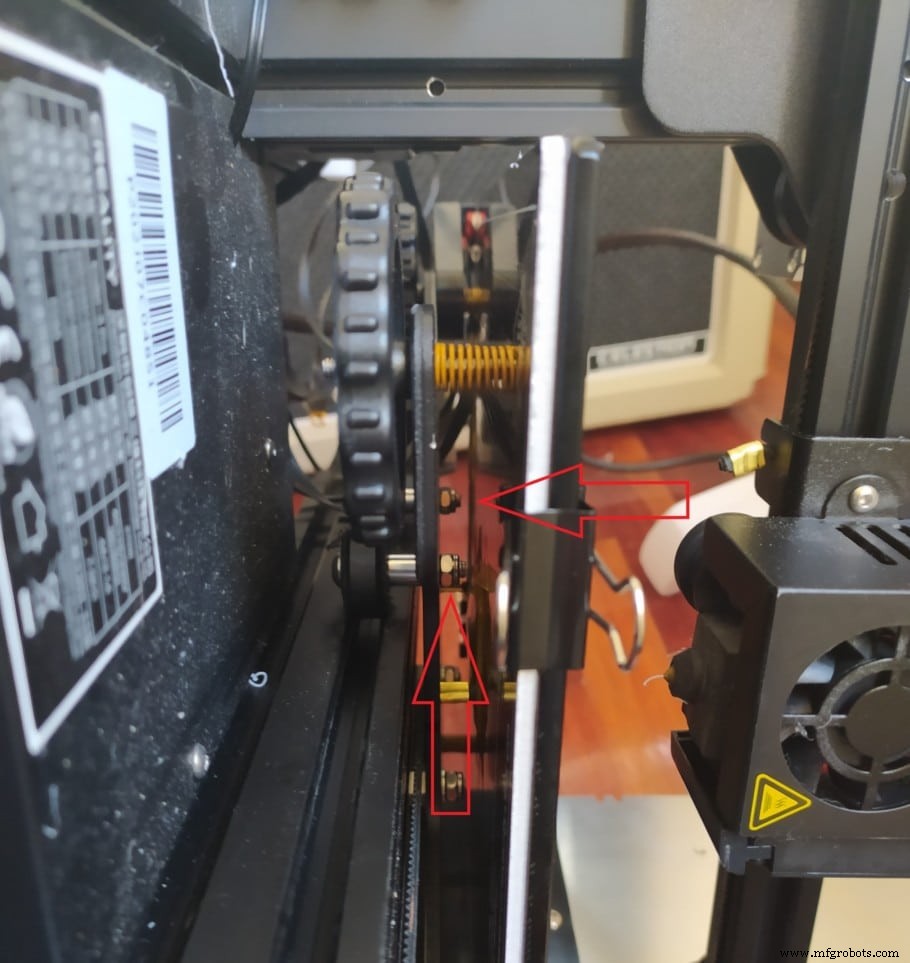

3. Используя открытый ключ из комплекта, зафиксируйте одну из гайок на Y-каретке (сверху роликов).

4. Внутренним шестигранником из комплекта затяните винт до приличной затяжки, но не перетягивайте — ролики должны свободно вращаться.

5. Повторите для всех четырёх винтов.
6. Поставьте принтер вертикально и проверьте, люфтит ли стол ещё.
7. Пройдите столом по всей оси Y — движение должно быть плавным.

В большинстве случаев это решает проблему. Если всё ещё люфтит — повторите процедуру, убедившись, что винты внутри роликов достаточно затянуты. Не перетягивайте, иначе столу будет трудно двигаться по Y.

Исправление стола, выше с одной стороны

Если после выравнивания левая или правая сторона стола оказывается значительно выше другой, а винты затянуты с одной стороны и ослаблены с другой — возможно, рассинхрон оси X и каретки, к которой она прикреплена.

Частая проблема, особенно после первой сборки — легко упустить детали в инструкции.

Причины: ось Z слегка повёрнута, эксцентрики слишком затянуты или ослаблены, или небольшой рассинхрон оси X и каретки экструдера.

Написал подробную статью «Ender 3: Fix X Axis Sag» — обязательно проверьте.

Для фикса нужна частичная разборка. Шаги:

Частичная разборка принтера

1. Снимите филамент и катушку — не нужны лишний вес и запутанная нить.

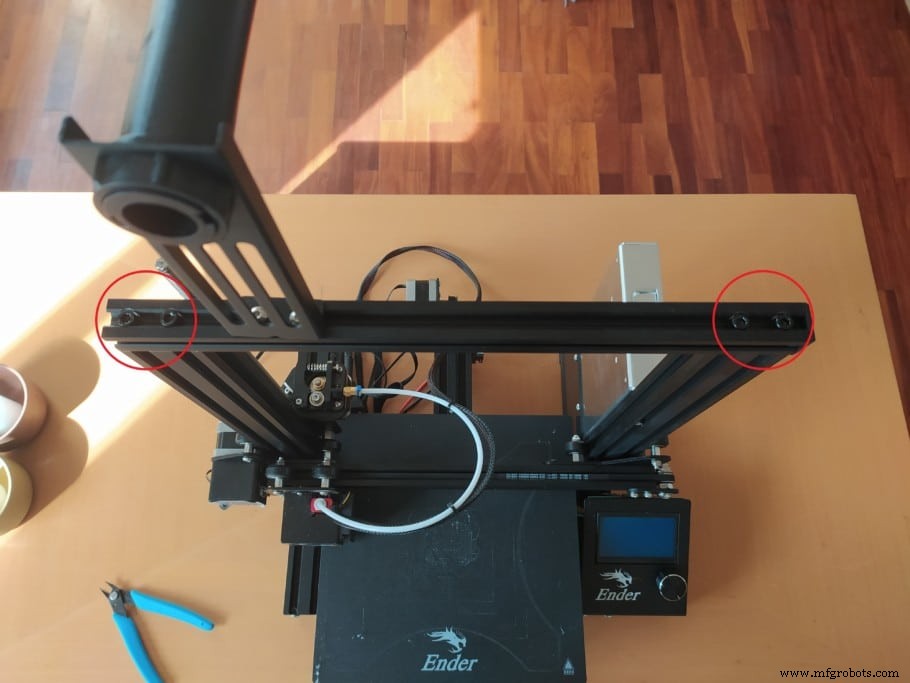

2. Большим шестигранником из комплекта открутите винты на верхней раме.

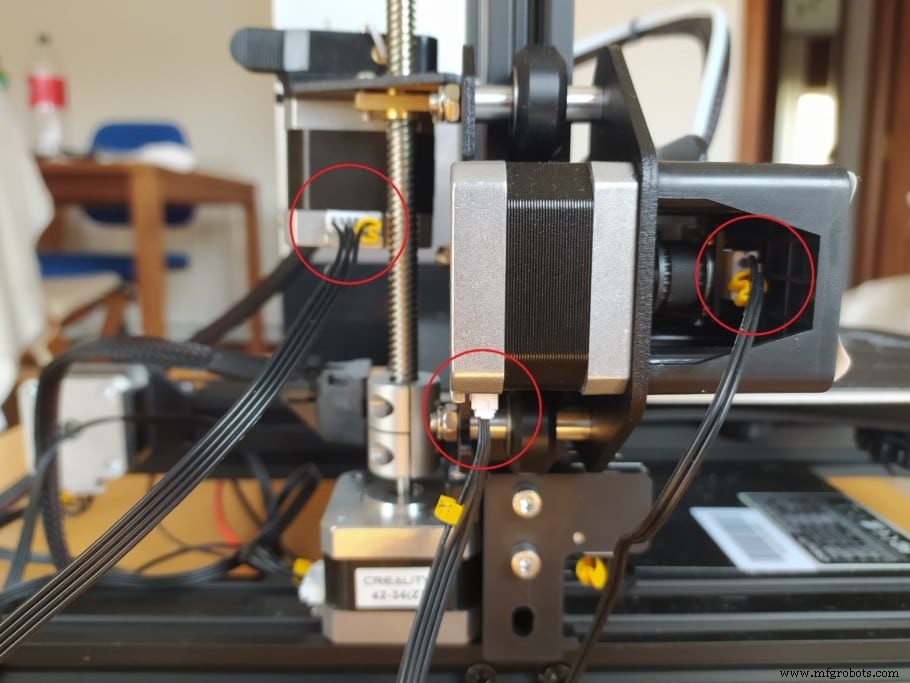

3. Отключите кабели E-мотора, моторов X и Y.

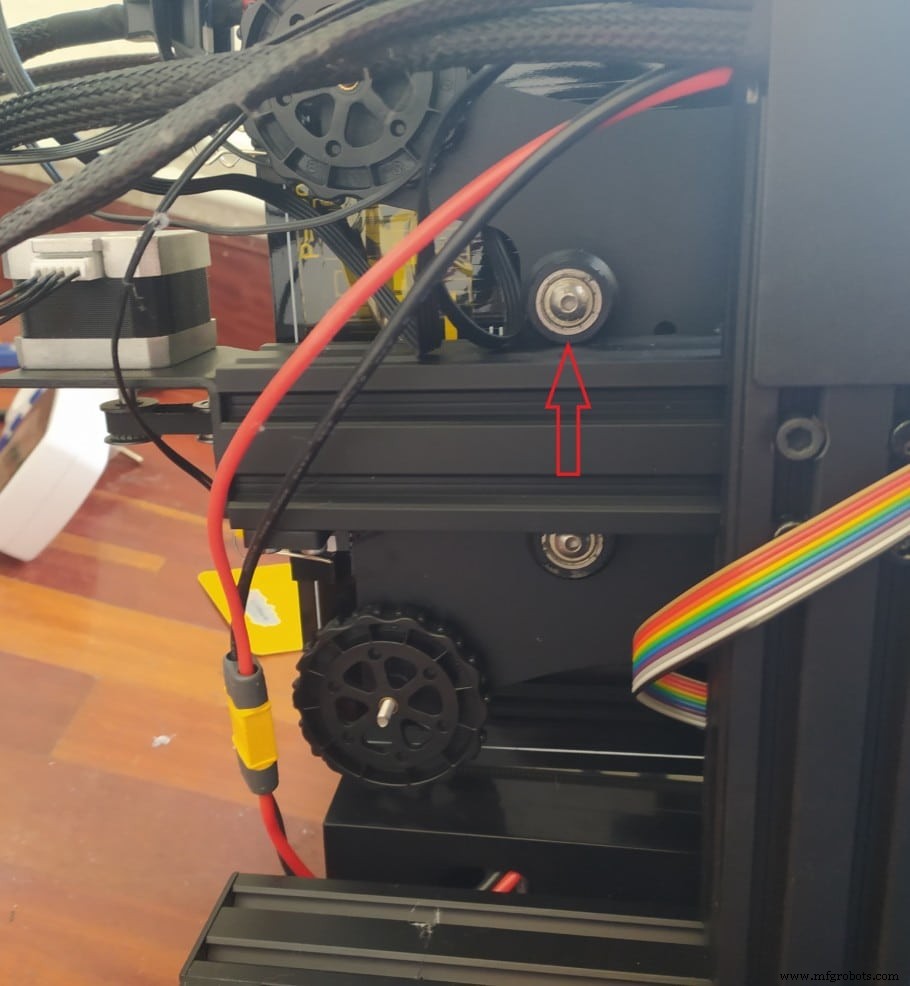

4. Меньшим шестигранником ослабьте винт на Z-винте, полностью открутите его против часовой стрелки и отложите в сторону.

5. Поднимите ось X вверх до отсоединения от обеих осей Z и найдите два винта, крепящие ось X к каретке экструдера.

После этих пяти шагов переходим к собственно фиксу — он простой.

Как исправить стол, выше с одной стороны:

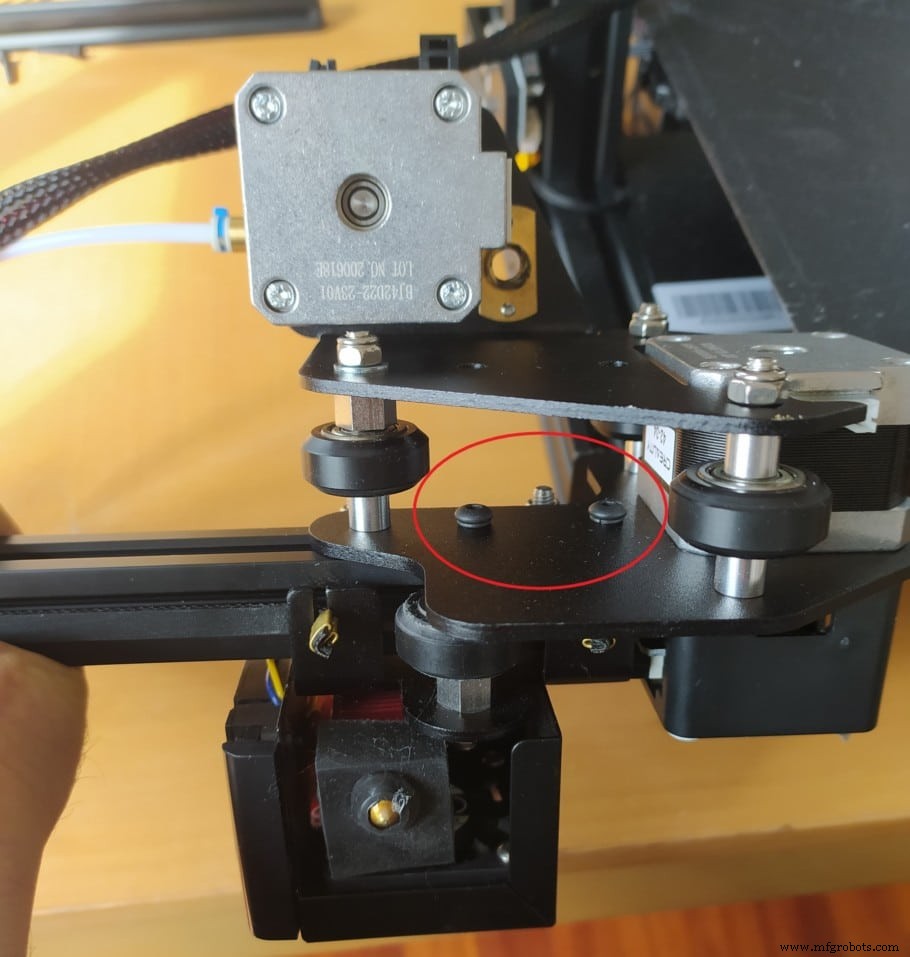

Посмотрите на каретку/трелли экструдера: в середине два винта, крепящие её к оси X. Они могут быть ослаблены, или при затяжке при сборке конструкция не выровнялась правильно.

1. Шестигранником ослабьте оба винта крепления каретки к оси X, но внутренний (ближе к центру) оставьте чуть сильнее затянутым, чем внешний.
2. Используя первый (внутренний) винт как опорную точку, слегка подправьте ось X до правильного выравнивания.
3. Затяните оба винта до полного устранения люфта.

Если сделано правильно, в следующий раз стол будет выровнен, а не выше с одной стороны.

Если проблема осталась, проверьте под столом Ender 3 — всё ли установлено правильно.

Исправление винтов стола, вращающихся на месте

Многие жалуются: не могут выровнять стол, потому что винты выравнивания не закреплены — при вращении регулировочного колеса винт тоже крутится, не затягивая и не ослабляя пружины.

Мне это не попадалось, но если не хотите менять весь нагревательный стол — это единственный вариант.

Как починить:

1. Поверните регулировочное колесо проблемного винта полностью вправо (по часовой), пока оно не сойдёт с винта.
2. Снимите пружину.
3. Нанесите нейлоновые шайбы на винт, наденьте гайку сверху и затяните так, чтобы винт не мог вращаться.
4. Верните пружину и регулировочное колесо.
5. Выровняйте стол.

Настоятельно рекомендую сделать это на всех четырёх винтах — гайки удержат их от вращения при регулировке колёс.

Замена пружин стола

Если тяжело выравнивать стол или нужно перевыравнивать почти после каждой печати — вина штатных пружин Ender 3.

Они мягкие, позволяют столу двигаться — этого не хочется. Замена на жёлтые пружины (гораздо жёстче) заставит стол держать уровень гораздо дольше.

Как сделать:

1. Снимите регулировочные колёса, крутя по часовой (давите на стол, чтобы пружины не давили на колёса — сойдут за 2 секунды).
2. Снимите старые пружины (между столом и опорной структурой/кареткой, едущей по Y).
3. Вставьте жёлтые пружины, верните опорную структуру/каретку на место.
4. Затяните регулировочные колёса.
5. Выровняйте стол.

Сама замена пружин уже снизит частоту перевыравнивания.

Конечно, если правая сторона стола полностью сбита (выше или ниже левой), замена пружин не поможет — нужно регулировать ось X.

Если не хотите проходить весь trial-and-error для идеальных настроек Ender 3, проверьте наши профили Cura специально для серии Ender 3 (все за $7).

Заключение

У Ender 3 много проблем с выравниванием стола. У меня были все, кроме вращающихся винтов.

Посмотрев кучу видео на YouTube, понял: у некоторых принтеры без проблем, у других — все сразу, так что тут тоже играет удача с конкретным экземпляром.

Если стол сильно выше с одной стороны — возможно, провис оси X. Следуя шагам в связанной статье, можно исправить обе проблемы сразу.

Рекомендую добавить гайки на винты стола и заменить пружины — стол будет держать уровень намного дольше.

Надеюсь, информация была полезна!

Хорошего дня!
