Цикл сверления с закруглением Fanuc G83

Цикл сверления с шагом G83 выполняет операцию сверления несколькими шагами, этот метод делает глубокое сверление простым и экономичным.

Подача при резании выполняется прерывисто до дна отверстия, пока удаляется стружка.

Поскольку сверление выполняется до дна отверстия с подачей в несколько небольших шагов, каждый раз, когда достигается заданная глубина, а затем сверло отводится, затем сверло делает следующий шаг, эта операция повторяется снова и снова, пока не будет достигнута глубина сверления. .

Синтаксис

G83 X... Y... Z... R... Q... F... K...

Однажды заданный в программе G83, цикл сверления с периодическим выводом повторяется при каждом перемещении оси до тех пор, пока в программе не будет задано G80 для завершения цикла сверления с периодическим выводом.

Использование

N150 M06 T02
N160 G90 G00 X60 Y28 Z12 S750 M03
N170 G99 G83 X60 Y28 Z-17 Q6 R2 F60
N180 G98 Y12
N190 G91 G80 G28 X0 Y0 Z0 M05
N200 M30

В приведенном выше примере кода первое сверление выполняется в точке X60 Y28, а второе — в точке Y12, а затем цикл сверления с насечками завершается с помощью G80.
Для полной глубины сверления 17 мм выполняется пробивка отверстий по 6 мм.

Работает

Здесь кратко описано, как работает цикл сверления с насечками G83,

1- Ускоренный подвод к позиции сверления X, Y.
2- Ускоренный подвод к плоскости R.
3- Сверление с подачей Q на глубину.
4- Отвод с ускоренным подводом к плоскости R .
5- Ускоренный ход на глубину Q-d (значение d задается в параметрах).
6- Сверление с подачей Q+d на глубину.
7- Отвод с ускоренным ходом на R-плоскость
– вся эта процедура повторяется до тех пор, пока сверло не достигнет положения глубины Z,
– затем сверло отводится в плоскость R или на Начальный уровень, зависит от G99 или G98, который задан в программе.

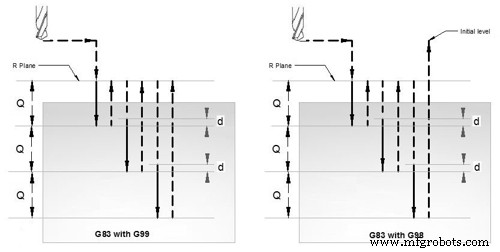

Работа цикла сверления с выводом сверла G83

Режимы G98 G99

После достижения глубины сверления возврат осуществляется с ускоренной подачей, высоту возврата можно контролировать с помощью G98 или G99.

G98 Drill вернется на исходный уровень
G99 Drill вернется в R-плоскость.

G98, G99 можно использовать несколько раз во время цикла сверления с выводом отверстия G83.

Пример

N30 G83 X10 Y30 Z-17 Q5 R2 F75
N40 Y10
N50 G98 X30
N60 G99 Y30
N70 X90
N80 Y10
N90 G80

Повторное сверление

Цикл сверления G83, операцию сверления можно повторять несколько раз. Сверление повторяется K раз, если значение K задано с помощью G83.

Повторное сверление обычно используется с инкрементальным режимом G91, и хорошим примером повторного сверления является сверление по сетке. Рабочий пример см. в цикле сверления G81.

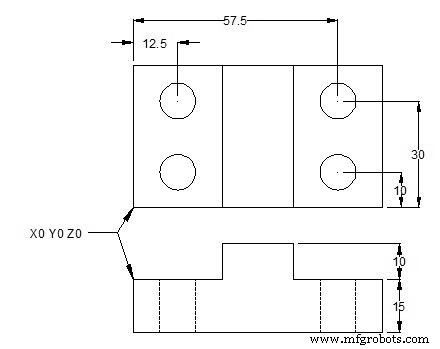

Рабочий пример

G83 Цикл сверления с периодическим выводом Пример

N10 M06 T1
N20 G90 G00 X12.5 Y10 Z12 S1000 M03
N30 G99 G83 X12.5 Y10 Z-17 R2 Q4 F75
N40 Y30
N50 G98 X57.5
N60 G99 Y10
N70 G91 G80 G28 X0 Y0 Z0 M05
N80 M30
