Интеграция оснастки и приспособлений в интеллектуальное производство для быстрой обработки

На вершине современного производства — интеллектуальные системы. Они гибко реагируют на меняющийся спрос, быстро перенастраиваются. Истинная быстрая обработка возможна только с ними. Но первоначальная установка и настройка компонентов очень сложна. Обсудим системы приспособлений и оснастки для умного производства.

Интеллектуальное производство сегодня

Неотъемлемая часть Индустрии 4.0. Рынок на стадии развития, но ожидает бум. Системы идеально подходят для быстрой обработки малых партий или единичных изделий. Автоматизация станка легка — загрузка НЦ-программ. Сложность — загрузка/разгрузка и фиксация детали в правильном положении. Детали в такой системе должны быть разными.

Зачем нужны умные системы закрепления

Типичная система: станок, режущий инструмент, заготовка/деталь, приспособления/оснастка, робот-манипулятор, бункеры для деталей/заготовок, датчики управления. Цикл: робот берет заготовку, устанавливает на приспособление, оснастка зажимает, станок работает, оснастка раскрывает, робот убирает деталь. Почему настройка сложна? Система должна обрабатывать принципиально разные детали (цилиндр, пластина, коленвал), каждая требует специализированного закрепления.

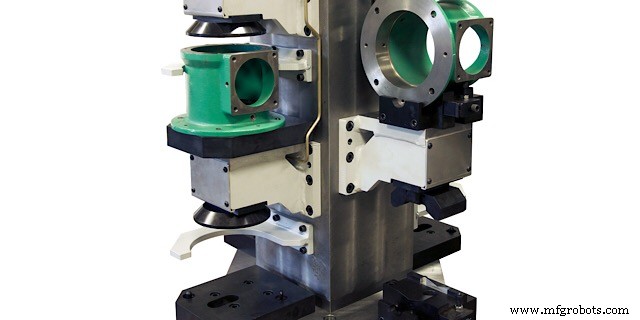

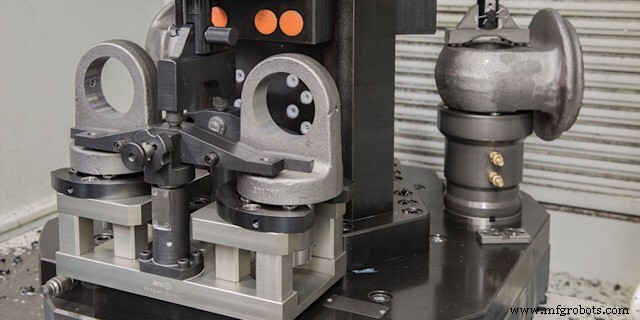

Роботизированные регулируемые приспособления решают проблему частично: они зажимают семейство похожих деталей.

Приспособления и оснастка для интеллектуального производства

Приспособление (jig) ограничивает заготовку в рабочей зоне (упоры на столе фрезерного станка). Оснастка (fixture) фиксирует деталь (болт, специальная гайка). WayKen специализируется на быстрой точной CNC-обработке для прототипирования, приспособлений, оснастки и функциональных компонентов.

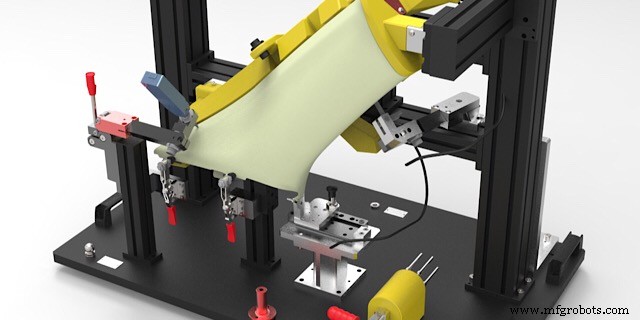

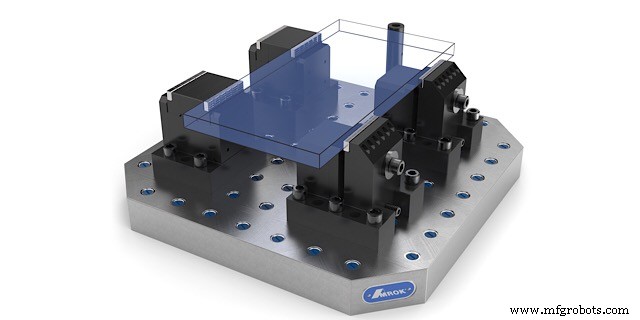

Типы: модульные блоки (как LEGO) — гибки, но долгая сборка. Универсальные зажимы — хорошо для ручной работы, оператор контролирует. Умная система нуждается в автоматизированной гибкой оснастке.

Основные этапы проектирования приспособлений и оснастки для умных систем

1. Выбор базовых поверхностей (возможно несколько наборов для гибкости).
2. Выбор диапазона регулирования (чем шире, тем сложнее инструментальная оснастка).
3. Выбор типа оснасток.
4. Выбор привода: электрический, пневматический, гидравлический, смешанный. Зависит от привода станка. Вакуумные — только пневматика, магнитные — только электрика.
5. Проектирование всей сборки: детали, цикл работы оснастки.
6. Программирование управления приводами (специальная НЦ-программа для каждой системы).
7. Подготовка к изготовлению.

Почему разработка оснастки важна

1. Снижает стоимость: одна умная оснастка заменяет множество простых.
2. Исключает оператора: переустановка под другую партию полностью роботизирована.
3. Экономит время: самая затратная операция — наладка под новую партию. Регулируемая оснастка позволяет обрабатывать разные детали без смены инструментальной оснастки.
