Понимание односторонних и двусторонних допусков в инженерном проектировании

Конструктивные допуски являются основой качества изготовления, определяя, насколько близко деталь должна оставаться к ее предполагаемым размерам. В действительности операции механической обработки редко дают точные измерения; можно удалить немного больше или меньше материала, в результате чего детали могут отличаться на долю миллиметра от проектной спецификации.

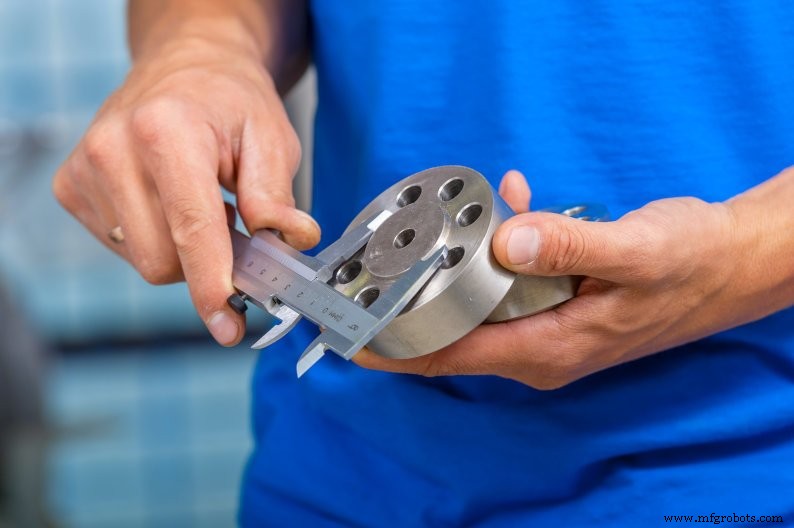

Но где провести грань между приемлемыми вариациями и отказом? Инженеры определяют пределы допуска (диапазоны допустимых отклонений), чтобы инспекторы могли решить, проходит ли деталь проверку качества или нет.

Двумя наиболее часто применяемыми типами допусков являются двусторонние допуски. и односторонняя терпимость . В следующих разделах разбирается каждая концепция и показано, как они влияют на реальные измерения.

Что такое двусторонняя толерантность?

Двусторонняя толерантность описывает симметричную полосу вокруг номинального значения, допускающую изменение как в положительном, так и в отрицательном направлении. Эта полоса может быть одинаковой с обеих сторон или асимметричной.

Равный двусторонний допуск является стандартной формой, обеспечивающей одинаковый запас по обе стороны от номинального размера. На диаграмме ниже показан классический пример.

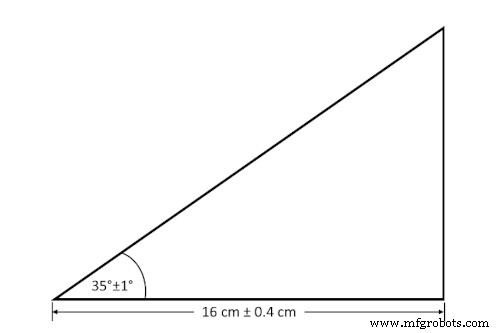

Пример №1. Равные двусторонние допуски

• Угол:34 – 36 °.
• Длина:15,6 – 16,4 см.

Когда проектировщику требуется асимметричная полоса — одна сторона больше другой, — он применяет неравный двусторонний допуск, также известный как неравномерно расположенный допуск. На рисунке ниже показан этот случай.

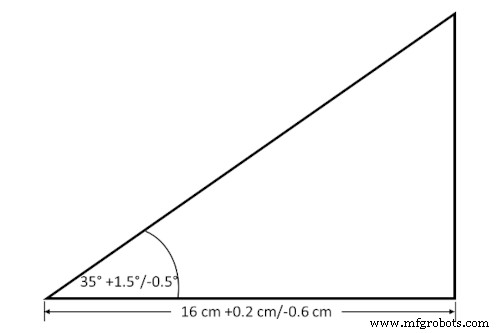

Пример #2:неравные двусторонние допуски

• Угол:34,5 – 36,5 °.
• Длина:15,4–16,2 см.

Когда одна сторона неравного допуска равна нулю, спецификация превращается в односторонний допуск.

Что такое односторонняя толерантность?

Односторонняя терпимость ограничивает отклонение только в одном направлении относительно номинального значения — как в положительном, так и в отрицательном направлении. Хотя они менее распространены, чем равные двусторонние допуски, они необходимы для точного сопряжения деталей.

Рассмотрим отверстие, в которое можно вставить штырь с максимальным диаметром 1 дюйм. Отверстие должно иметь минимальный диаметр 1 дюйм; в противном случае штифт будет слишком большим, чтобы поместиться. Задавая односторонние допуски как для отверстия, так и для штифта, допуски деталей никогда не перекрываются, что гарантирует правильную посадку.

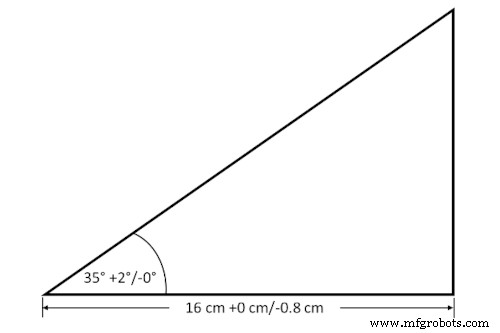

Пример 3. Односторонние допуски

• Угол:35 – 37 °.
• Длина:15,2–16 см.

Другие типы допусков конструкции

Помимо односторонних и двусторонних допусков, инженерия включает в себя несколько геометрических допусков — прямолинейность, округлость, плоскостность, параллельность — чтобы удерживать детали в допустимых пределах формы. Эти элементы управления жизненно важны, например, когда длинный стержень должен пройти через ряд совмещенных отверстий.

Сложный допуск учитывает совокупные вариации по нескольким измерениям. В примере №3 допуск соединения гипотенузы составляет примерно 19,3 см±0,7 см.

Выводы

Односторонние и двусторонние допуски предоставляют инженерам четкие и действенные критерии приемки для контроля качества. Они также позволяют создавать собственные датчики годности/непроходимости, которые упрощают проверки.

Для более глубокого понимания обозначений допусков обратитесь к стандартам ISO или ASME GD&T. Если вам нужна прецизионная обработка, отвечающая самым высоким стандартам качества, воспользуйтесь услугами ЧПУ Gensun.
