Полное руководство по проектированию и производству печатных плат – от концепции до поставки

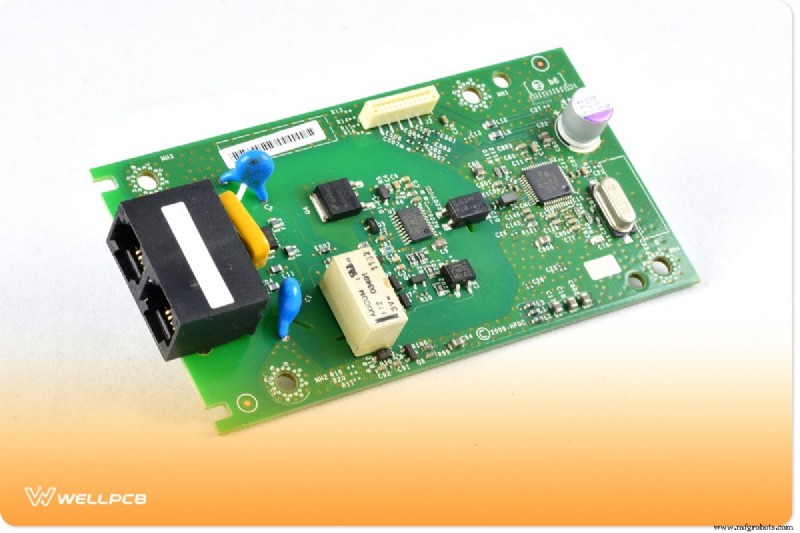

Печатные платы (PCB) остаются основой современной электроники, обеспечивая плотную интеграцию сложных схем в компактных размерах. Их роль незаменима в самых разных устройствах — от смартфонов до носимых устройств.

Создание надежной и высокопроизводительной платы требует пристального внимания к управлению теплом, электромагнитным помехам, контролю импеданса и механической целостности. Каждый этап — от составления схемы и компоновки до изготовления и сборки — должен выполняться с точностью, чтобы конечный продукт соответствовал строгим стандартам качества и надежности.

Глава 1:Проектирование и разводка печатной платы

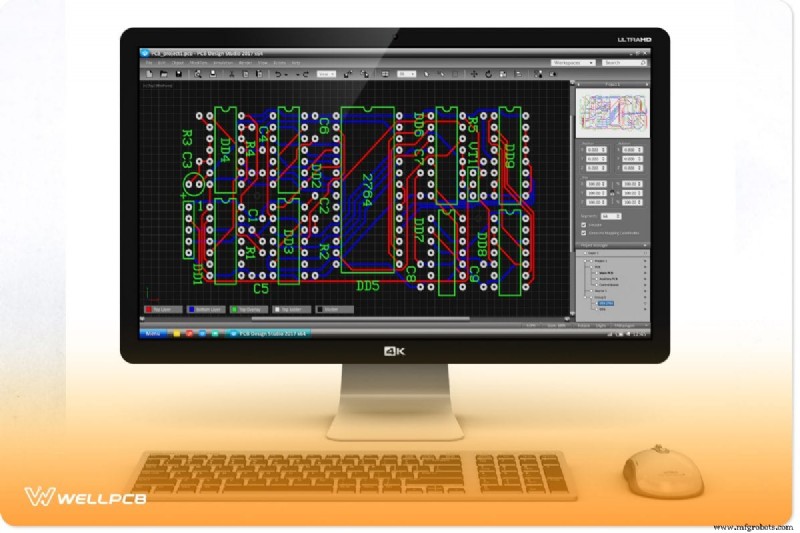

1.1. Выбор подходящего программного обеспечения для проектирования

Основа успешного проекта печатной платы начинается с правильного инструмента проектирования. Надежное САПР должно упростить маршрутизацию, размещение и соблюдение правил проектирования, предлагая при этом обширную библиотеку компонентов и расширенные возможности моделирования.

• Точная трассировка и определение сквозных отверстий
• Комплексные проверки правил проектирования (DRC и ERC)
• Поддержка многоуровневых проектов и высокоскоростного анализа целостности сигнала.
• 3-D визуализация для осмотра как с высоты птичьего полета, так и для осмотра крупным планом
• Бесшовная интеграция с внешними САПР и форматами файлов

Варианты верхнего уровня, такие как Altium Designer. , Autodesk Eagle и DipTrace обеспечить эти функции, сочетая мощность и удобство использования. При выборе отдавайте предпочтение набору функций, а не сложному обучению, а затем оцените экономическую эффективность и гибкость лицензирования.

1.2 Основные аспекты макета

Размер платы и размещение компонентов

Размеры платы должны соответствовать форм-фактору и функциональным требованиям целевого продукта. Для носимых устройств или компактных модулей ограниченное пространство требует более плотной компоновки, тогда как более крупная бытовая электроника требует более просторной площади.

Стратегическое размещение компонентов имеет решающее значение для технологичности:

• Выровняйте похожие компоненты (например, транзисторы), чтобы упростить сборку и проверку.
• Учитывайте высоту и занимаемую площадь компонента, чтобы предотвратить механические помехи и обеспечить плавную пайку волновой пайкой.
• Оставьте достаточно места для маршрутизации вокруг устройств с высоким количеством контактов, чтобы избежать перегрузки.

Рекомендации по маршрутизации сигналов

Эффективная маршрутизация сохраняет целостность сигнала и технологичность:

• Ручной контроль автоматической маршрутизации: Убедитесь, что решения по автоматической маршрутизации не ставят под угрозу линии электропередачи, наземные или высокоскоростные пути.
• Высокоскоростная маршрутизация: Используйте сплошные заземляющие поверхности, поддерживайте одинаковую ширину дорожек и стратегически используйте переходные отверстия, чтобы избежать разрывов импеданса.
• Шины с последовательным подключением: Объедините соединения идентичных компонентов, чтобы уменьшить беспорядок, но учтите дополнительную задержку распространения.
• Выделенные плоскости питания/земли: Обеспечьте возвратные пути с низким импедансом и защитите чувствительные сигналы от электромагнитных помех.

Правила и рекомендации по дизайну

Установление четких проверок электрических правил (ERC) и проверок правил проектирования (DRC) на раннем этапе гарантирует технологичность конструкции. Определите ширину дорожек, зазоры, спецификации переходных отверстий и высокоскоростные параметры, чтобы выявить проблемы еще до изготовления.

1.3 Состав и выбор материала

Компоновка определяет электрические характеристики, механическую прочность и тепловые характеристики. Типичная многослойная плата состоит из чередующихся слоев меди, диэлектрика и паяльной маски, покрытых шелкографией.

Выбор материалов с учетом термической и экономической эффективности

FR‑4 остается отраслевым стандартом благодаря своей экономичности, хотя и обладает ограниченной теплопроводностью. Для мощных или термочувствительных компонентов учитывайте следующее:

• Металлический сердечник (алюминий): Превосходное рассеивание тепла и структурная поддержка.
• Керамика (оксид алюминия или нитрид алюминия): Превосходные тепловые характеристики, но более высокая стоимость.

Баланс между тепловыми потребностями и бюджетными ограничениями является ключом к оптимальному комплексному решению.

1.4 Переходные отверстия и управление температурным режимом

Типы переходов и их применение

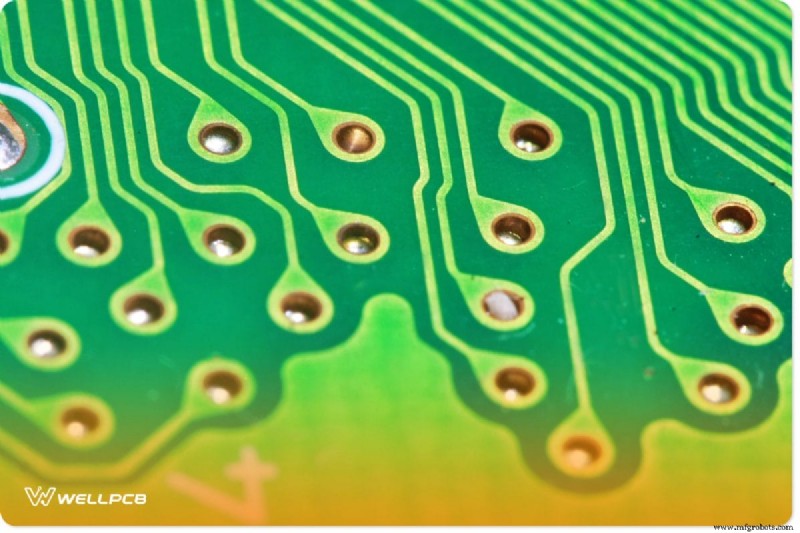

Переходные отверстия — сквозные, слепые или заглубленные — соединяют слои и передают ток и тепло. Согласованность размеров и размещения переходных отверстий повышает производительность производства и электрическую надежность. Проконсультируйтесь с изготовителем печатной платы, чтобы обеспечить соответствие технических характеристик тепловым и токовым требованиям платы.

Решение тепловых проблем

Платы высокой плотности выделяют значительное количество тепла. Смягчите это:

• Размещение теплоотводящих или тепловых отверстий рядом с горячими компонентами.
• При необходимости используйте радиаторы, вентиляторы или термозащитные прокладки.
• Обеспечение достаточного зазора вокруг высокотемпературных деталей для обеспечения циркуляции воздуха и процессов пайки.

Глава 2:Создание файлов Gerber

2.1 Что такое файлы Gerber

Файлы Gerber являются стандартом де-факто для производства печатных плат, кодируя каждый слой платы как двухмерное векторное изображение. Они прилагаются к файлам для сверления для изготовления окончательной протравленной платы. Сегодня около 90% работ по производству печатных плат полагаются на данные сверления Gerber 274‑X и Excellon.

Создание Gerber-файлов с помощью Eagle 3.55

Выполните следующие простые шаги:

1. Откройте файл доски в Eagle.
2. Запустите DRILLCFG.ULP, чтобы сгенерировать данные детализации.
3. Запустите CAM-процессор и загрузите GERBER.CAM.
4. Обработать задание — принять подсказки относительно фиктивных файлов и нескольких слоев сигналов.
5. Соберите сгенерированные файлы (например, .WHL, .CMP, .SOL и т. д.), заархивируйте их и отправьте производителю.

Создание Gerber-файлов в Altium Designer

1. Перейдите к Файл> Выходные данные производителя> Файлы Gerber .
2. Установите единицы измерения и выберите слои (например, снимите флажки G1–G3 для двухслойной платы).
3. Включите Embedded Apertures для очистки файлов.
4. Нажмите ОК. для экспорта.

2.2 Расширения файлов и инструменты просмотра

Файлы Gerber обычно используют .gbr. расширение, хотя .gbx , .top и .bot также распространены. Специальный просмотрщик необходим для проверки выравнивания слоев, зазоров и общей целостности конструкции.

• Онлайн-просмотрщик Gerber – Поддерживает Gerber 274X и Excellon с функциями масштабирования и переключения слоев.
• EasyEDA Gerber Viewer – Предлагает изоляцию слоев, выбор цвета и статистический анализ отверстий и размеров.
• Инновационное числовое средство просмотра Gerber – Надежная совместимость, точное масштабирование и полная интеграция с экспортом Eagle/Altium.

2.3 Распространенные ошибки Gerber и их предотвращение

Типичные ошибки включают в себя:

• Слои смещены или отсутствуют.
• Недостаточные зазоры между контактными площадками и дорожками
• Устаревшие форматы файлов или несоответствие единиц измерения.
• Дубликаты или перекрывающиеся объекты
• Неполные или поврежденные файлы

Рекомендации:

• Проведите тщательную проверку дизайна перед экспортом.
• Используйте специальные средства просмотра для проверки каждого слоя.
• Используйте встроенные проверки DRC/DRC.
• Придерживайтесь соглашений об именах и единообразных единицах измерения.
• Проверьте точность файлов детализации.
• Поддерживайте контроль версий и тесно сотрудничайте с производителем.

Глава 3:Процесс изготовления печатной платы

Путь производства включает шесть важнейших этапов:

3.1 Подготовка к производству

Инженеры проверяют проектную документацию, подтверждают ее полноту и составляют точное предложение. Этот шаг гарантирует, что все производственные требования задокументированы, а потенциальные проблемы выявлены на ранней стадии.

3.2 Ламинирование и обработка изображений

• Обрезное ламинирование: Настройте размер платы и геометрию панели.
• Сушка: Удалите влагу при температуре 150°C в течение 3–4 часов, чтобы предотвратить деформацию.
• Визуализация внутреннего слоя: Нанесите сухую пленку, экспонируйте и проявите, чтобы выявить следы меди.

Последующее химическое травление удаляет незащищенную медь, оставляя желаемые следы.

3.3 Сверление и покрытие

Сверление — лазерное или механическое — создает переходные и сквозные отверстия. Лазерное сверление обеспечивает точность микроотверстий, слепых и скрытых отверстий. Далее следует покрытие методом химического осаждения меди (ECP) для тонких начальных слоев и горизонтального электролитического осаждения (HEP) для более толстых медных дорожек.

3.4 Визуализация и травление внешнего слоя

Сухая пленка наносится на внешнюю медную поверхность, подвергается экспонированию и проявлению. На этом этапе медь под пленкой защищена, что обеспечивает точное образование следов.

3.5 Паяльная маска и шелкография

После воздействия ультрафиолета жидкая паяльная маска защищает медь от окисления и коррозии. Затем при шелкографии добавляются идентификаторы важных компонентов и инструкции по сборке.

3.6 Обработка поверхности и профилирование

Поверхностная обработка, такая как ENIG, HASL, HASL без свинца и OSP, обеспечивает паяемость и долговечность. Соответствие RoHS требует использования бессвинцовых решений для рынков ЕС. Профилирование формирует края доски в соответствии с требованиями заказчика.

Глава 4. Окончательное тестирование и контроль качества

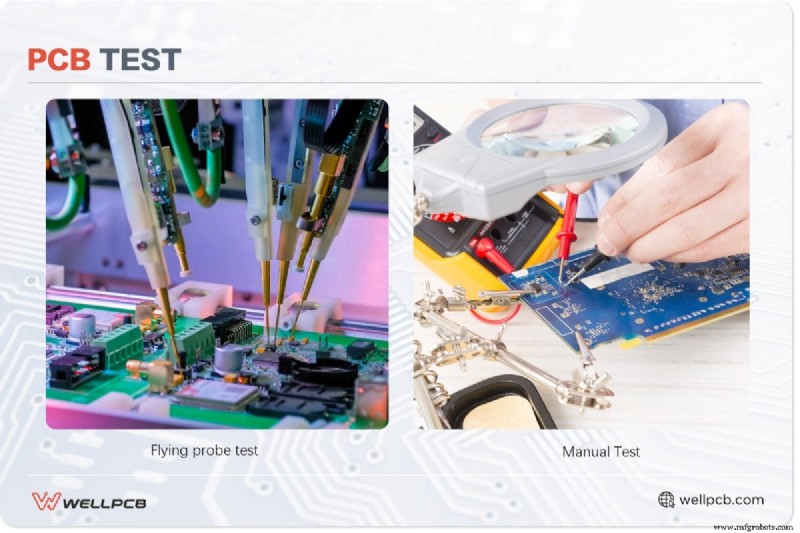

Изображение:тест печатной платы

4.1 Электрические испытания

Электрическая надежность проверяется посредством испытаний на целостность, изоляцию и летающего зонда. Эти проверки подтверждают, что все цепи целы, не содержат замыканий и соответствуют электрическим характеристикам конструкции.

4.2 Визуальный осмотр и упаковка

Наша команда по качеству проводит тщательный визуальный осмотр, измеряя размеры, количество отверстий и коробление. Успешные платы получают отчет об испытаниях и герметизируются в вакууме для защиты от пыли и влаги перед надежной упаковкой и отправкой по всему миру через DHL или FEDEX.

Заключение

Проектирование и производство печатных плат являются основой надежной электроники. Овладев основами компоновки, выбором компоновки, точным созданием Gerber и строгими процессами изготовления, вы обеспечите долговечность и производительность.

Мы предлагаем экспертную оценку проекта, поддержку при изготовлении и постоянное общение для доработки вашего проекта перед началом производства.

Готовы улучшить свой рабочий процесс с печатными платами? Свяжитесь с нами сегодня, и мы воплотим ваш дизайн в жизнь.
