LM323:все, что вам нужно знать

Инженеры-электронщики и электрики работают буквально на переднем крае практических технологий, совершенствуя системы и устройства, которыми мы ежедневно пользуемся. От мобильных телефонов до автомобилей и солнечной энергии, среди прочего, инновации необходимы для удовлетворения, среди прочего, потребностей общества в технологиях, связи и энергии. Итак, в этой статье вы узнаете о важности регуляторов напряжения, а именно регулятора LM323, а также о его текущих применениях. Отсюда ожидайте найти много знаний об электронике LM323.

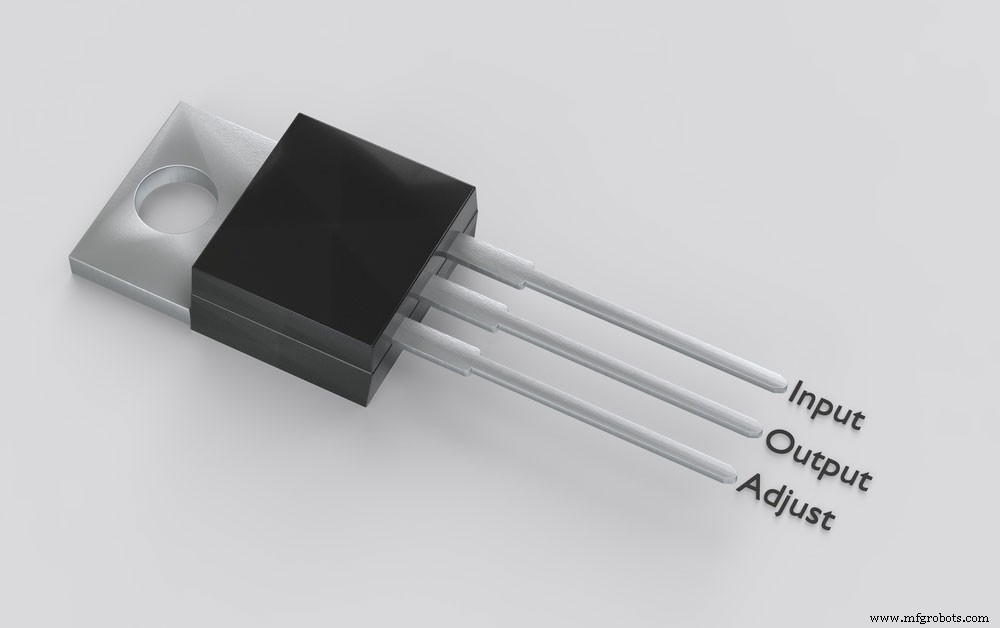

Конфигурация контактов LM323

Во-первых, в качестве линейного регулятора напряжения LM323 представляет собой стабилизатор положительного напряжения с 3 клеммами, который поставляется с предустановленным выходным напряжением 5 В. Он также имеет возможность управления нагрузкой 3 А. Здесь используется новый дизайн схемы и методы обработки для обеспечения высокого выходного тока без ущерба для регулирования устройств с меньшим током.

Также в электронике можно встретить распиновку. Это перекрестная ссылка между штырями или контактами электронного компонента или электрического разъема и их функциями. На этом этапе мы рассмотрим, как настроить вывод LM323.

Характеристики LM323

Регулятор LM323 имеет несколько характеристик, заслуживающих внимания.

• Выходное напряжение:5 В (фиксированное)
• Регулятор положительного напряжения
• Входное напряжение:от 7,2 В до 20 В.
• Выходной ток:3 А
• Допуск по напряжению:2%
• Максимальный выходной ток:15 А (с последовательным проходным транзистором)
• Рабочая температура перехода составляет 125 °C (максимум).
• Находится в упаковке То-220 и металлической банки.

Эквиваленты LM323

Наиболее заметными альтернативами являются LM317 и LM7805. Они включают следующее:

Устройство LM317 представляет собой 3-контактный регулируемый стабилизатор положительного напряжения. Он может подавать более 1,5 А в диапазоне выходного напряжения от 1,25 В до 37 В.

С другой стороны, LM7805 находит широкое применение практически во всех электронных проектах, поскольку обеспечивает постоянное выходное напряжение +5 В при переменном входном напряжении.

(аналог LM317)

Как использовать LM323

Все, что вам нужно сделать, это подключить конденсатор входного фильтра. Значение должно быть 0,33 мкФ или выше, чем конденсатор выходного фильтра 0,1 мкФ или более, в зависимости от выходного тока.

Следовательно, вы получите регуляторы +5 В на выходном контакте, и вам нужно помнить, что минимальное входное напряжение должно быть минимум 7,5 В.

Помимо стабилизатора постоянного напряжения, LM323 может действовать как источник постоянного тока нагрузки, когда он используется в качестве резистора. Он также может действовать как регулируемый регулятор напряжения при использовании его с операционным усилителем, что делает его очень подходящим для многих приложений.

(печатная плата, которую можно использовать для LM323)

Заключение

Регуляторы напряжения LM323 являются одними из наиболее важных компонентов в электронике. У них много характеристик и эквивалентов. Что еще более важно, они просты в использовании. Таким образом, может быть трудно поддерживать или поддерживать напряжения в пределах предписанного диапазона, который часть электронного оборудования может выдержать без них.

Всякий раз, когда вам потребуется какой-либо стабилизатор напряжения, включая LM323, не стесняйтесь обращаться к нашей команде, и мы поможем вам.
