Rk3399:все, что вам нужно знать об этом

Вы ищете другой вариант, кроме Raspberry Pi или Adafruit SBC? Или вам нужна фантастическая альтернатива для ваших мини-вычислений? Тогда рассмотрите RK3399 как идеальный вариант.

Интересно, что RK3399 имеет множество привлекательных функций, которые делают его способным запускать мощные вычислительные приложения. Однако вполне возможно, что вы никогда не слышали о каменных чипах и скептически относитесь к их использованию.

Но, к счастью, в этой статье вы узнаете все, что вам нужно знать о RK3399 и его схемах.

Что такое Rk3399?

В 2016 году появился RK3399, заслуживший репутацию высокой производительности и низкого энергопотребления.

Интересно, что RK3399 работает с различными компьютерами, интеллектуальными устройствами и персональными мобильными интернет-устройствами. Кроме того, он может создавать некоторые ПК и одноплатные компьютеры с расширенными вычислительными возможностями.

По правде говоря, RK3399 работает на «Большом». Маленькая архитектура». Кроме того, он объединяет два мощных процессора ARM Cortex и графический процессор Mali для превосходной графической производительности.

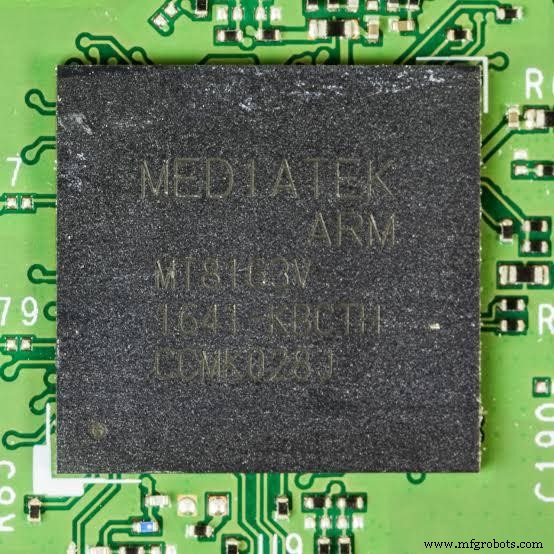

Процессор ARM Cortex

Действительно, RK3399 также предлагает мощные видеодекодеры для воспроизведения видео с высокой частотой кадров. Кроме того, он поддерживает операционную систему с полным набором функций SDK/API, что позволяет создавать среду приложений для Android.

Кроме того, есть гораздо более мощное оборудование с RK3399, которое предлагает оптимизированную производительность. Благодаря наличию RK3399 это оборудование может работать с цифровыми вывесками AI и POS-терминалами.

Возможности Rk3399

Как мы упоминали ранее, RK3399 обладает различными мощными функциями, которые делают его отличным вариантом для ваших вычислительных нужд. Давайте подробнее рассмотрим эти функции:

ЦП

RK3399 оснащен двумя процессорами ARM Cortex, в том числе

• Двухъядерный процессор ARM Cortex-A72 MPCore
• Четырехъядерный процессор ARM Cortex-A53 MPCore

Оба процессора обеспечивают высокую производительность, низкое энергопотребление и кэшированный процесс приложений.

RK3399 также имеет два кластера ЦП, в том числе один большой кластер и один малый кластер. Для большого кластера у нас есть двухъядерный Cortex-A72, который отвечает за высокую производительность RK3399. С другой стороны, небольшой кластер использует четырехъядерный процессор Cortex-A53 и справляется с низким энергопотреблением RK3399.

Кроме того, RK3399 имеет полную реализацию набора инструкций архитектуры ARM v8-A. Он также поддерживает ARM Neon Advanced Single Instruction, Multiple Data (SIMD) для ускорения мультимедиа и обработки сигналов.

Интересно, что есть также функция CC1500, которая обеспечивает согласованность памяти между двумя кластерами. Кроме того, Cortex-A72 имеет кэш инструкций L1 объемом 48 КБ и кэш данных L1 объемом 32 КБ.

Точно так же Cortex A53 использует кэш инструкций L1 объемом 32 КБ и кэш данных L1 объемом 32 КБ отдельно. Оба ядра Cortex интегрируются с ассоциативным набором из четырех элементов.

Более того, большой кластер имеет унифицированный кэш 1 МБ, а малый кластер — 512 КБ унифицированного кэша L2. Он также поддерживает технологию зоны доверия.

Графический процессор

RK339 оснащен графическим процессором ARM Mali-T860MP4 с поддержкой OpenGL ES1.1/2/3.0, DirectX11.1, OpenCL1.2 и другого программного обеспечения, улучшающего графическую производительность. Он также имеет встроенное ядро ​​с четырьмя шейдерами, которое использует иерархический тайлер.

Видео

Интересно, что RK3399 поддерживает декодер видео в реальном времени с различными форматами, такими как;

• MPEG-1
• MPEG-2
• MPEG-4
• ВК-1
• MVC
• VP8
• VP9
• H.264
• H.265

MPEG-1, 2, 4, MVC и VP8 поддерживают до 1080 пикселей при 30 кадрах в секунду (1920 x 1088).

Кроме того, H.264, VP9 и H.265 поддерживают разрешение до 2160 пикселей при 60 кадрах в секунду (4096×2304).

H.263 поддерживает только до 576 пикселей при 60 кадрах в секунду (720×576). Кроме того, RK3399 поддерживает кодировщик видео MVC, H.264 и VP8.

Интерфейс камеры и процессор изображений

Вы можете установить один или два MPI-CSI и встроенный двойной ISP. Кроме того, входное разрешение одного интернет-провайдера составляет 13 Мпикс.

Память

Rk3399 использует три интерфейса памяти, включая

• Интерфейс динамической памяти
• интерфейс eMMC
• Интерфейс SD/MMC

Кроме того, интерфейс динамической памяти совместим со следующим стандартом JEDER:

• DDR3 (1866 г.)
• DDR3L (1866)
• LPDDR3 (1866 г.)
• LPDDR4 (SDRAM)

Он также поддерживает два канала, каждый из которых имеет разрядность данных 16 или 32 бита. Вы также можете выбрать до двух рангов для каждого канала с объемом оперативной памяти 4 ГБ.

Более того, интерфейс eMMC полностью соответствует спецификациям JEDEC для eMMC 5.1 и eMMC 5.0. Он также поддерживает четыре режима работы:устаревший, HS400, DDR50 и HS200.

Кроме того, интерфейс SD/MMC имеет два интерфейса, которые можно настроить как SDIO или SD/MMC. Кроме того, этот интерфейс совместим с MMC v 4.51 и SD 3.0.

Показать

По правде говоря, RK3399 имеет два встроенных VOP, которые выводятся из следующих интерфейсов дисплея:

• Один порт HDMI
• Один или два порта MIPI-DSI
• Порт DP и порт eDP

Каждый интерфейс поддерживает функции AFBC, взаимодействующие с графическим процессором.

Интерфейс HDMI имеет один физический уровень, поддерживающий работу с HDMI 1.4 и 2.0. Он также поддерживает HDCP 1.4/2.2.

Кроме того, интерфейс MIPI имеет три встроенных MIPI PHY, причем MIPI0 работает только для DSI, а MIPI2 работает для CSI 2.

С другой стороны, интерфейс eDP остается совместимым со спецификациями eDPTM версии 1.3 и выше. Интерфейс DisplayPort также соответствует спецификациям DisplayPort V 1.2 и совместимости с HDCP2.2.

Системный компонент

Действительно, RK3399 имеет четырнадцать встроенных 64-битных таймеров для незащищенных приложений и двенадцать для защищенных приложений. Кроме того, RK3399 имеет четыре встроенных ШИМ и три сторожевых схемы с разрядностью счетчика 32 бита.

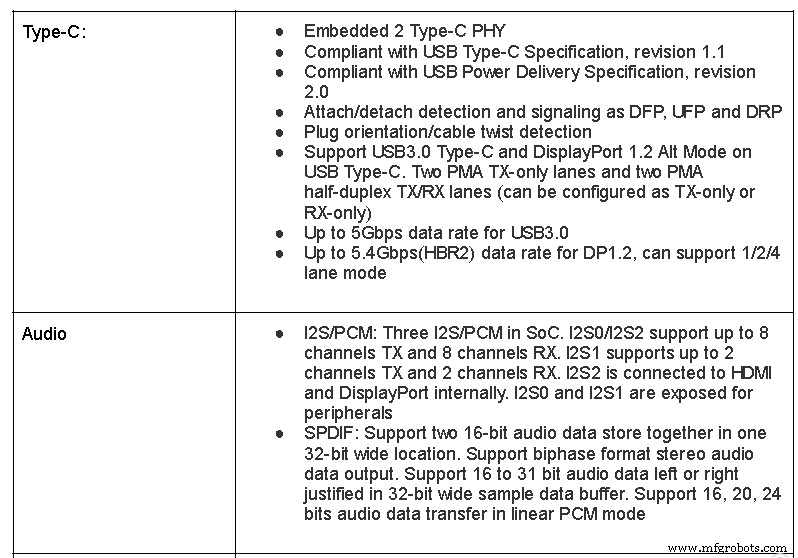

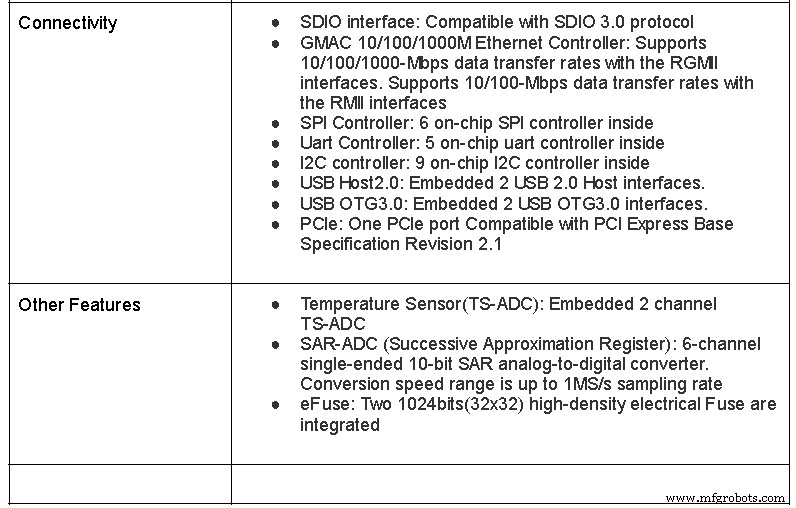

На рисунках ниже показаны другие полезные функции RK3399:

Возможности RK3399

Технические характеристики RK3399

Вот технические характеристики RK3399:

Процессор	Рокчип RK3399
Рынок (Основной)	Rockchip RK3399 — это одноплатный компьютер.
Семья	RK3399 — один из многих продуктов семейства RK3300.
Ядра	Он поставляется с шестью ядрами.
ИСА	В RK3399 используется ARMv8-A (64-разрядная версия).
Потоки	Вы можете получить до шести потоков на RK3399.
Турбо частота	Максимальная частота в турборежиме составляет 2,0 ГГц.
Микроархитектура	Он использует архитектуру Cortex-A72 и Cortex-A53.
Базовая частота	Базовая частота RK3399 составляет 1,5 ГГц.
Кэш-память	Вы можете иметь в общей сложности 1,512 МБ кэш-памяти на RK3399
Основная высокая производительность	Он имеет 2x ARM (Cortex-A72) с тактовой частотой 2,0 ГГц
Энергетическое ядро	2x ARM (Cortex-A53) с частотой 1,5 ГГц для низкого энергопотребления
Емкость памяти (макс.)	4 ГБ
Встроенная графика GPU	В RK3399 используется графический процессор ARM Mali-T860 MP4
Каналы памяти (макс.)	Максимум два канала памяти.
Типы памяти	Он использует тип памяти LPDDR4 SDRAM или LPDDR3-1866.
Тип сокета	Сокет SoC
Безопасность	Возможна поддержка зоны доверия

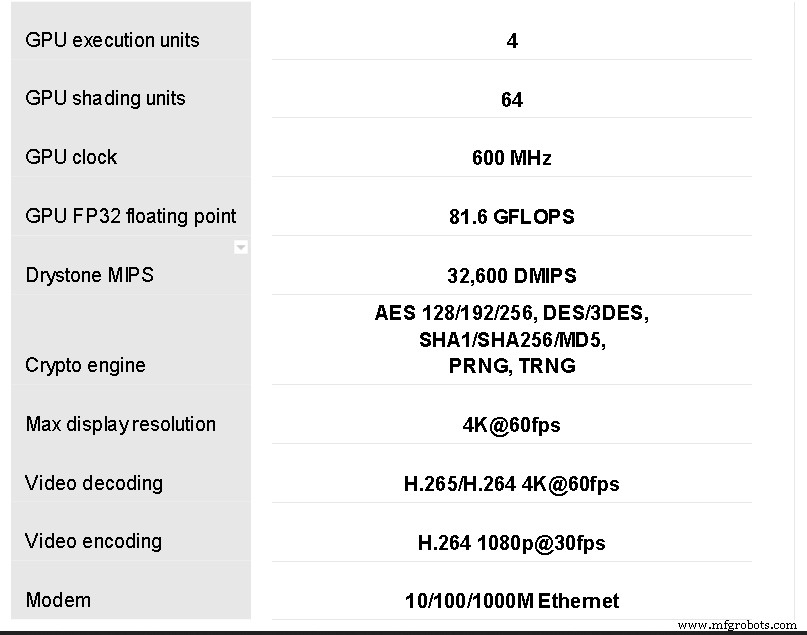

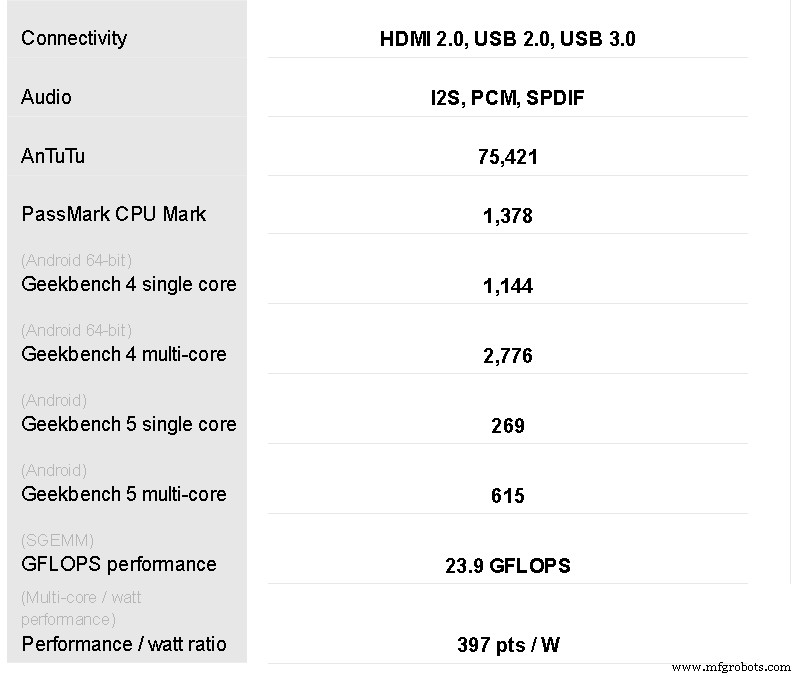

Другие характеристики включают:

Приложения

Вот некоторые приложения, с которыми RK3399 отлично справляется:

• Цифровые вывески

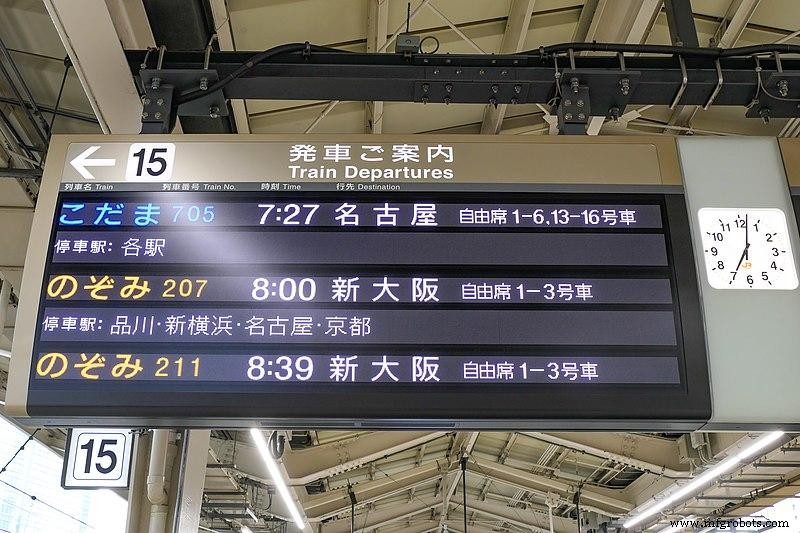

Цифровые вывески

• Позиция

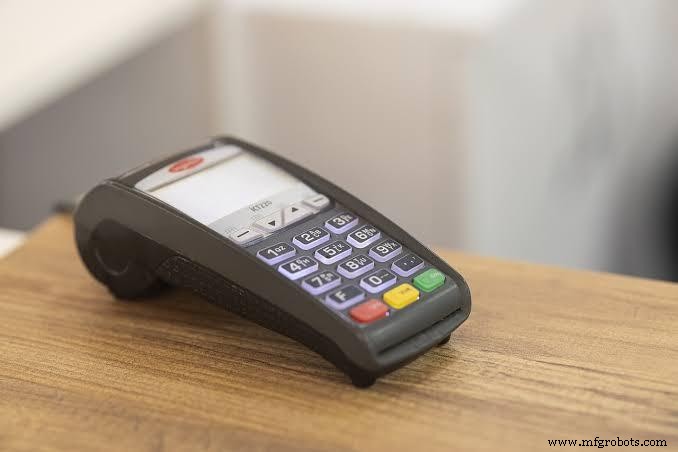

POS

• Киоск

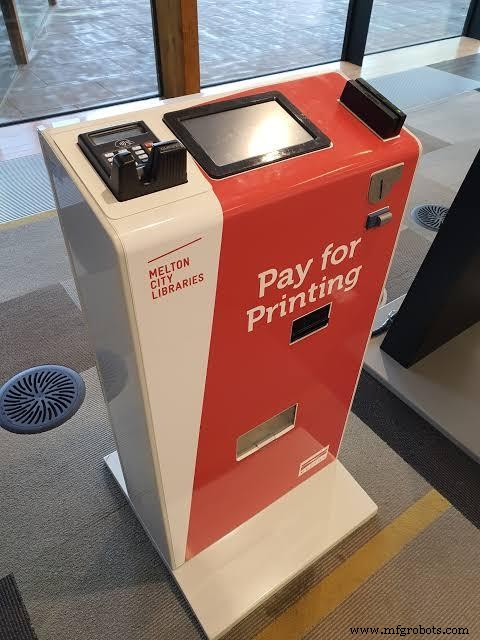

Киоск

• Интернет вещей
• Сеть
• Визуализация и рендеринг
• Промышленный контроль
• Обработка видео
• Приложения безопасности
• Сетевые приложения

Оранжевый Pi RK3399

Orange Pi — это SBC с открытым исходным кодом, способный запускать файл образа Android 6.0. Он работает на базе RK3399 и предлагает 2 ГБ или 4 ГБ DDR3 SDRAM. Он также делит эту оперативную память с графическим процессором.

Orange Pi — отличный способ начать экспериментировать с технологиями. Он также прост в использовании, и вы можете использовать его для создания различных проектов. Вот некоторые вещи, которые вы можете создавать с помощью Orange Pi RK 3399:

• Беспроводные серверы
• Динамики
• Android
• Игровые приставки

И многие другие, поскольку исходный код платы открыт.

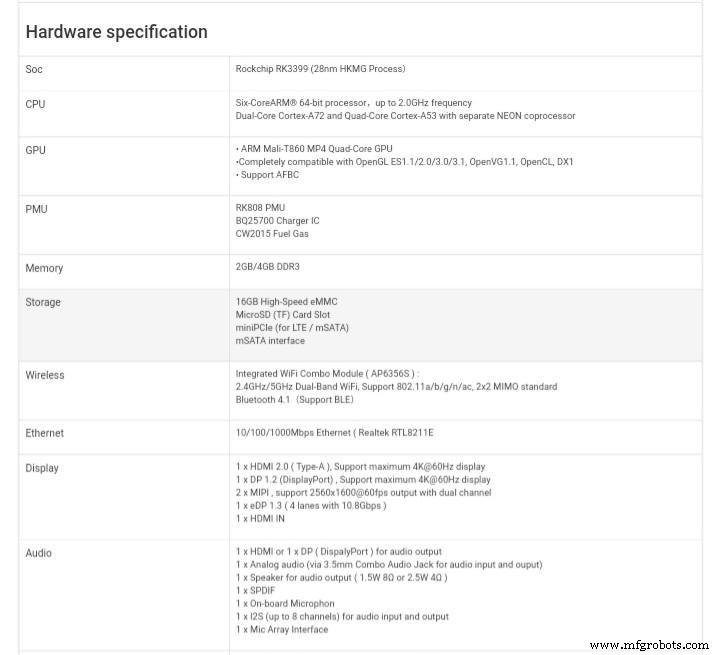

Вот технические характеристики Orange Pi RK 3399:

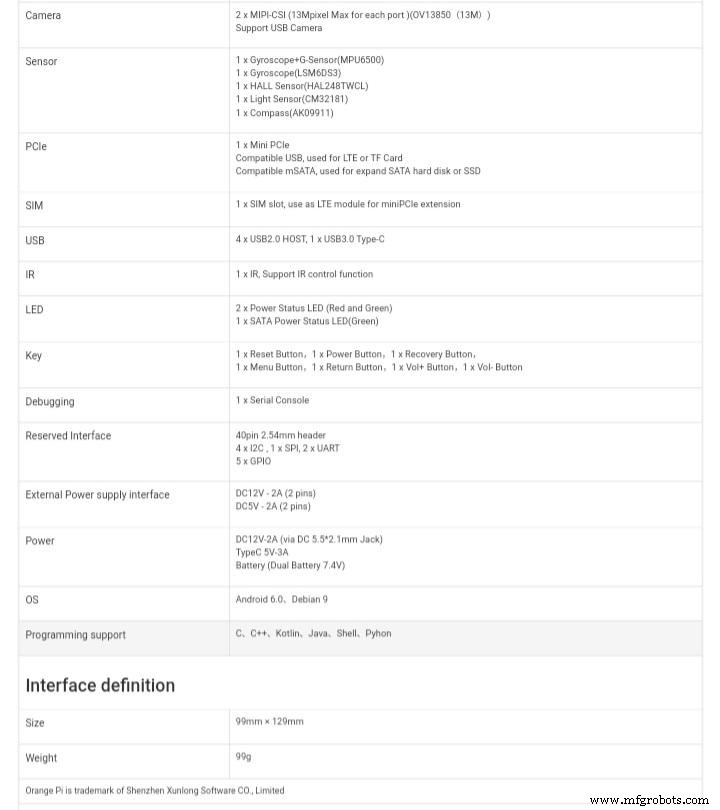

Технические характеристики Orange Pi

Округление

RK 3399 не дурак, когда дело доходит до одноплатных компьютеров. Их продукты являются надежной альтернативой одноплатным компьютерам Raspberry Pi и Arduino.

Rock Chip идеально подходит для различных приложений и обеспечивает высокую производительность благодаря одному из своих процессоров.

Если у вас есть вопросы о Rockchip RK 3399, свяжитесь с нами.
