Фарадеев фонарик: полное руководство по сборке и использованию механического света

Что такое фарадеев фонарик?

Работает по закону электромагнитной индукции Фарадея. Встряхивание заставляет магнит двигаться в катушке — генерируется электричество. Не требует батарей — идеален для аварийных наборов (нет проблемы саморазряда).

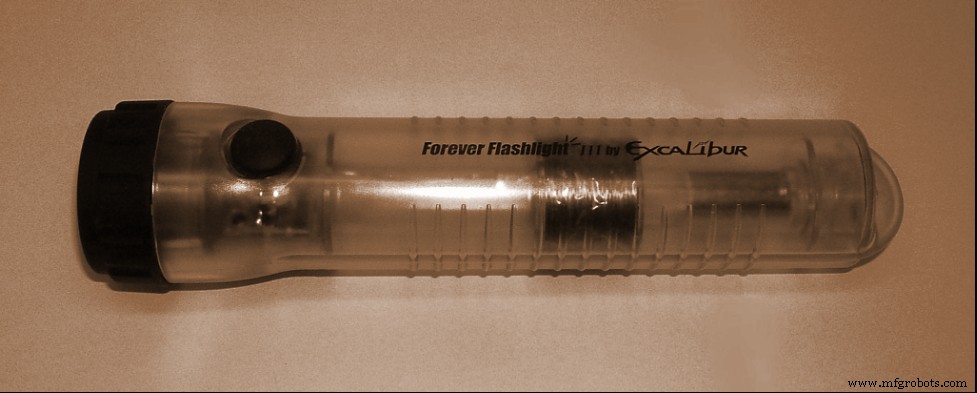

Фарадеев фонарик (встряхивающийся)

Механика проще, чем у динамо-фонариков (ручка). 30 сек встряхивания ≈ 5 мин света. Для бесконечного света — встряхивайте 10–15 сек каждые 2–3 мин. Яркость достаточна для аварий. Часто корпус прозрачный — для обучения индукции (видно движущийся магнит).

Принцип работы

Ключевые компоненты:

• Катушка: ~300 витков медного провода
• Неодимовый магнит: мощный (один большой или стопка маленьких)
• Выпрямитель (диодный мост): переменный ток → постоянный
• LED: светодиод
• Конденсатор (суперконденсатор): накопление заряда
• Выключатель: переключение зарядка/свет

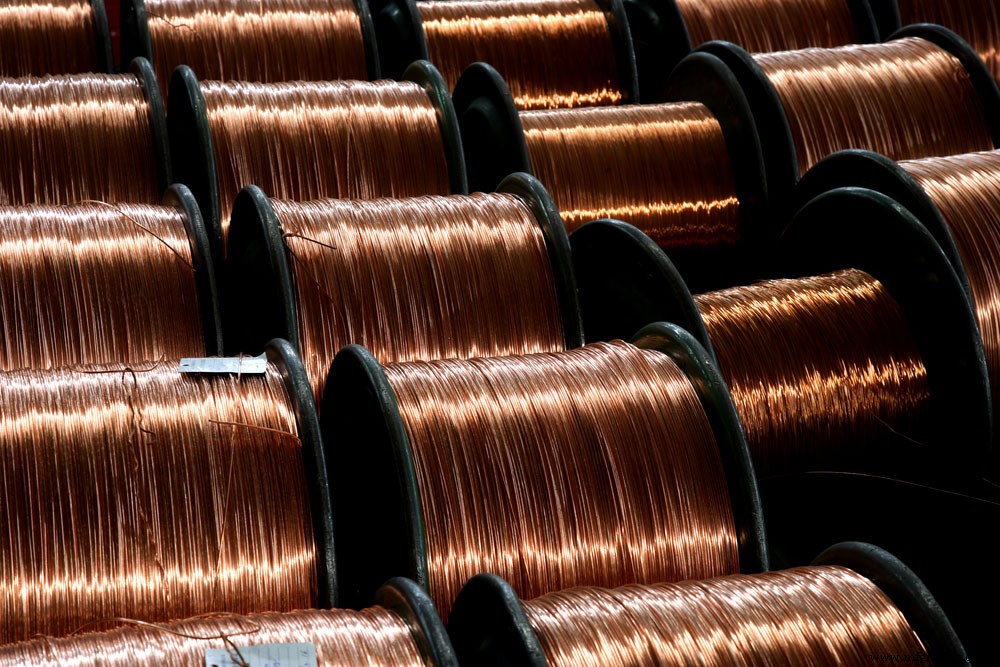

Катушки медной проволоки

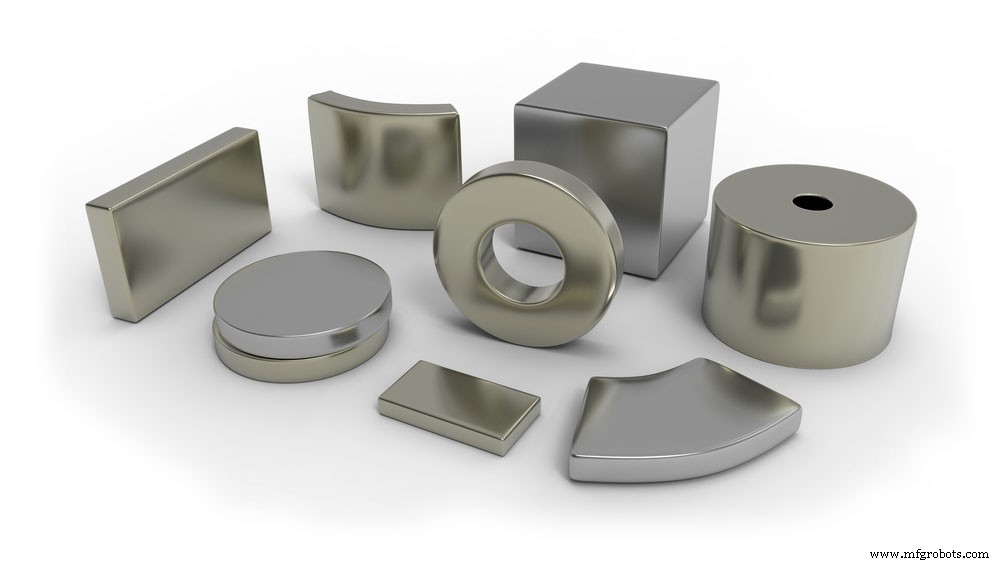

Неодимовые магниты

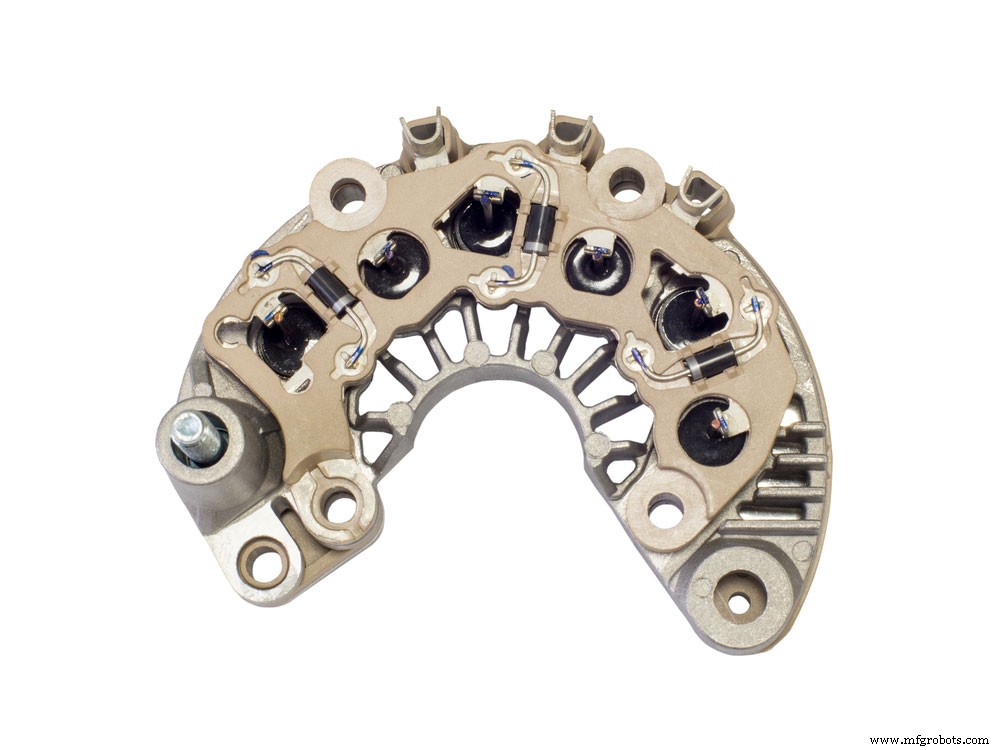

Диодный мост (выпрямитель)

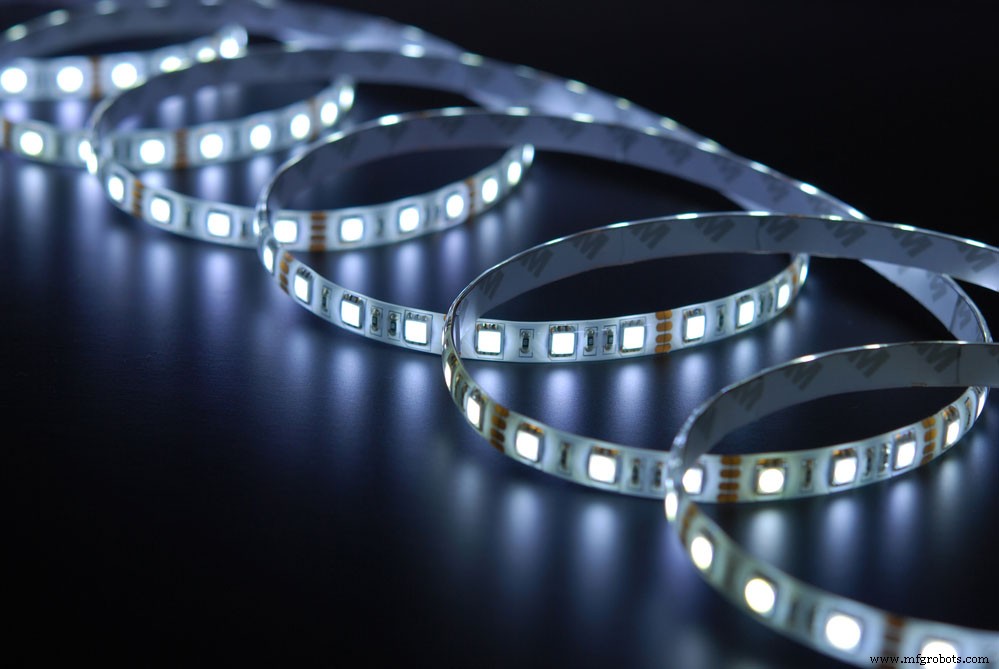

Светодиод

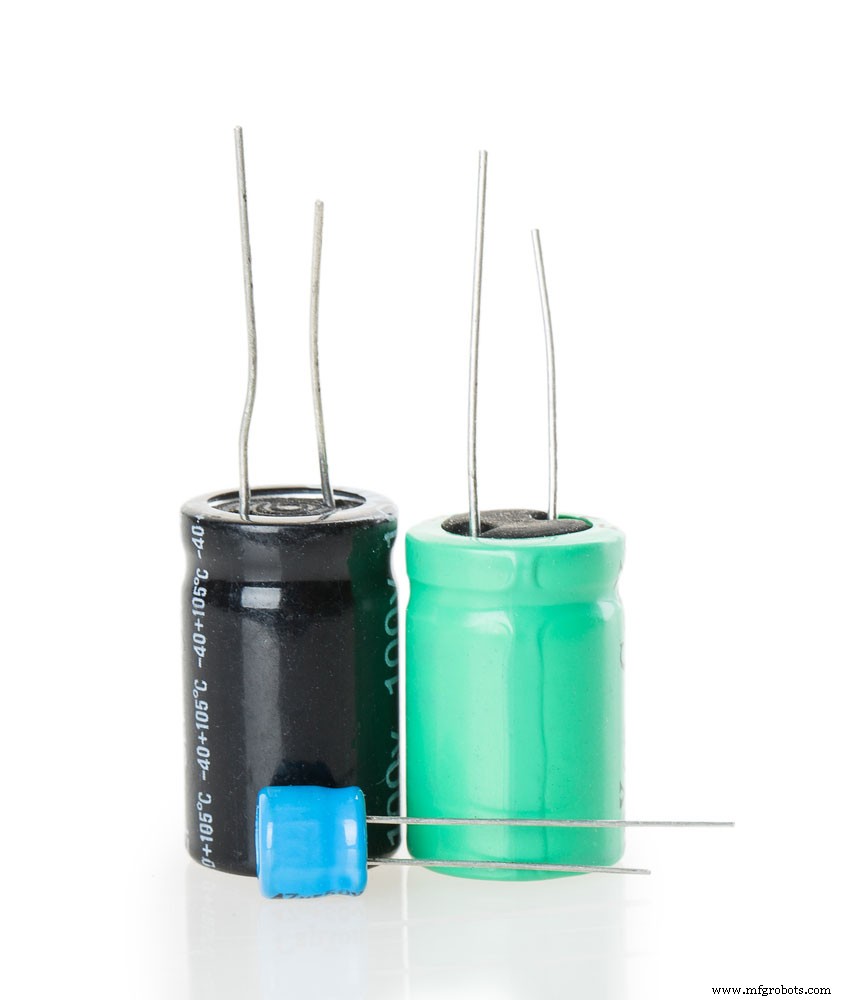

Конденсатор (суперконденсатор)

Как это работает

Линейный генератор: магнит движется в катушке вертикально. Движение вправо-влево → переменный ток (направление тока меняется). Выпрямитель (диодный мост) превращает два полупериода в один пульсирующий постоянный ток. Конденсатор сглаживает пульсации и накапливает заряд. При заряде (30 сек) выключатель в положении «зарядка». При включении — конденсатор разряжается через LED → свет до разряда.

Осторожно: подделки используют литиевые элементы вместо суперконденсатора, фальшивые магниты/катушки — не генерируют ток. Лучше собрать самому.

Сборка DIY фарадеева фонарика

Компоненты:

• Магнитная проволока (медь, эмалированная)
• Конденсатор (суперконденсатор 1–5 Ф, 5.5 В идеально)
• ПВХ-труба (кусок, вн. диаметр под магнит)
• Неодимовый магнит (диаметр < вн. диаметра трубы)
• Изолента / эпоксидный клей
• Резистор (300 Ом для LED)
• Макетная плата, провода

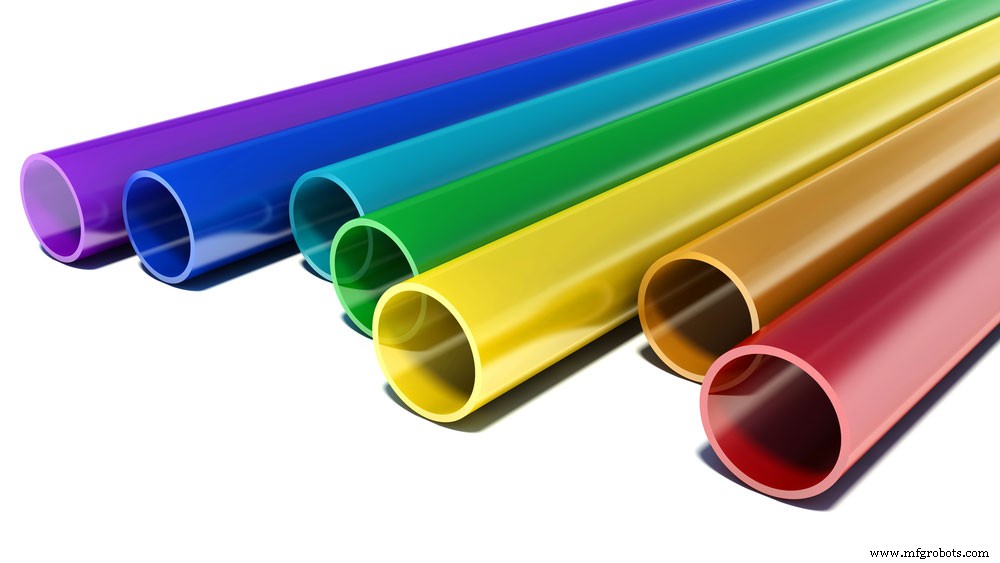

Набор ПВХ-труб

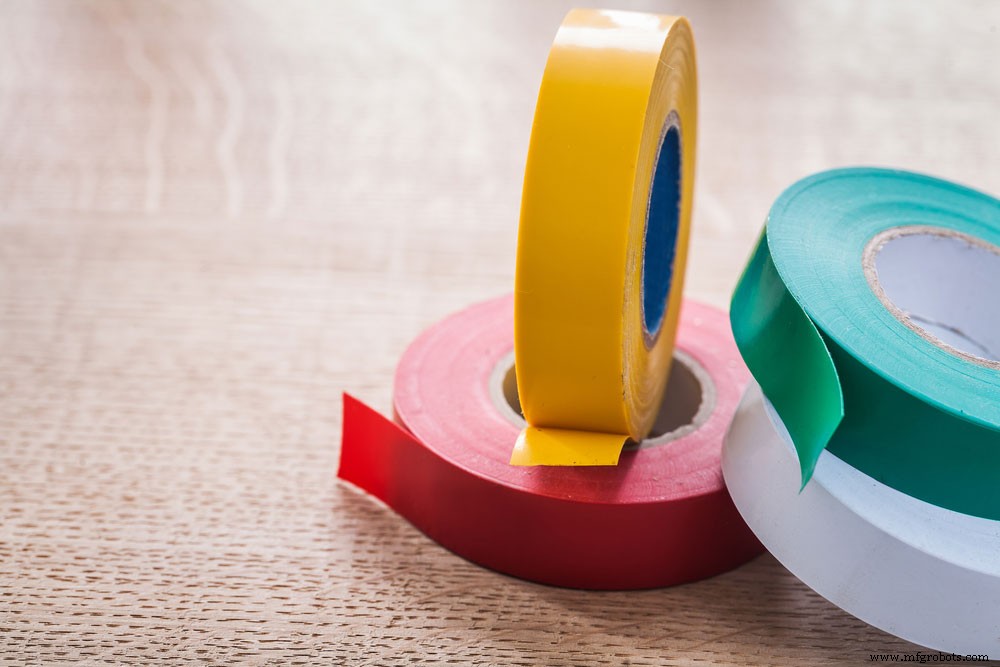

Изолента

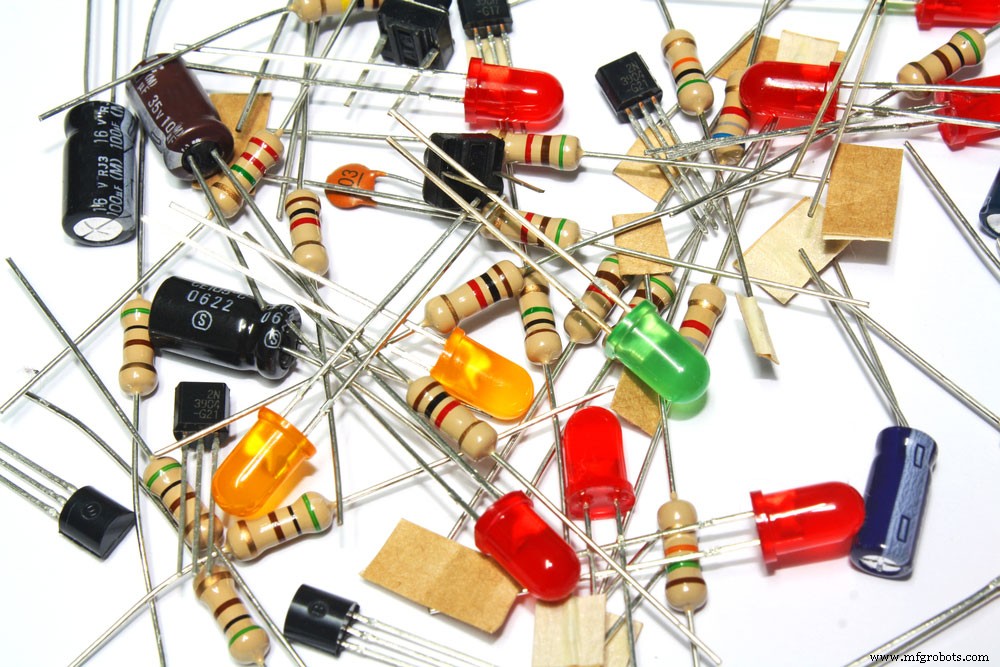

Набор резисторов

Схема

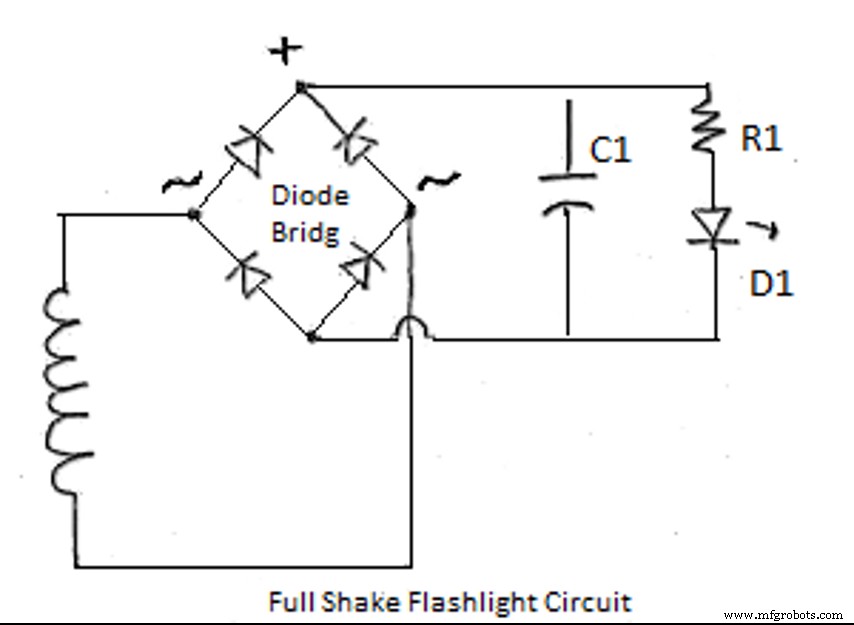

Схема shake-фонарика

Шаги сборки

Шаг 1: Катушка индукции

ПВХ-труба: вн. диаметр 3/4 дюйма (19 мм), длина ~16 см. Магнит 3/4 дюйма — идеально. Длина не критична, но магнит должен проходить свободно.

Нанижите ~300 витков проволоки на трубу. Оставьте два конца (начало и конец) для подключения. Ускорьте: зажмите трубу в дрель, держите провод. Закрепите изолентой.

Напряжение пропорционально числу витков — 300 витков оптимально.

Шаг 2: Проверка катушки

Подключите катушку к двум LED (параллельно) на макетке через изолированные провода. Встряхните — LED должны мигнуть (переменный ток).

Шаг 3: Сборка цепи

1. Диодный мост: 4 диода 1N4007 в схеме моста — один блок. Обеспечивает односторонний ток для одного LED.

2. Резистор 300 Ом последовательно с LED — ограничение тока.

3. Конденсатор параллельно LED (после моста) — сглаживает пульсации, дает постоянный свет вместо мигания.

Шаг 4: Финальный тест и оформление

Зарядите конденсатор встряхиванием. Проверьте свет. Добавьте магниты на концах трубы (отталкивающиеся) — магнит будет возвращаться в центр, не вылетать, эффективнее передача энергии. Оформите в корпус (ручка, фонарик).

Преимущества и недостатки

Плюсы:

• Не нужно электричество/батареи — чистая механика
• Идеален для аварийных кейсов
• Экологичен (нет батарей)

Минусы:

• Нужно активно встряхивать
• Свет ослабевает через 2–3 мин (нужно повторно встряхнуть)

Заключение

Фарадеев фонарик — пример пьезоэлектрической/индукционной энергии. Полезен при «батарейной тревоге» — работает от возобновляемого тока. Берегитесь подделок при покупке.
