Распиновка Bd139:единственное полное техническое руководство, которое вам когда-либо понадобится

Когда вы хотите контролировать большие токи или напряжения, скорее всего, первое, что приходит на ум, это транзисторы Дарлингтона. Но если у вас нет доступа к парам Дарлингтона, вы будете искать альтернативу. К счастью, у нас есть то, что вам нужно. Мощные транзисторы также отлично подходят для управления усилением при сильном токе, особенно распиновка Bd139.

Bd139 — один из лучших транзисторов для таких приложений. И это было не так дорого.

Итак, в этой статье вы узнаете все о Bd139, о том, как безопасно запустить его в своей схеме, и о различных проектах схемы Bd139.

Давайте погрузимся!

Что такое Bd139?

Транзистор Bd139

Bd139 — это NPN-транзистор, который управляет большими напряжениями в аудиоусилителях и драйверах с дополнительными цепями. Поскольку это NPN-транзистор, эмиттер и коллектор находятся в PN-переходе или разомкнуты (обратно смещены). Кроме того, когда вы подключаете базовый контакт к земле и получаете сигнал, базовый контакт смещается вперед (замыкается).

Кроме того, мощность усиления от Bd139 зависит от коэффициента усиления транзистора — от 40 до 160. Однако Bd139 имеет ограничение по току 1,5 А, что делает невозможным подключение нагрузок, требующих токов выше 1,5 А.

Кроме того, когда вы полностью смещаете этот транзистор, он пропускает максимальный ток 1,5 А через эмиттер и коллектор. Таким образом, базовому штифту требуется 1/10 ^th подача тока коллектора и напряжения (максимум 5 В) для полного смещения этого транзистора.

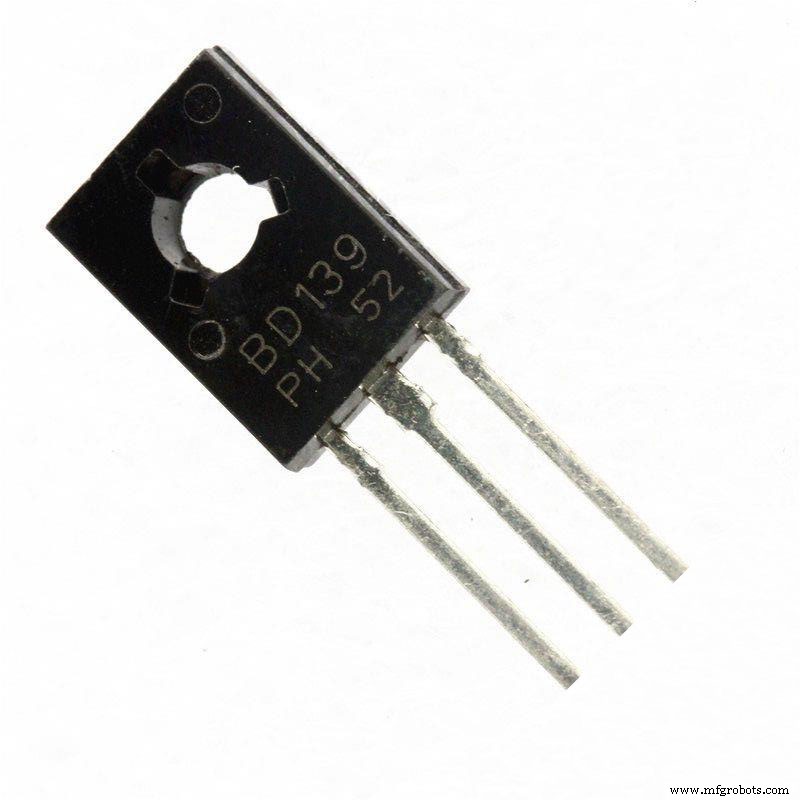

Филлипс Bd139

Распиновка Bd139

Bd139 имеет три основные распиновки, которые мы опишем в таблице ниже:

Закрепить	Тип	Параметры
Контакт 1	Эмиттер	Эмиттеры обычно подключаются к земле и в основном работают на стоки тока.
Контакт 2	Коллектор	Коллектор обрабатывает поток тока и обычно подключается к нагрузке.
Контакт 3	База	База обеспечивает полное смещение транзистора. С его помощью вы можете включать/выключать транзистор.

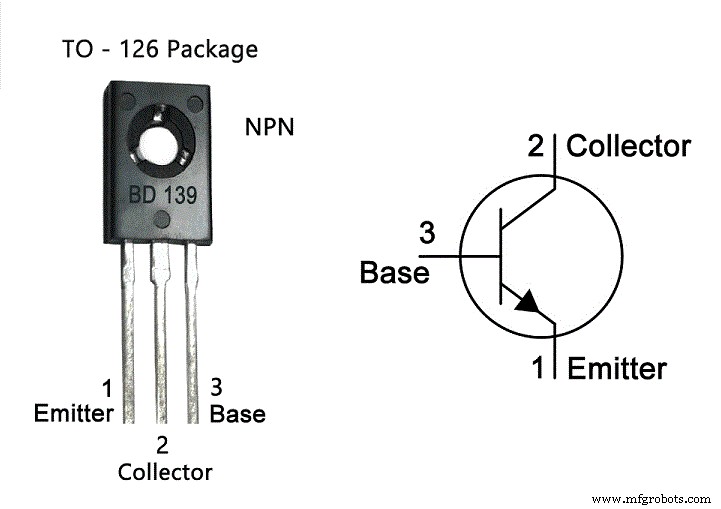

Схема выводов Bd139

Возможности Bd139

Электронные схемы

Вот важные особенности Bd139:

• Вы можете получить его в упаковке К-255
• Напряжение VBE составляет всего 5 В.
• VCE – 80 В.
• Коэффициент рассеивания коллектора составляет 12,5 Вт.
• Вы также можете приобрести его в упаковках, не содержащих свинца.
• Он также имеет напряжение коллектор-база 80 В.
• Он имеет пластиковый корпус SOT-32.
• Он имеет коэффициент усиления от 40 до 60 по постоянному току.
• 1,5 А — постоянный ток коллектора (IC)
• Диапазон рабочих температур хранения и рабочего спая от -55 до +150 ^o С

Замена и эквивалент Bd139

Вы можете заменить свой Bd139 следующими эквивалентами:

Bd237, Bd179, Bd139G, Bd230, Bd169, Bd379, MJE244, Bd237G, MJE722, MJE242, Bd791 или Bd789.

Применения Bd139

Вот различные области применения Bd139:

• Bd139 работает в электронных схемах с рабочим напряжением 5 В.
• Он работает в коммутационных цепях.
• Этот NPN-транзистор Bd139 помогает управлять нагрузками, для которых не требуется более 1,5 А.
• Вы можете использовать Bd139 в схемах усиления
• Bd139 идеально подходит для образовательных и самодельных электронных проектов, таких как проекты Arduino, проекты аналоговых схем и т. д.
• Вы можете использовать его в схемах драйвера нагрузки
• Bd139 идеально подходит для радиочастотных усилителей.

Как безопасно запустить Bd139 в долгосрочной перспективе

Ваш Bd139 легко повредить при чрезмерной нагрузке. Таким образом, есть несколько шагов, которые необходимо выполнить, чтобы безопасно запустить Bd139.

Во-первых, не используйте Bd139 при напряжении выше 80 В. Кроме того, для этого транзистора опасны нагрузки, требующие более 1,5 А. Также важно использовать радиатор, который лучше всего работает с транзистором,

Помимо использования подходящего радиатора, найдите правильный базовый резистор для источника тока базы. Кроме того, держите этот транзистор подальше от температур ниже и выше температуры выживания, которая составляет от -55 до +150 ^o . С.

Контурные проекты Bd139

Здесь мы обсудим три различных применения Bd139. Эти три приложения включают Bd139, работающий как усилитель, Bd139, работающий как переключатель, и проект Arduino, использующий Bd139.

Bd139 работает как усилитель

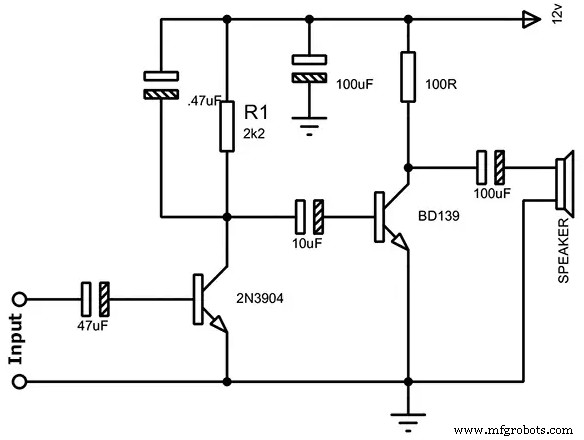

Схема усилителя Bd139

У нас есть 2-ваттный усилитель мощности класса A-B, который обеспечивает полную частотную характеристику и низкий уровень нелинейных искажений для этого приложения.

Эта схема может управлять громкоговорителем 8 Ом. Выходная мощность этого динамика составляет примерно 5 Вт, что делает напряжение питания этой схемы между 12 В и 18 В.

В схеме также присутствует двухкаскадный транзистор, состоящий из 2n3904 и Bd139. Однако оба транзистора имеют точные технические характеристики.

Кроме того, эти транзисторы работают со стандартной конфигурацией эмиттера, поэтому они могут обходить входной сигнал всякий раз, когда он достигает входного конденсатора.

Затем транзистор Q1 усиливает входной сигнал и посылает его на транзистор Q2. Наконец, транзистор Q2 снова усиливает сигнал и посылает его на выход.

BD139 работает как переключатель

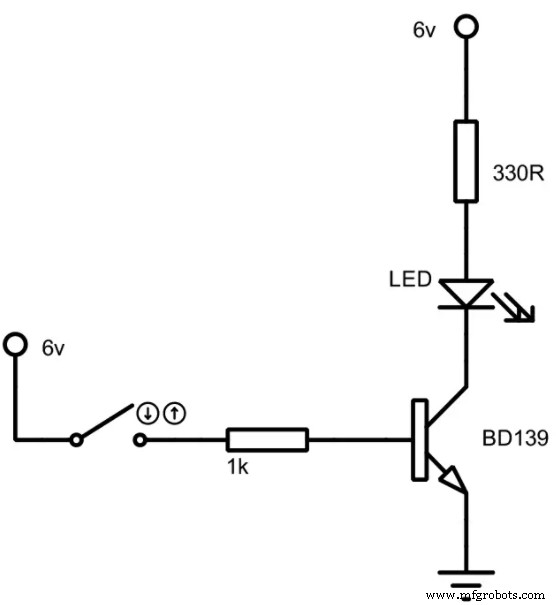

Схема переключателя Bd139

Здесь у нас есть базовая модель схемы переключателя, в которой используется Bd139. Кроме того, в цепи есть два резистора, которые управляют светодиодами и транзисторами.

Таким образом, когда переключатель замыкается, он разрешает питание базового резистора, который включает Bd139. Затем он начинает излучать свет, так как импульс попал на светодиод.

Кроме того, полностью смещенным состоянием Bd139 является область насыщения. А напряжения база-эмиттер (VBE) и коллектор-эмиттер (VCE) могут выдерживать только 80 вольт. Таким образом, транзистор Bd139 отключается при отсутствии тока базы.

Проект Arduino с использованием Bd139

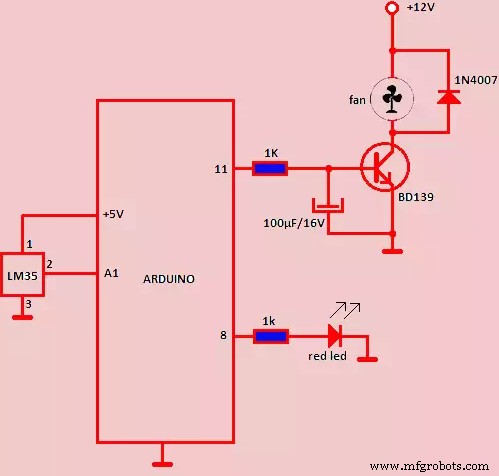

Схема приложения Arduino Bd139

Вот проект Arduino, в котором используется транзистор Bd139. В этой схеме Bd139 управляет операциями и приложениями управления скоростью.

Эта схема представляет собой схему управления скоростью вращения вентилятора. Также из принципиальной схемы видно, что клемма PMW и транзистор Bd139 соединены. Таким образом, транзистор Bd139 позволяет управлять скоростью вращения вентилятора посредством импульсов на плате Arduino.

Подведение итогов

Транзистор Bd139

Транзисторы Bd139 — это хорошо известные NPN-транзисторы, которые работают в различных электронных схемах. Кроме того, это один из лучших транзисторов для ваших курсов из-за его доступности и высокого тока коллектора.

По этой причине вы можете найти транзисторы Bd139 в коммерческих электронных схемах и образовательных проектах, и они также способны управлять 1,5 А. Таким образом, вы можете перемещать некоторые сильноточные устройства, такие как светодиоды, сильноточные реле и двигатели.

Светодиоды

Кроме того, он обязан своей высокой долговечностью высокому напряжению базы коллектора и коллектор-эмиттер (80 вольт). Кроме того, рассеиваемая на коллекторе мощность 12,5 Вт делает его идеальным транзистором для усилителей. Кроме того, его напряжение насыщения составляет всего 0,5 В, что делает его одним из лучших транзисторов для управления мощностью.

WeWeow подходит к концу этой статьи. Помните, мы всегда ценим ваши предложения и вопросы. Так что, если они у вас есть, обязательно свяжитесь с нами. Будем рады помочь.
