Мастерство отделочной обработки поверхностей: полное руководство для качественных металлических деталей

Назначение требований к шероховатости поверхности металлической детали — важный процесс. Выгоды не только эстетические, но и в общей целостности, прочности, структуре — ключах к качественной металлической детали. Статья поможет понять отделочную обработку через фундаментальные сведения.

Общее описание отделочной обработки поверхностей

В ЧПУ отделочная обработка — процесс изменения поверхности готовой металлической детали для достижения требуемого внешнего вида или текстуры. Существует множество типов отделки, каждый под уникальную ситуацию: механические, химические, электрохимические.

Для контроля качества и функциональности детали требования к шероховатости иногда указывают на инженерных чертежах. Другие обозначения: «как со станка» (as milled), «шлифовка» (ground finish), «покрытие» (coated), «поковка» (plated) и др.

Факторы, определяющие важность отделочной обработки

Почему отделочная обработка важна в промышленном производстве?

Отделочные покрытия критически важны для определения и поддержания общего качества металлической детали. Поэтому инженеры продукта контролируют поверхность своих конструкций. Упрощенные объяснения важности:

Эстетический эффект

Разные цвета наносятся на детали через отделочную обработку.

Функциональная эффективность детали

Детали вроде валов, втулок, бушений в авиации обычно требуют шлифовку. Для соответствия критической стыковке и сохранения функций компонентов.

Коррозионная стойкость

Гальванические и поковочные процессы добавляют новый уровень коррозионной защиты металлическим деталям.

Целостность детали

Верьте или нет, отделочная обработка минимизирует слабые точки, устраняя поверхностные дефекты, вызывающие нежелательные концентрации напряжений.

Подготовка к последующим процессам

Хороший способ — механическая отделка для подготовки к покрытию, напр. пескоструйная обработка, улучшающая адгезию покрытий к металлу.

Инструменты отделочной обработки в разных процессах

Процесс может быть механическим, химическим, электрохимическим. Механическая: абразивы, полировка. Химическая: растворы и соединения для изменения внешнего вида. Электрохимическая: химия + электричество для результата на поверхности.

Некоторые распространенные типы процессов отделки

Шлифование (Grinding)

Механическая обработка: абразивное круго шлифует поверхность. Гибкий процесс дает разные уровни шероховатости под любое применение.

Принадлежит к механической отделке, шлифовальный круг гладко обрабатывает поверхность. Процесс гибко обеспечивает разные уровни шероховатости для любого применения.

•

Лаппинг и хонинг (Lapping and Honing)

Механическая отделка: абразивные пасты или тонкие абразивные инструменты для полировки. Для высокоточных применений, требующих ультратонкой шероховатости и высокой контроля планности. Детали после лаппинга/хонинга намного гладче, чем после шлифования.

Пескоструйная обработка (Blasting)

Песчинка подается под давлением воздуха на поверхность — матовый вид. Использует энергию сжатого воздуха и абразивность песка. Обычно перед покрытием для улучшения адгезии.

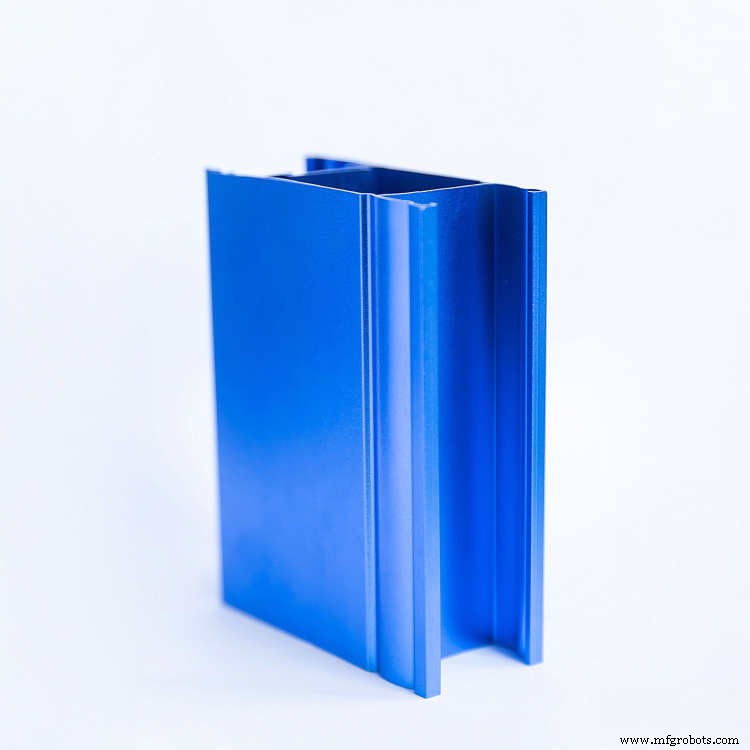

Анодирование (Anodizing)

Обычно для алюминиевых деталей: контролируемый электрохимический окислительный процесс на поверхности. Анодирование улучшает внешний вид и долговечность: добавляет цвет и защитный слой.

Как образуется шероховатость поверхности?

Обычно шероховатость — отклонение между высшей и низшей точкой поверхности. Меньшее отклонение — гладче поверхность. Большее — шерше. Шероховатость сильно влияет на отражательную способность/блеск.

Процесс измерения шероховатости

Подробнее о шероховатости — одна из самых строго контролируемых спецификаций в металлообработке.

Наиболее частый параметр в отрасли — Ra. Производное от среднего значения высот профиля. Разработано несколько методов измерения: контактный, бесконтактный, сравнительный.

1. Прямое измерение (Direct measurement)

Алмазный кончик иглы касается детали перпендикулярно. При перемещении по детали прибор автоматически вычисляет отклонение макс/мин и выдает значение. Пример — профилограф.

2. Бесконтактное (Contactless)

Оптический сенсор измеряет отражение/преломление волн на поверхности — без контакта.

3. Сравнительный (Comparison)

Используют эталоны шероховатости (comparator) с образцами разных диапазонов. Тактильные и визуальные суждения при измерении.

Факторы при выборе метода отделочной обработки

Критично учитывать разные факторы, чтобы избежать ошибок и лишних затрат:

Материал прототипа для отделки и покраски

Нужно понимать механические свойства металла. Твердые материалы — твердые абразивы для шлифования, мягкие (алюминий) — могут быть несовместимы с самыми твердыми абразивами. Знание материала предотвратит использование несовместимых инструментов, повреждающих деталь и инструмент.

Применение отделочной обработки

У каждого процесса свои преимущества по назначению. Некоторые дают красивые зеркальные поверхности, другие — матовые, полезные как подготовка к покрытию. Четко определите требования: стойкость к царапинам, коррозии, удару, абразиву, гладкость и др.

Время выполнения (Turnaround time)

В механической отделке: чем гладче поверхность, тем дольше процесс. Учитывайте время сортировки/отделки.

Цена услуг отделочной обработки

Факторы цены: время обработки, материалы, инструменты, оборудование. Дольше процесс — дороже деталь.

Заключение

Финальная технология отделки завершает металлическую деталь: не только улучшает внешний вид, но и определяет качество, долговечность, стойкость к коррозии, удару, абразиву, разрыву. JTR ЧПУ компания десятилетиями специализируется на ЧПУ-отделке, профессиональная техническая команда поддержит полезными советами. Ищете ЧПУ-услуги — свяжитесь с нами.
