Источник питания для светодиодов:выбор правильного источника питания для светодиодов

Что касается поставок светодиодов, светодиоды произвели революцию в технологии освещения благодаря долговечности ламп по сравнению с лампами накаливания. Вам нужно устройство, которое обеспечивает питание ваших светодиодных проектов? Блок питания для светодиодов может сделать эту работу! Он работает путем преобразования энергии в напряжение или ток для светодиодного продукта.

Поиск подходящего источника питания для светодиодов может оказаться запутанной задачей. Вот почему мы рассказали вам об этой теме.

Устройтесь поудобнее, расслабьтесь и читайте дальше!

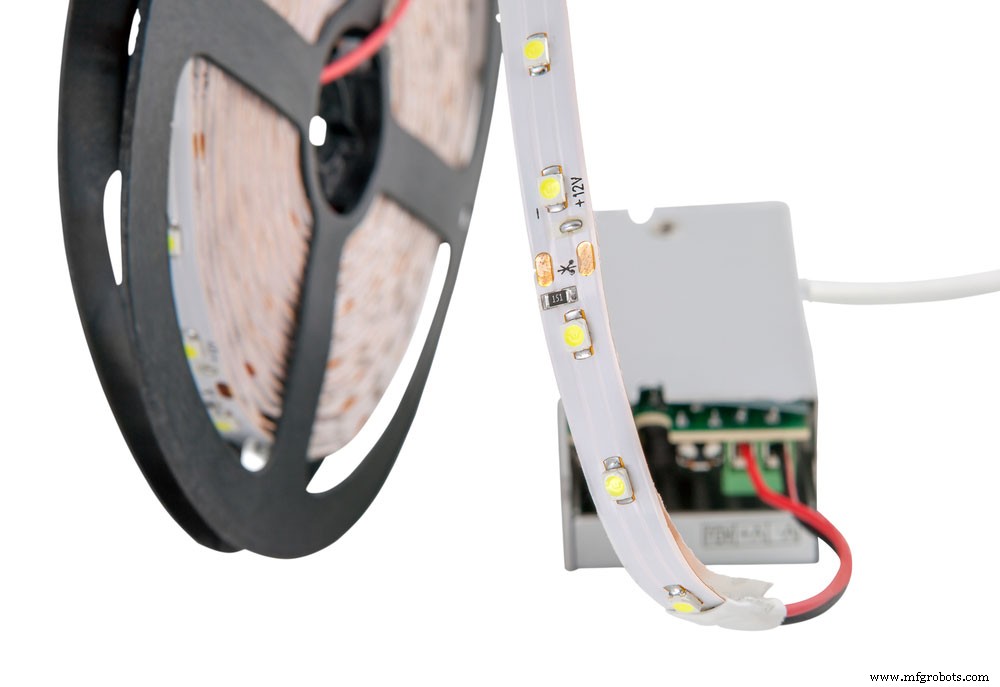

Что такое блок питания для светодиодов?

Источник питания для светодиодов подает на светодиоды регулируемое постоянное напряжение, что позволяет им работать и работать на высоком уровне. Устройство работает как магнитный балласт люминесцентных ламп или трансформатор низковольтной лампы.

Как правило, преобразователи постоянного и переменного тока в постоянный регулируют входное напряжение до постоянного напряжения. Светодиодные световые модули соединяют серию светодиодов, образуя кластеры конфигураций строк. Для этих световых модулей требуется источник питания постоянного напряжения, если в сборке имеется драйвер постоянного тока.

Важно определить, обеспечивает ли выходное напряжение постоянное напряжение или постоянный ток, требуемый продуктом, получающим питание.

Различные типы блоков питания для светодиодов

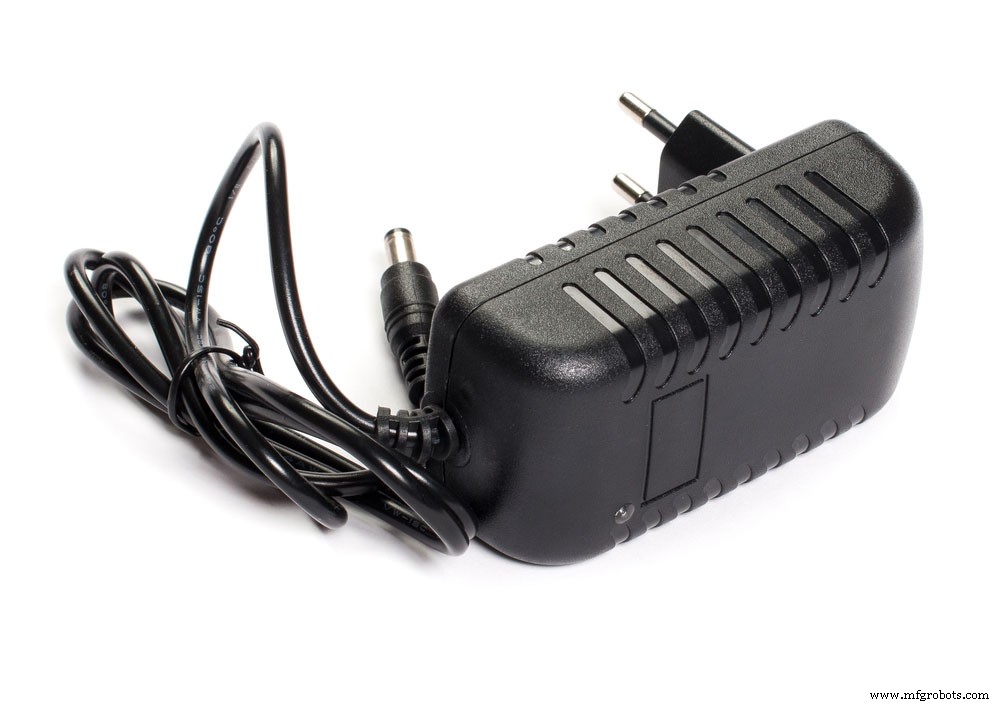

• Подключаемый модуль — подключаемые блоки питания для светодиодов с выходным напряжением 12 В постоянного тока и 24 В постоянного тока. Все, что вам нужно сделать, это подключить светодиодный трансформатор к розетке 120 В переменного тока, чтобы включить светодиодные фонари 12–24 В постоянного тока.

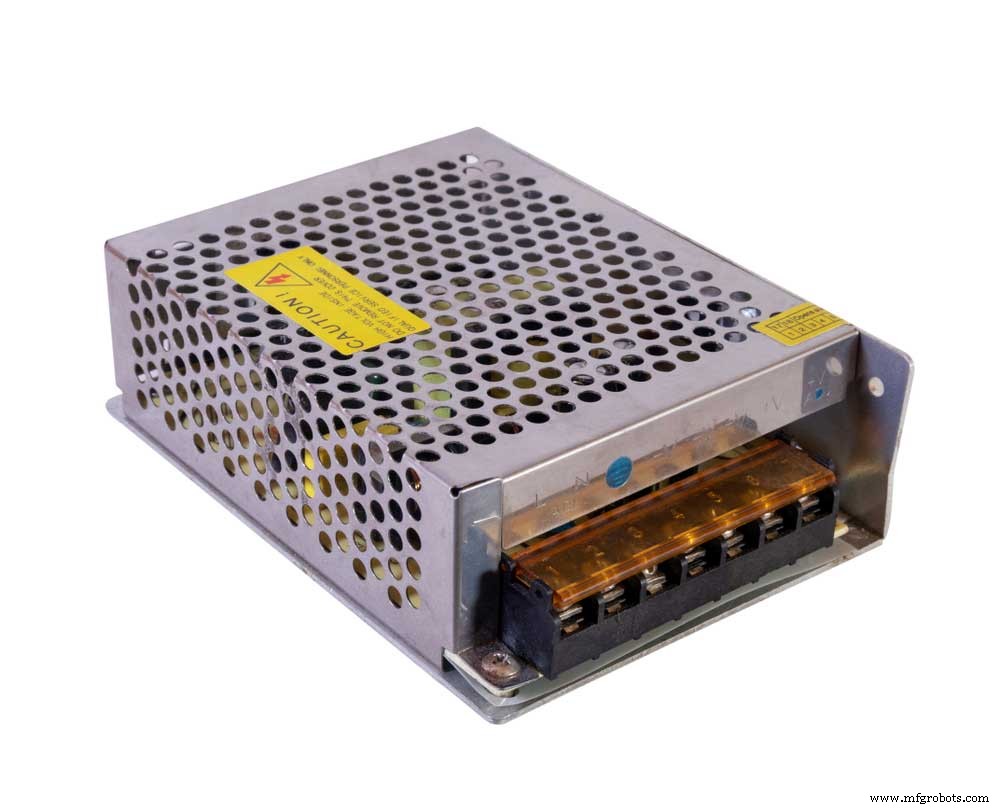

• Внутри помещения. Блок питания для светодиодов, предназначенный для использования внутри помещений, работает в сухой среде. Некоторые из них могут подключаться к розетке, а другие могут быть подключены к источнику переменного тока.
• Водонепроницаемость. Водонепроницаемый блок питания светодиодов защищает ваше устройство от повреждения водой. Существует множество различных типов, предназначенных для использования на открытом воздухе.
• С регулируемой яркостью. Блоки питания для светодиодов с регулируемой яркостью позволяют регулировать яркость светодиодной лампы с напряжением 12 или 24 В постоянного тока с помощью диммера с низким магнитным полем. Это устройство совместимо с различными низковольтными магнитными диммерами, что делает его идеальным для диммирования светодиодных ламп в крупномасштабных приложениях.

Как выбрать источник питания для светодиода <сильный>

Мощность

Блоки питания светодиодов должны иметь мощность, в 1,2 раза превышающую общую мощность светодиодов. Это дает вам 20-процентную амортизацию, которая защищает ваш источник питания от скачков напряжения или других проблем, которые могут возникнуть.

Напряжение/ток

Важно убедиться, что выходное напряжение соответствует напряжению светодиода, если вы заменяете источник питания или разрабатываете приспособление для светодиодов. Светодиоды со встроенными регуляторами тока показывают рекомендуемое входное напряжение. Кроме того, вы можете использовать светодиоды высокой мощности с драйверами постоянного тока, требующими входного напряжения постоянного тока.

Ваш блок питания также должен выдерживать входную мощность. Вы должны убедиться, что он имеет мощность переменного тока низкой или высокой мощности переменного тока. Большинство блоков питания рассчитаны на полный диапазон, но было бы полезно знать входное напряжение переменного тока и убедиться, что блок питания может его выдержать.

Среда приложения

Эти три вопроса помогают определить среду применения источника питания для светодиодов.

i) Это для внутреннего или наружного использования?

ii) Нужна ли блоку питания для светодиодов водонепроницаемость или особый уровень защиты IP?

iii) Используется кондуктивное или конвекционное охлаждение?

Чтобы определить различные типы источников питания светодиодов, необходимо учитывать условия их эксплуатации. Степень защиты IP вашего светодиодного блока питания должна быть 65 или 67, если вы устанавливаете светодиодные ленты во влажном помещении.

Уровень защиты от проникновения (IP) блока питания светодиодов определяет, насколько эффективно корпуса защищают устройство от пыли и влаги. Рейтинг IP состоит из двух цифр. Первая цифра находится в диапазоне от 0 до 6, где 6 защищает от пыли. Вторая цифра находится в диапазоне от 0 до 9, где 9 означает, что вода не может проникнуть в блок питания.

Использование вашего светодиодного блока питания при определенных условиях окружающей среды и температурных условиях может сыграть жизненно важную роль в его сроке службы. Как правило, он лучше всего работает в определенном диапазоне температур, как указано в спецификациях. Также не рекомендуется размещать блок питания в теплом месте и в крошечном корпусе, где тепло может легко накапливаться и повредить устройство. Если он будет перегреваться в течение длительного времени, он перестанет работать. Этого можно избежать, установив радиатор или вентиляторы.

Блок питания для светодиодов с регулируемой или нерегулируемой яркостью

Диммируемые светодиоды позволяют регулировать яркость. Чтобы это работало, ваш светодиодный источник питания должен иметь возможность диммирования. Источник питания указывает, является ли источник питания диммируемым или недиммируемым. Существует два разных типа управления:ШИМ-диммирование и диммирование TRIAC.

• ШИМ-управление яркостью

Во всех типах источников питания используется диммирование с широтно-импульсной модуляцией (ШИМ). Эти диммеры, расположенные между источником питания и светодиодными лампами, работают за счет пульсации светодиодных ламп на высоких частотах. Из-за этого они выглядят как устойчивый приглушенный свет.

• Симисторное затемнение

Триод переменного тока (TRIAC) — это быстродействующий переключатель, который контролирует, сколько энергии подается на лампочку. Для использования этого диммера требуется источник питания с регулируемой яркостью TRIAC, так как он не регулирует яркость светодиодов напрямую.

сертификаты UL или другие сертификаты безопасности

Блок питания для светодиодов, включенный в список Underwriters’ Laboratories (UL), обеспечивает более надежную защиту, чем блок питания, не входящий в список UL. Использование источника питания, внесенного в список UL, делает его безопасным для промышленных, коммерческих и жилых помещений. Источник питания для светодиодов должен быть внесен в список UL для проектов реконструкции.

Кроме того, источник питания для светодиодов имеет два стандарта:класс 2 и класс II. Это повышает его безопасность при эксплуатации и монтаже. Высококачественный источник питания для светодиодов позволяет системе светодиодного освещения работать стабильно и с высокой эффективностью. Это может продлить срок службы светильника, сэкономить энергию и снизить затраты на техническое обслуживание.

Определить способ подключения

Обычно блок питания поставляется в комплекте с разъемом питания размером 5,5 мм x 2,1 мм. Разъем может не работать со штекерами светодиодной ленты, если он имеет размеры 5,5 x 2,5 мм.

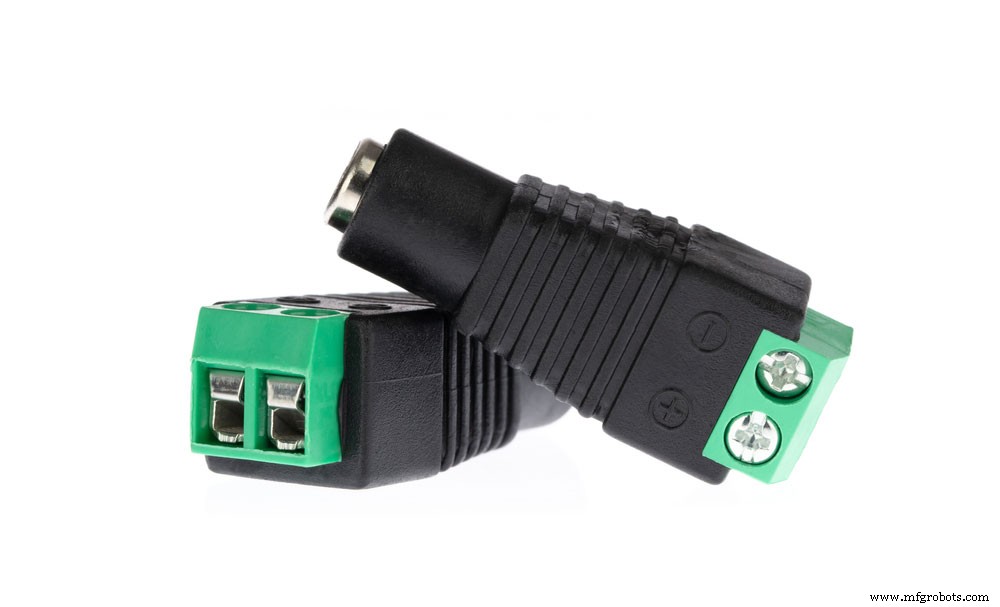

Есть ли вилка катушки светодиодной ленты с вилкой постоянного тока? Если это так, то вам нужен адаптер. Он соединяет разъем питания от блока питания со светодиодной лентой. Затем вы должны подключить свободные концы к адаптеру, который подключается к источнику питания.

Подходящий размер

Обычно мощность блока питания снижается на 20%. Это делается для того, чтобы он прослужил дольше. При выборе источника питания разделите общую потребляемую мощность светильников на 80%. Окончательное число определяет, является ли устройство безопасным. Если общая мощность блока питания составляет 100 Вт, разделите это число на 0,8 и получите 125 Вт. Затем вы выбираете блок питания мощностью 150 Вт.

Как подключить светодиодные ленты к источнику питания

Чтобы подключить светодиодную ленту к источнику питания на 12 В, подключите V+ к V+, а V- к V-. Эти полярности должны совпадать. Вы также можете поместить светодиодный диммер между светодиодной лентой и блоком питания, чтобы регулировать яркость.

Чтобы заставить светодиодную ленту работать от источника питания 24 В, разделите светодиодную ленту на 12 В на два сегмента. Затем соедините медные контактные площадки последовательно, чтобы обе мощности в сумме составляли 24 В, что позволяет согласовать их с источником питания.

Качественный блок питания для светодиодов

• Надежно

Светотехническая продукция должна функционировать в течение длительного срока эксплуатации. Например, установка мощности привода светодиодного уличного фонаря происходит на большой высоте. Это затрудняет техническое обслуживание, которое может быть дорогостоящим. Однако, если он имеет высокую надежность, то стоимость обслуживания значительно снижается.

• Эффективность

Светодиоды требуют высокой эффективности в источниках питания, поскольку они энергоэффективны. Чем выше эффективность блока питания, тем меньше он потребляет энергии.

• Коэффициент мощности

Высокий коэффициент мощности значительно снижает нагрузку на источник питания, потери и обеспечивает бесперебойную работу осветительных приборов. Однако для этого требуются более крупные генераторы, трансформаторы и линии электропередач из-за высокой реактивной мощности.

Калькулятор питания светодиодов

Рассчитать общую мощность светодиодного источника питания для работы светодиодной ленты несложно. Все, что вам нужно сделать, это найти общую мощность вашего освещения и умножить ее на 1,2.

Например, если у вас есть пять светодиодных лент по 4 Вт каждая, то сумма мощностей равна 20.

Затем умножьте это число на 1,2.

20 х 1,2 =24.

Это показывает, что для питания светодиодных ламп требуется блок питания мощностью 24 Вт или выше.

Часто задаваемые вопросы

В1. Для какого источника питания требуется светодиодная лента?

Мощность светодиодной ленты должна быть на 20% меньше мощности источника питания светодиодов. Если у вас есть светодиодная лента мощностью 80 Вт, вам понадобятся блоки питания на 96 Вт.

Вопрос 2. Можно ли использовать драйвер светодиодов в качестве <сильный> блок питания?

Да, но они являются источниками тока, а не источниками напряжения. Чтобы использовать его в качестве источника питания, драйвер светодиода должен обеспечивать постоянное напряжение.

В3. В чем разница между драйвером светодиодов и блоком питания?

В то время как драйверы светодиодов обеспечивают постоянный выходной ток, источник питания светодиодов обеспечивает регулируемое постоянное напряжение для светодиодов.

Заключительные мысли:

В целом, источник питания для светодиодов — это подходящее устройство для обеспечения питания вашего проекта освещения. Вы должны знать о температуре и окружающей среде, чтобы он не перегрелся и не вышел из строя. Блок питания для светодиодов поддерживает ШИМ-диммирование или диммирование TRIAC для регулировки уровней яркости вашего светодиода. Снижение мощности блока питания на 20 % помогает защитить его от повреждений.

В конечном счете, источник питания для светодиодов — это то, что нужно для питания ваших светодиодных фонарей.
