Выбор правильных типов регуляторов давления для вашего применения

Выбор правильного типа регулятора давления для вашего приложения

Если вы управляете промышленной жидкостной системой, вы знаете, что поддержание точных условий процесса часто является обязательным условием эксплуатации. Давление представляет собой одно из самых важных условий, и для поддержания желаемого уровня давления в вашей системе требуется подходящий тип промышленного регулятора давления.

Ваша система и приложение имеют особые потребности, и существует широкий выбор регуляторов. Как вы можете быть уверены, что выбираете правильный тип регулятора для своего приложения? Продолжайте читать, чтобы узнать больше о конкретных типах регуляторов и ключевых функциях, на которые следует обращать внимание.

Изучите основы выбора регулятора

Промышленные регуляторы давления обычно можно разделить на две категории:редукционные регуляторы давления и регуляторы противодавления. Узнайте о различных функциях этих типов регуляторов и о том, как они работают, из нашей записи в блоге «Как выбрать регулятор».

Применение:аналитический инструментарий

В чувствительных аналитических приложениях необходимо поддерживать точную стабильность целевого давления. Для этого требуется регулятор, рассчитанный на аналитическую точность.

Специализированные одно- и двухступенчатые подпружиненные аналитические и контрольно-измерительные регуляторы могут помочь пользователям доверять своим результатам испытаний и поддерживать предсказуемые выходные параметры процесса, обеспечивая постоянный контроль давления. Эти типы регуляторов обычно подпружинены и доступны как в конструкции с противодавлением, так и в конструкции с редукцией давления. Они также должны быть чувствительными к регулировке, позволяя операторам достигать необходимого давления с минимальными усилиями.

Вот некоторые функции, на которые стоит обратить внимание:

• Мелкая резьба на стержне управляющей пружины. Это помогает обеспечить точную регулировку с низким крутящим моментом.
• Различные варианты чувствительных механизмов для различных давлений. Мембранные модели хорошо работают в приложениях с более низкими требованиями к давлению на выходе, тогда как модели с поршневыми датчиками имеют более высокие диапазоны выходного давления для приложений, требующих контроля высокого давления.
• Тарелки спроектированы таким образом, чтобы противостоять колебаниям, вызванным вибрацией системы.
• Большие диафрагмы для точного контроля низкого давления

Применение:общепромышленные процессы

Общие промышленные процессы требуют высоконадежного контроля давления для наилучшей защиты сотрудников, оборудования и качества технологического процесса. В некоторых случаях компоненты в этих приложениях также должны выдерживать сложные условия эксплуатации.

Высококачественные регуляторы, разработанные для общепромышленных процессов, могут обеспечить надежную работу. Как правило, они имеют больший диаметр, чем регуляторы для аналитических приборов, поскольку их необходимо использовать в более крупных технологических линиях. При выборе регулятора процесса обратите внимание на такие функции, как:

• Доступность в конфигурациях с купольной, пружинной или комбинированной нагрузкой в ​​соответствии с вашим конкретным приложением. Как упоминалось выше, подпружиненные варианты обеспечивают точную и легкую регулировку. Варианты с купольной нагрузкой, напротив, хороши для приложений с различными вариантами потока и могут лучше свести к минимуму спад.
• Внутренние уплотнения из материалов, совместимых с химическими веществами и давлением, используемыми в вашей системе.
• Корпуса регуляторов изготовлены из коррозионно-стойких материалов, таких как нержавеющая сталь 316L, которые могут увеличить срок службы компонентов в суровых условиях эксплуатации.

Применение:высокая чистота, высокий расход

Некоторые специализированные приложения (например, полупроводниковые процессы) требуют высокого уровня чистоты процесса и высокой скорости потока. Специализированные высокочистые регуляторы высокого расхода являются хорошим вариантом для последовательного контроля давления в таких ситуациях.

Эти регуляторы могут быть доступны в различных конфигурациях, и правильный выбор для вас может зависеть от того, насколько вам нужно отрегулировать давление, а не просто поддерживать постоянное заданное давление. Например, ручные версии с нагрузочными пружинами, которые взаимодействуют с датчиками давления, могут быть отрегулированы, в то время как другие версии могут быть настроены на определенное давление или оснащены купольными датчиками давления с газовым приводом, которые лучше соответствуют другим требованиям к давлению на выходе. При выборе высокочистого регулятора с высоким расходом обращайте внимание на следующие характеристики:

• Компактная конструкция, позволяющая размещать компоненты системы и технологические линии на близком расстоянии друг от друга, если пространство в ваших системах с высоким расходом ограничено. Версии с газовым приводом могут быть в два раза меньше обычных регуляторов давления с мембранным приводом.
• Конструкции цельносварных тарелок исключают контакт уплотнений с атмосферой, что обеспечивает чистоту работы и надежное отсечение.
• Отделка и состав кузова, сводящие к минимуму возможность загрязнения
• Самоцентрирующиеся тарелки, которые помогают свести к минимуму проскальзывание и обеспечивают герметичное отключение

Применения:выборка конфиденциальных медиа

При отборе проб определенных чувствительных или летучих технологических газов или жидкостей требуется предварительный нагрев или испарение пробы, чтобы предотвратить конденсацию и сохранить репрезентативность.

В этих случаях испарительный редукционный регулятор давления может обеспечить некоторые эксплуатационные преимущества. Эти регуляторы реагируют на изменения действий оператора, температуры окружающей среды и других условий эксплуатации, обеспечивая стабильную и надежную работу систем. В зависимости от вашего применения функции регулятора испарения, на которые стоит обратить внимание, могут включать:

• Электронное управление, которое может переопределить настройки температуры, чтобы предотвратить превышение максимальной температуры технологической жидкости, предотвращая перегрев регулятора без прекращения испарения.
• Низкий внутренний объем
• Возможность вносить изменения в этап выборки.
• Сертификат для использования в критической и опасной среде, если требуется

Применение:газораспределительные системы

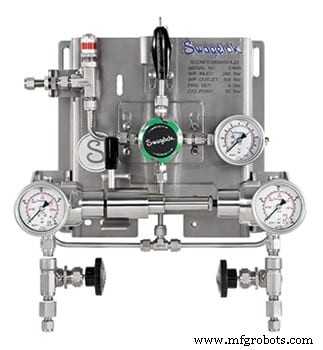

Для бесперебойной работы газораспределительных систем требуется непрерывная подача. Включение автоматического переключения между двумя источниками газа, если один источник газа исчерпан, является хорошим способом добиться этого.

Регуляторы переключения газовых баллонов могут обеспечить эту важную функцию, обеспечивая плавное переключение между источниками подачи газа для обеспечения непрерывного потока. Этот тип регулятора может помочь сократить дорогостоящее время простоя системы и трудоемкое техническое обслуживание. Дополнительные полезные функции, которые следует искать в регуляторах контрольно-измерительных приборов, могут включать:

• Гофрированные неперфорированные диафрагмы обеспечивают прочность, долговечность и улучшенную реакцию на давление.
• Металл-металлические разделительные мембраны на всех ступенях, обеспечивающие улучшенную совместимость материалов и герметичность.
• Конструкции, требующие минимального обслуживания, позволяют пользователям доверять системам распределения газа, чтобы они работали должным образом.

Применение:хранение опасных жидкостей и газов

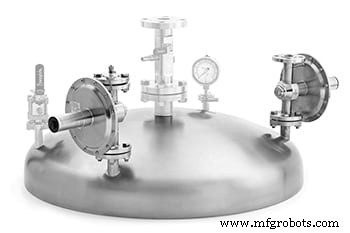

При хранении опасных жидкостей или газов критически важно обеспечить наилучшую защиту операторов и окружающих. Специализированные регуляторы газовой подушки в резервуаре могут помочь поддерживать желаемое давление инертных газов, вводимых в паровое пространство резервуара, для поддержания безопасного и постоянного давления в резервуаре и предотвращения утечки опасных паров.

При выборе регулятора подушки резервуара обращайте внимание на следующие характеристики:

• Резьба с мелким шагом на пружинах установочного давления обеспечивает улучшенную регулировку и разрешение при установке или регулировке давления.
• Чувствительные мембранные сенсорные механизмы обеспечивают высокую точность обнаружения изменений выходного давления.
• Компоненты регулятора, такие как корпуса, седла, тарелки и трубки обратной связи, изготовленные из коррозионно-стойких сплавов, в зависимости от условий эксплуатации.

Подробнее о том, как конструкция регулятора и правильный выбор могут повлиять на его работу.

Теперь, когда вы знакомы с тем, как согласовать определенные типы регуляторов с их предполагаемыми приложениями, надеюсь, вы чувствуете себя лучше подготовленными для выбора регуляторов, наиболее подходящих для ваших уникальных эксплуатационных потребностей. Всегда имейте в виду, что независимо от области применения, при выборе важно убедиться, что регулятор имеет надлежащие номинальные значения входного и выходного давления, номинальную температуру, пропускную способность, вентиляцию и торцевые соединения.

Если вы заинтересованы в помощи в выборе регулятора, наши опытные специалисты по регулированию давления могут предоставить вам инструменты, рекомендации и обучение, которые помогут вам чувствовать себя уверенно при выборе.
