Оптимизация проектирования жгутов с E3.cable, E3.topology и E3.formboard

E3.series — модульное ПО с сегментированными функциями для непрерывного дополнения документации проекта. Три модуля, работающие вместе, делают процесс документации более надежным, быстрым и полным.

---

Полный проект должен удовлетворять потребности:

• Электрическая документация, строго специфицирующая каждое соединение: провода, разъемы, спайки, клеммы, уплотнения и др.
• Файлы для обслуживания — документация для техников о расположении компонентов и прокладке сегментов жгутов в ТС.
• Производственная документация — для сборщиков жгутов: таблицы соединений каждого разъема и соединения, гофра, термоусадка, ленты, длины сегментов и проводов.

Попробуйте мировой лидер E-CAE E3.series с техническими курсами прямо сейчас! Нажмите на баннер ниже:

Представляем интеграцию E3.cable, E3.topology и E3.formboard.

Важно: через интеграцию изменения происходят двусторонне в каждом типе проекта. Если схема изменена — топология и формаборд обновляются автоматически и наоборот.

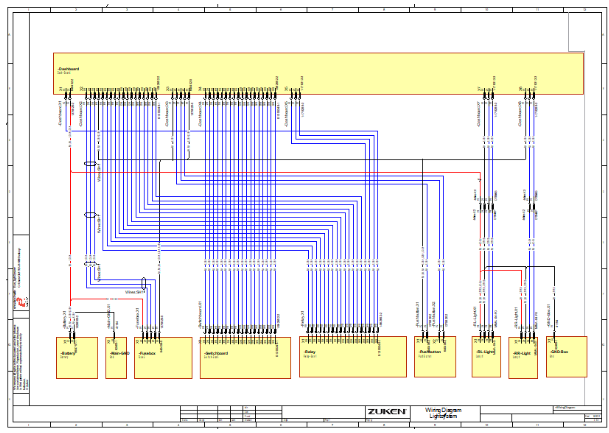

Электрическая документация (E3.cable)

Сокращает время проектирования и ошибки при создании электрических связей напрямую.

Каждое определенное соединение позволяет автоматически выбирать клеммы и уплотнения, уважая механические ограничения сечения и диаметра защиты провода. При выходе за пределы — алерт и блокировка ошибки.

Модуль закрывает потребности в документации электрических спецификаций жгутов.

E3.cable поддерживает множественные виды (многониточные/однолинейные), управляет иерархией блоков, валидными частями разъемов и др.

Документация для обслуживания (E3.topology)

Сокращает время проектирования при определении формы жгута. Позволяет упорядочивать сборку каждого жгута независимо через именованные объекты жгута.

Часто удовлетворяет потребности документации для сервиса и полевого персонала.

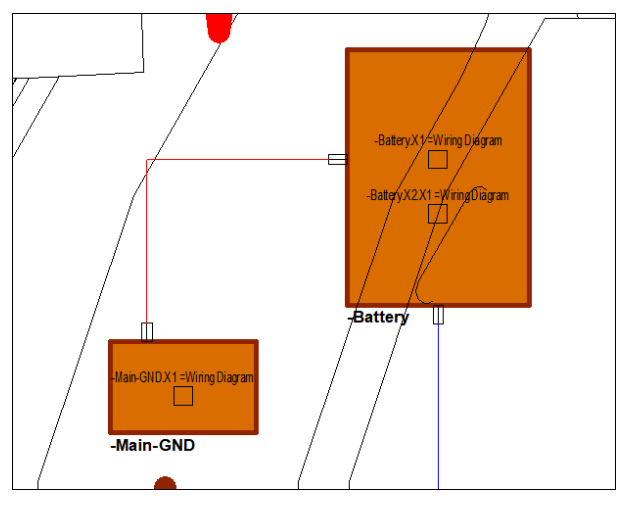

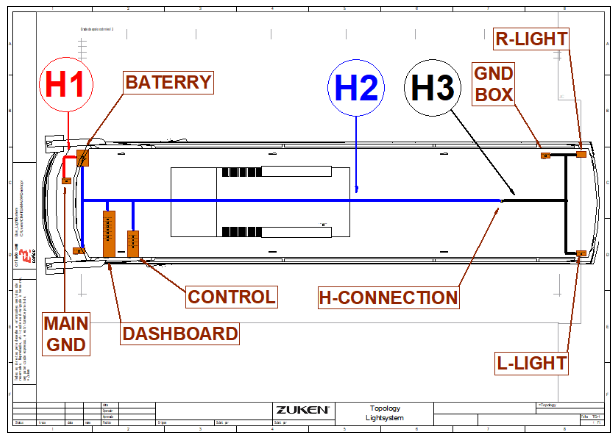

В E3.topology можно использовать блоки для вставки монтажных пространств. Это позволяет позиционировать периферийные узлы (блоки предохранителей, фары, заземление, приборная панель, управление, АКБ) в 2D-виде ТС, облегчая размещение жгутов в физической структуре.

В каждом монтажном пространстве легко вставляются разъемы для электрических соединений устройств в данной зоне.

E3.topology управляет элементами на листе топологии (блоки или разъемы). Автоматически управляет и именует электрические жгуты с используемыми проводами в сегментах.

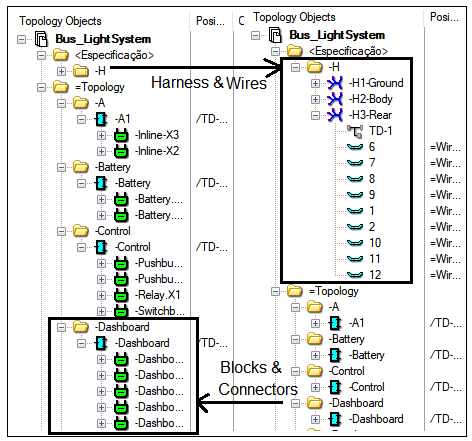

Именованные жгуты хранят электрическую информацию проводов и используемые разъемы. Из существующего жгута можно вставить разъемы для независимого изготовления каждого жгута в E3.formboard, сохраняя организацию сборки.

Попробуйте мировой лидер E-CAE E3.series с техническими курсами прямо сейчас! Нажмите на баннер ниже:

Производственная документация (E3.formboard)

E3.formboard — полное решение для цифрового производства жгутов на листах любого размера с одним или несколькими чертежами в одном проекте.

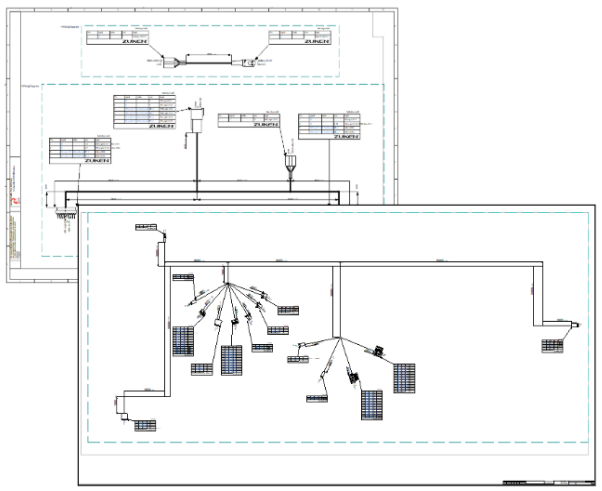

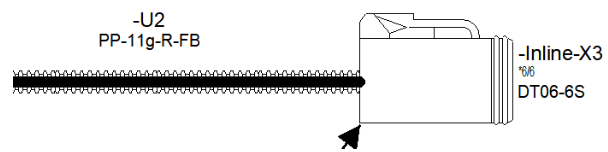

Чертежи дают вид кабелей и жгутов, заданных в схеме/топологии. Включают электрические и неэлектрические компоненты: размещение разъемов, сегментов проводов, защитных покрытий, зажимов, маркеров и др.

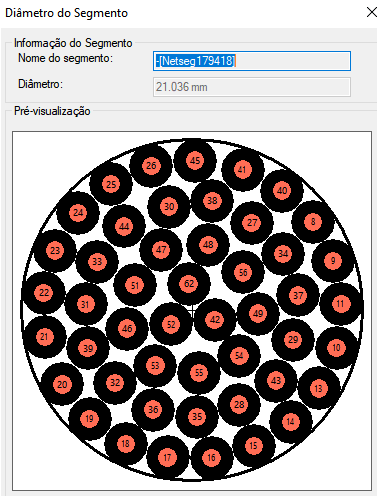

Автоматический расчет длин проводов и диаметров сегментов с использованием алгоритма упаковки для расчета внешнего диаметра сегментов жгута.

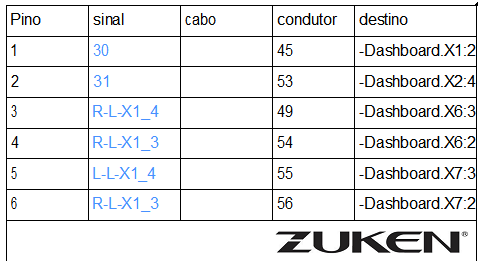

Работа с динамическими настраиваемыми таблицами разъемов для отображения контакта, провода, кабеля, сигнала, индикатора, цвета и цели.

---

E3.series предлагает решения для разных потребностей с вариантами покупки:

• E3.cable
• E3.cable + E3.formboard
• E3.cable + E3.topology
• E3.cable + E3.topology + E3.formboard
