Учебник по круговой интерполяции CNC: освоение G02 и G03

Это руководство по круговой интерполяции CNC поможет вам легко научиться использовать G-коды G02 и G03.

CNC-программирование детали становится простым, если разделить деталь на чертеже на небольшие элементы и запрограммировать каждый по отдельности.

В итоге вы увидите, что процесс одинаков, будь то обработка простой детали или очень сложной.

Идея одна и та же: вы просто используете G00, G01, G02, G03 и так далее.

Другие связанные примеры CNC-программирования с круговой интерполяцией G02, G03:

  1. CNC Programming for Beginners a CNC Programming Example
  2. CNC Lathe Programming Example
  3. CNC Arc Programming Exercise

Ниже представлен учебник по круговой интерполяции CNC, использующий G-коды G02 и G03.

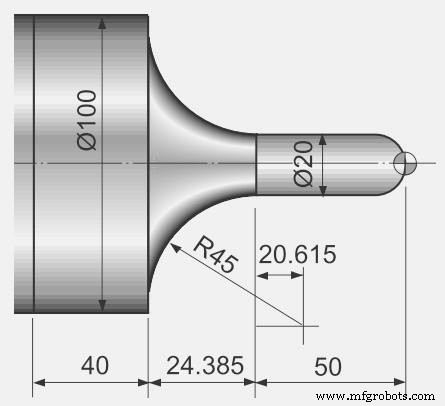

Пример CNC-программы

Учебник по круговой интерполяции CNC: освоение G02 и G03

CNC Programming Example with Circular Interpolation G02 G03

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 I40.0 K20.615
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30

Можно использовать R или I K с G02/G03 — см. блок N80 в обоих примерах программ.

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 R45.0
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30
