Что такое синусоидальный бар? - Принцип, типы и применение

Что такое синусоида?

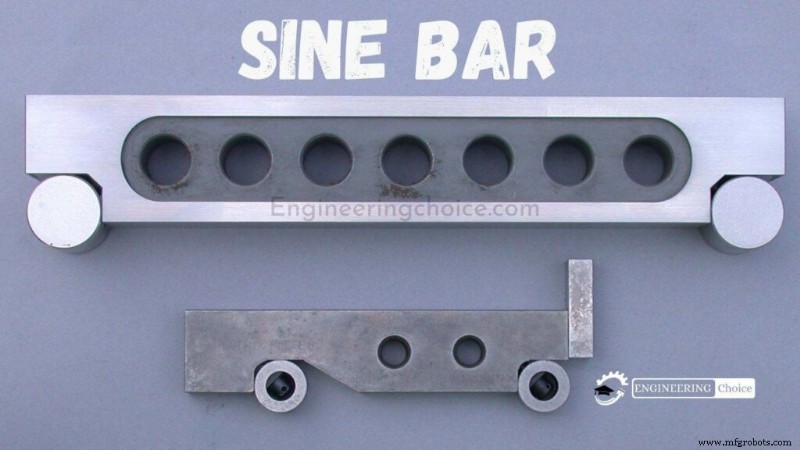

Синусоида состоит из закаленного, прецизионно отшлифованного корпуса с двумя прецизионно отшлифованными цилиндрами, закрепленными на концах. Расстояние между центрами цилиндров точно контролируется, а верхняя часть стержня параллельна линии, проходящей через центры двух роликов.

Расстояние между двумя роликами выбрано целым числом (для простоты последующих вычислений) и при использовании образует гипотенузу треугольника.

Когда синусоидальная полоса помещается на ровную поверхность, ее верхний край будет параллелен этой поверхности. Если один ролик поднять на известное расстояние, обычно с помощью мерных блоков, то верхний край стержня будет наклонен на ту же величину, образуя угол, который можно рассчитать с помощью правила синусов.

• Гипотенуза — это постоянный размер (100 мм или 10 дюймов в показанных примерах).
• Высота определяется расстоянием между нижней частью одного ролика и поверхностью стола.
• Угол вычисляется с помощью правила синусов (тригонометрическая функция из математики). Некоторые инженерные справочники и справочники по металлообработке содержат таблицы, в которых указаны размеры, необходимые для получения угла от 0 до 90 градусов, с шагом в 1 минуту.

Sin(угол) =(перпендикуляр/гипотенуза)

С помощью этого инструмента можно измерять или задавать углы.

Синусоиды

Синусоидальная линейка используется в сочетании с блоками скользящих мер для точного углового измерения. Синусоидальная линейка используется либо для очень точного измерения угла, либо для точного определения местоположения любой работы под заданным углом. Синусоидальные стержни изготовлены из коррозионностойкой стали с высоким содержанием хрома, закалены, отшлифованы и стабилизированы.

На концах стержня размещены два цилиндра одинакового диаметра. Оси этих двух цилиндров взаимно параллельны друг другу, а также параллельны и находятся на равном расстоянии от верхней поверхности синусоидального стержня. Может быть получена точность до 0,01 мм/м длины синусоидальной полосы.

Синусоидальная линейка обычно используется с блоками скользящего датчика. Синусоидальная полоса образует гипотенузу прямоугольного треугольника, а манометр блокирует с противоположной стороны. Высота бруска скользящего датчика определяется путем умножения синуса желаемого угла на длину синусоидального стержня:H =L * sin(θ).

Например, чтобы найти высоту блока мер для угла 13˚ с синусоидальной полосой 5,000″, умножьте sin (13˚) на 5,000″:H =5,000″ * sin (13˚). Блоки скользящего датчика, сложенные стопкой до высоты 1,124″, затем будут использоваться для подъема синусоидальной планки на желаемый угол 13˚.

Принцип

Углы измеряются синусоидальной линейкой с помощью мерных блоков и индикатора часового типа или спиртового уровня. Целью измерения является измерение поверхности, на которой горизонтально расположен циферблатный индикатор или спиртовой уровень.

Например, чтобы измерить угол клина, клин кладут на горизонтальный стол. Синусоида располагается над наклонной поверхностью клина. В этом положении верхняя поверхность синусоидального стержня наклонена на ту же величину, что и клин.

С помощью калибров верхняя поверхность делается горизонтальной. Синус угла наклона клина равен отношению высоты используемых мерных блоков к расстоянию между центрами цилиндров.

Типы синусоиды

Самый простой тип состоит из притертого стального стержня, к каждому концу которого прикреплен точный цилиндр, оси цилиндров взаимно параллельны и параллельны верхней поверхности стержня. В усовершенствованном типе в корпусе руля просверлены несколько отверстий, чтобы уменьшить вес и облегчить обращение.

1. Центр синуса

Особым типом синусоидального стержня является синус-центр, который используется для конических объектов, имеющих охватываемую и охватывающую части. Он не может измерять угол более 60 градусов.

2. Таблица синусов

Синусоидальный стол (или синусоидальная пластина) представляет собой большой и широкий синусоидальный стержень, обычно оснащенный механизмом для его фиксации на месте после позиционирования, который используется для удержания заготовок во время операций.

3. Таблица сложных синусов

Он используется для измерения сложных углов больших заготовок. В этом случае две таблицы синуса устанавливаются одна над другой под прямым углом. Таблицы можно крутить, чтобы получить необходимое выравнивание.

Ограничения

Ниже приведены ограничения синуса:

• Любые неизвестные выступы, присутствующие в компоненте, вызовут ошибки в измеренном угле.
• Для построения датчиков скольжения не существует научного подхода, и его нужно строить методом проб и ошибок, и это трудоемкий процесс.
• Во время измерения угла с помощью синусоидальной линейки длина синусоидальной линейки должна быть больше или равна длине проверяемого компонента.
• Если длина проверяемого компонента слишком велика, нет доступных синусоидальных полос, длина которых превышает длину компонента. В этих случаях для измерения будет использоваться синусоидальная линейка вместе с высотомером.

Приложения

Ниже приведены области применения синусоидального бара:

• Синусоида используется для установки или определения заготовки под заданным углом.
• Для проверки измерения неизвестных углов в заготовке.
• Некоторые специально разработанные синусоидальные стержни используются для крепления заготовки для выполнения конической обработки заготовки.
• Чтобы проверить наличие неизвестных углов на тяжелых компонентах.
• Для проверки углов конусной шпонки.
• Чтобы проверить ровность поверхности.
