Шлицевальные станки: определение, компоненты и типы

Что такое шлицевальный станок?

Шлицевальные станки — это возвратно-поступательные станки, которые в основном используются для производства горизонтальных, вертикальных или плоских поверхностей. Шлицевальный станок в основном используется для резки плоскостей, формирования поверхностей и шплинтовых пазов и подходит для единичного или мелкосерийного производства.

Шлицевальный станок определяется как станок, используемый для удаления нежелательных стружек с заготовки для изготовления шлицев, канавок и многого другого. Здесь Рама (с прикрепленным инструментом) движется возвратно-поступательно, тогда как в строгальном станке рам движется горизонтально.

Шлицевальные станки можно рассматривать как вертикальные строгальные станки, потому что оба очень похожи во многих отношениях. Шлицевальный станок — очень старый тип станка, изобретенный Брюнелем. Инструмент, который мы используем в этом — Однохребетный режущий инструмент, сделанный из быстрорежущей стали.

Шлицевальный станок используется для резки канавок, ключей и пазов различных форм, изготовления регулярных и неправильных поверхностей как внутренних, так и внешних, резки внутренних и внешних шестерен и профилей. Шлицевальный станок может использоваться на любом типе работы, где вертикальное движение инструмента считается существенным и преимущественным.

Принцип работы шлицевального станка

Работа шлицевального станка похожа на работу строгального станка, но главное различие между ними в том, что строгальный станок работает горизонтально, в то время как шлицевальный станок работает вертикально.

Теперь рама прикреплена к коленчатому механизму, а коленчатый механизм соединен с шестернями. Так что происходит здесь: когда мы увеличиваем или уменьшаем скорость шестерен, вращение коленчатого механизма увеличивается и уменьшается. И благодаря этому рама идет вверх и вниз.

Мы закрепили заготовку на рабочем столе и вручную подводим раму к заготовке и в соответствии с рамой регулируем рабочий стол, а затем должны закрепить его. Теперь мы подаем питание согласно шестерне, коленчатый механизм поворачивается, и коленчатый механизм прикреплен к раме, поэтому рама движется вверх и вниз.

Во время низа (Рама идет вниз) есть режущий ход, а при подъеме или возвращающем ходу реза нет. Если нам нужно вырезать на нескольких участках, мы вручную подаем рабочий стол, и по требованию он режет.

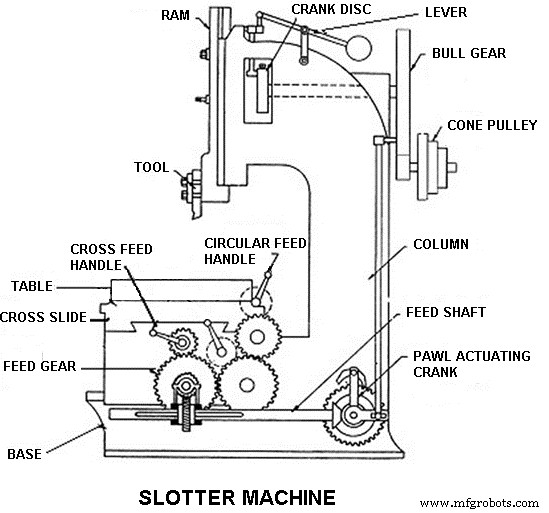

Детали шлицевального станка

Шлицевальный станок состоит из следующих различных деталей:

• Станина (База)
• Колонна
• Седло
• Поперечный ползун
• Вращающийся или Круглый стол
• Рама и инструментальная головка
• Привод рамы
• Механизм привода подачи

• Станина (Base): Станина построена жестко для восприятия всех режущих сил и всей нагрузки станка. Верх станины точно обработан для обеспечения направляющих, на которых было смонтировано седло. Они перпендикулярны лицу колонны. Обычно изготавливается из чугуна.
• Седло (Saddle): Оно всегда смонтировано на направляющих и может двигаться к колонне или от нее либо с ручным управлением, либо силовой подачей для обеспечения продольной подачи.
• Поперечный ползун (Cross-Slide): Поперечный ползун всегда смонтирован на направляющих седла и может даже двигаться прямо параллельно лицу колонны.
• Рама и Инструментальная Головка: Рама движется по направляющим, установленным на переднем вертикальном лице колонны. Она дает паз для регулировки позиции хода. Рама обеспечивает инструмент, который прикреплен на нижнем конце инструментальной головки.
• Привод Рамы: Он обеспечивает круговое движение мотора в возвратно-поступательное движение рамы в вертикальной плоскости. Он также обеспечивает устройство более низкой скорости во время режущего или прямого хода и большей скорости во время возвращающего хода для сокращения простоя.
• Колонна (Column): Правая вертикальная цельная жесткая часть станины — колонна; она служит следующим целям: Она содержит приводное устройство рамы, которая возвратно-поступательно движется на своем переднем вертикальном лице. Она также содержит механизм подачи стола.
• Круглый стол или Вращающийся Стол: Он может вращаться на поперечном ползуне для производства круговой подачи работы. И он может продолжать работу зажимом, используя приспособления, фиксирующие тиски и т.д. Он имеет структуру вращательной подачи либо вручную, либо силовой. На некоторых станках стол может быть градуирован в градусах для индексирования.
• Привод Подачи (Feed Drive): Он дает устройство продольной и поперечной подачи стола либо силовой, либо ручной. Он также дает устройство круговой или вращательной подачи стола на вертикальной оси. Прерывистая подача стола подается в начале каждого режущего или прямого хода рамы.

Типы шлицевальных станков

Различные типы шлицевальных станков:

• Пунчеровский шлицевальный станок
• Инструментальный шлицевальный станок (Toolroom)
• Производственный шлицевальный станок
• Ключево-пазовый шлицевальный станок (Keyseater)

1. Пунчеровский шлицевальный станок

Это действительно жесткий и тяжелый станок, спроектированный для удаления большого процента металла от отливок и ковок. Длина хода пунчеровского шлицевала достаточно велика. Она может быть от двух тысяч до восемнадцати сотен метров (вероятно, имеется в виду мм).

Рама пунчеровского шлицевала обычно приводится в движение зацеплением спиральной шестерни с зарубленными зубьями на нижней стороне рамы. Шестерня приводится здесь реверсивным электродвигателем с переменной скоростью, что очень похоже на строгальный станок. Электрические шестерни управляют подачей.

2. Инструментальный шлицевальный станок (Toolroom)

Это более легкий станок и он работает на высокой скорости. Он сделан для очень точной обработки. Этот станок делает легкие резы и дает точную доводку. Вы можете работать на очень высоких скоростях. С особыми приспособлениями станок может обрабатывать множество задач на производственной основе.

3. Производственный шлицевальный станок

Производственный шлицевальный станок — тяжелый шлицевальный станок, состоящий из тяжелой отлитой станины и тяжелой рамы и обычно изготавливаемый в двух частях. Он в основном используется для общей производственной работы. Пазовый диск с соединительным стержнем используется для возвратно-поступательного действия рамы. Маховик используется в этом шлицевале для предотвращения удара в конце хода.

4. Ключево-пазовый шлицевальный станок (Key seater)

Ключево-пазовый шлицевальный станок, также известный как станок для выточки шплинтовых пазов, — это специальный тип шлицевального станка, предназначенный для вырезания шплинтовых пазов.

Ключево-пазовый станок связан с вертикальными строгальными станками, вариация в том, что режущий инструмент на ключево-пазовом станке входит в заготовку снизу и режет на нисходящем ходе, в то время как инструмент на строгальном станке входит в заготовку сверху и режет вниз.

Механизм шлицевального станка

• Гидравлический привод
• Привод двигателя переменной скорости

Гидравлический привод:

Двигатель переменной скорости работает гидравлическим насосом, который подает масло под постоянным давлением в линию. Регулирующий клапан рассматривает масло под давлением на каждом конце поочередно на поршне.

В то же время выпуская масло с разных концов поршня для возврата в резервуар. Поршень толкается маслом и прикреплен к поршневой штанге с рамой, двигая раму вперед, неся инструмент.

Проникновение масла на каждом конце поршня осуществляется поочередно, с помощью прогонных псов и пилотных клапанов. По мере того как Рама движется вперед и завершает свой ход (прямой и обратный), прогонный пс спровоцирует пилотный клапан, который будет управлять регулирующим клапаном.

Регулирующий клапан примет масло на другой стороне поршня и скорость рамы будет обратной. Длина хода рамы будет зависеть от позиции прогонных псов. Длину хода рамы можно изменить, переместив прогонных псов в желаемую позицию.

Привод двигателя переменной скорости:

В этом типе шлицевального станка скорость достигается различными шестернями, присутствующими в коробке передач, и вал вращается с помощью электродвигателя. Изначально он используется в современных больших шлицевальных станках.

Спецификация шлицевальных станков

Спецификации шлицевальных станков зависят от нескольких факторов, некоторые из них:

• Входная мощность
• Тип привода
• Максимальный привод стола
• Количество подач
• Подача стола
• Необходимое площадь пола
• Максимальная длина хода рамы
• Количество скоростей
• Диаметр рабочего стола в мм
• кВт двигателя

Применение шлицевального станка

Основные применения шлицевальных станков:

• Для вырезания ключей, пазов, металлических листов, канавок различных форм и формирования регулярных или неправильных форм, используемых во многих производственных единицах. Может использоваться в любой мастерской, где вертикальное движение инструмента необходимо и требуется для изготовления различных металлических объектов.
• Используется для легких резов, шлицев, внутренних шплинтовых пазов, прямых кинжалов внутренних прямых шестерен, внутренних изогнутых лиц кругового сечения, внутренних масляных канавок и т.д.
• Внутренние углубления круглых, вогнутых и выпуклых поверхностей.
• Также используется для обработки внутренних и внешних шестерен.
• Расширение и доводка некруглых отверстий, ограниченных числом плоских поверхностей.
• Внутренние канавки и пазы прямоугольные с изогнутыми сечениями.
• Внутренняя обработка слепых геометрических отверстий, похожих на шестигранный гнездо.
• Внутренние плоские поверхности.

Преимущества шлицевальных станков

Преимущества шлицевальных станков:

• Это легкий станок.
• Низкостоимостной станок.
• Низкое обслуживание.
• Точная доводка поверхности.
• Инструмент, используемый здесь — однохребетный режущий инструмент.
• Эффективность станка выше.

Недостатки шлицевального станкаs

Недостатки шлицевальных станков:

• Требуется квалифицированный рабочий для эксплуатации.
• Жесткая конструкция.

Видео шлицевального станка

Часто задаваемые вопросы

Что такое шлицевальный станок?

Шлицевальные станки — возвратно-поступательные станки, которые в основном используются для производства горизонтальных, вертикальных или плоских поверхностей. Шлицевальный станок в основном используется для резки плоскостей, формирования поверхностей и шплинтовых пазов и т.д., и подходит для единичного или мелкосерийного производства.

Что такое шлицевальный станок (Slotter Machine)?

Шлицевальный станок — это станок, в котором материал удаляется для производства желаемых форм. Он используется для обработки цилиндрических и плоских поверхностей.

Каковы детали шлицевального станка?

Различные детали шлицевального станка:

• Станина.
• Колонна.
• Седло.
• Поперечный ползун.
• Вращающийся стол.
• Сборка рамы и инструментальной головки.
• Механизм привода рамы.
• Механизм подачи.

Каковы типы шлицевальных станков?

Различные типы шлицевальных станков:

• Пунчеровский шлицевальный станок
• Инструментальный шлицевальный станок
• Производственный шлицевальный станок
• Ключево-пазовый шлицевальный станок

Для чего используется шлицевальный станок?

Шлицевальный станок в основном выполняет следующую обработку: Используется для вырезания пазов, шлицев, шплинтовых пазов как для внутренних, так и внешних работ, таких как обработка внутренних и внешних шестерен. Используется для формирования внутренних и внешних форм или профилей. Используется для работы как обработка вогнутых, круглых, полукруглых и выпуклых поверхностей.

Что такое шлицевальный станок, объясните его конструкцию с диаграммой?

Шлицевальный станок — это возвратно-поступательный режущий станок, в котором рама, держащая инструмент, возвратно-поступательно движется по вертикальной оси, а режущее действие инструмента происходит только во время нисходящего хода. Конструкция: Шлицевальный станок можно рассматривать как вертикальный строгальный станок, и его основные детали — Станина, колонна и стол.

Каково название шлицевального инструмента?

Шлицевальный станок используется для производства пазов, шплинтовых пазов и зубьев шестерен. Он используется для обработки внутренних и внешних плоских поверхностей и круговых поверхностей.

Что такое шлицевание в производственном процессе?

Шлицевание — производство паза процессом, похожим на строгание, то есть удаление материала в виде стружки относительным движением по крайней мере одного инструмента с геометрически определенным режущим краем относительно заготовки вдоль некруговой траектории.

Что такое слотинг (slotting) в складском хозяйстве?

Складское слотинг — это пошаговый процесс анализа данных инвентаря для целей категоризации и организации инвентаря по всему складу или распределительному центру. Цель слотинга вашего склада — максимизировать общую эффективность ваших операций.

Что такое слотинг в цепочке поставок?

Слотинг — это сокращенный термин для процесса распределения продуктов (SKU) по локациям на складе согласно бизнес-правилам и характеристикам продукта.

Что такое вертикальный шлицевальный станок?

Шлицевальный станок — это возвратно-поступательный режущий инструмент, в котором рама, обрабатывающая инструмент, возвратно-поступательно движется по вертикальной оси, а рез инструмента выполняется во время нисходящего удара. Режущий инструмент станка удаляет любые ненужные стружки с заготовки для производства шлицев, канавок и других инструментов.

Что такое оптимизация слотинга?

Оптимизация слотинга — это процесс назначения каждого SKU в распределительном центре его наиболее продуктивному местоположению.

Что такое слотинг в SAP EWM?

Слотинг в SAP Extended Warehouse Management (EWM) — это процесс размещения/упорядочивания товаров на складе определенным образом, обеспечивающим оптимальное хранение и комплектацию товаров. Слотинг использует разнообразные данные для определения подходящих/релевантных параметров контроля размещения.
