Базовые знания инженерного чертежа

В широкой концепции промышленного дизайна инженерный чертеж или технический рисунок является важным навыком для дизайнеров, участвующих в физическом производстве.

Инженерные чертежи используют стандартизированный язык и символы для точного и визуального представления всей информации, необходимой для производства продукта или детали. Это облегчает понимание рисунков, с небольшой возможностью личного толкования.

Что такое инженерный чертеж?

Инженерные чертежи, также известные как механические чертежи, производственные чертежи, чертежи и т. д., представляют собой технические чертежи, которые выражают форму, структуру, размер, допуск, точность и другие требования к детали в виде вида в плане. Он помогает определять требования к инженерным компонентам и сообщать о концепциях дизайна.

Чертежи можно использовать в качестве отправной точки для создания более полных производственных чертежей, производственных чертежей, механических чертежей, чертежей с размерами и многого другого. Подробная информация о чертеже, например о том, кто его нарисовал и утвердил, содержится в основной надписи или информационном поле. В основном он состоит из рисования реальных компонентов (например, машин) и их точных размеров, а также с использованием таких объектов, как точки, линии, дуги и т. д. Пропорции размеров корректируются соответствующим образом, чтобы они соответствовали контуру чертежа.

Зачем использовать инженерный чертеж?

Чертежи отдельных деталей обеспечивают визуальное представление конструкции детали, размеров, допусков и других требований. В обрабатывающей промышленности в качестве единицы обработки часто используется чертеж отдельной детали.

Инженеры могут использовать сборочные чертежи, чтобы показать машину/оборудование, собранное из нескольких частей для выполнения определенной функции. Сборочные чертежи часто используются для проверки того, что фактическое производство отдельных деталей соответствует требованиям сборки.

Как упоминалось ранее, такие технические чертежи содержат всю информацию для изготовления детали или сварки и сборки сборки. Эта информация включает в себя размеры, названия и номера деталей и т. д. В результате инженеры-технологи могут начать производственный процесс, не задумываясь, как только у них будут чертежи.

Основные компоненты технических чертежей

Название Заблокировать

Начните с чтения основной надписи в правом нижнем углу чертежа. Есть и другие подобные блоки информации, но основная надпись используется как контекст, в котором чертеж должен быть осведомлен.

Название документа в блоке инженерных чертежей располагается в правом нижнем углу страницы. Также известный как информационный блок, он включает название детали, имя человека, который работал над деталью (проектирование, проверка и утверждение), название компании, номер чертежа и другую соответствующую информацию.

Кроме того, он включает технические детали, такие как единицы измерения, углы проекции, стандарты отделки поверхности, пропорции и материалы конструкции. Основные надписи используются для лучшего понимания всех частей технических чертежей.

Различные типы Рисование линий

Не все линии на инженерном чертеже одинаковы. Различные параметры могут отображать видимые и скрытые края, осевые линии и т. д. деталей.

Непрерывная линия

Линейный рисунок или непрерывная линия является наиболее распространенным, также известным как линейный рисунок. Это визуальное представление физических границ объекта. Другими словами, используйте непрерывную линию для рисования реальных объектов. Используйте вариацию толщины линии; более толстые линии для внешних контуров и более тонкие линии для внутренних контуров.

Скрытая линия

Линии, невидимые невооруженным глазом, могут раскрыть информацию, которая в противном случае была бы скрыта дизайном. Для длины внутренних ступеней точеной детали можно использовать скрытые линии вместо разрезов или разрезов.

Осевые линии или линии сетки на чертежах

С помощью осевых линий можно отображать детали с отверстиями и симметричными элементами. Симметрия уменьшает количество размеров в чертеже, делая его более привлекательным и понятным для читателей.

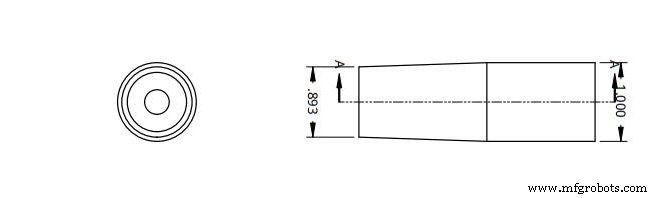

Размерная линия

Выносная линия аннотирует то, что измеряется. На размерной линии есть две стрелки между выносной линией и верхом (или внутри, как показано на рисунке ниже) измерительной линии.

Разорванные строки просмотра

Когда просмотр прерывается, появляется линия прерывания. Если у вас есть деталь длиной 3000 мм и шириной 10 мм с симметричными свойствами, использование разделителя может предоставить всю информацию, не занимая слишком много места.

Линия секущей плоскости

При использовании вида отсечения линии отсечения показывают траекторию отсечения. На изображении ниже вы можете видеть, что линия разреза A-A отображает оба типа отверстий.

Типы представлений

Итак, давайте подробнее рассмотрим различные типы видов, которые часто появляются на производственных чертежах. У каждого есть определенная цель. Помните, что добавление представлений должно следовать той же логике, что и выноски — включать столько, сколько необходимо.

Орфографический вид

Орфографические виды лежат в основе содержимого чертежа. Двухмерное представление трехмерного объекта называется ортогональным видом или ортогональной проекцией.

Поэтому 2D-вид должен предоставлять всю информацию, необходимую для производства детали. Это представление позволяет избежать искажения длины.

Как наиболее распространенный метод передачи всей необходимой информации, чертеж с несколькими видами обычно состоит из трех видов:

Вид спереди

вид сверху

вид сбоку

Как вы понимаете, отображение всей информации требует дополнительных представлений. меньше значит больше.

Изометрический вид

На изображении ниже показан пример изометрического вида. Изометрические рисунки изображают трехмерные объекты. Все вертикальные линии остаются вертикальными, а параллельные линии изображаются под углом 30 градусов по сравнению с видом спереди.

Вертикальные и параллельные линии — это их истинные длины. Это означает, например, что вы можете легко измерить длину прямо по бумажному чертежу, используя линейку и масштабирование чертежа. То же самое не относится к наклонным линиям.

Важно понимать разницу между изометрическим и перспективным видами. Инженеры верны размеру, а не оптическому обману.

Частичный просмотр

Частичный вид — это вид, полученный путем проецирования части объекта на базовую плоскость проекции. Используйте стрелки с буквами, чтобы указать часть, которая должна быть выражена, и направление проекции, а также указать имя вида. Локальные представления можно настроить в виде базового представления или настроить и пометить в виде конфигурации для представления.

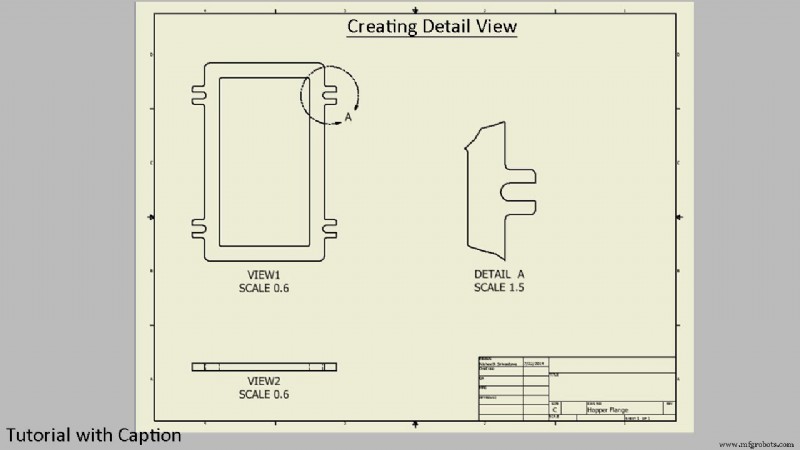

Подробный просмотр

Подробный вид дает нам крупный план выбранной части более крупного вида. Это может быть особенно полезно, если очень большая деталь содержит много важных размеров на небольшой площади. Использование подробного представления может улучшить читаемость этих измерений.

Дополнительный вид

Вспомогательные виды — это ортогональные виды не горизонтальных или не вертикальных плоскостей. Это помогает визуализировать наклонные поверхности без искажений.

Сборочный чертеж

Многие инженерные чертежи ошибочно пытаются включить всю информацию о каждой отдельной детали в сборочный чертеж. Чтобы этого избежать, помните о назначении этих чертежей в процессе создания — они должны облегчать сборку.

Покомпонентные виды, виды в разрезе, пронумерованные детали, общие размеры, вырезы, детальные виды (или крупные планы) — все это инструменты, которые можно использовать для достижения этой цели.

Должно быть понятно, куда идет каждая деталь и как она соединяется — нужно ли ее приваривать, болтать, клепать или как-то иначе. Спецификация может помочь, поэтому убедитесь, что указанная в ней информация о номере детали, названии и количестве верна.

Заключение

Инженерные чертежи по-прежнему являются важной частью работы инженера, а инженерные чертежи являются одним из лучших способов передачи идей и мнений. Их изготовление занимает около 20 % рабочего времени инженера-конструктора.

Дизайнеры и инженеры четко отображают характеристики деталей и сообщают важную информацию с помощью чертежей, чтобы помочь поставщикам точно получить важную информацию, понять замысел конструкции и разработать решения для обработки.
